生产输送线用注塑流动架滚轮结构

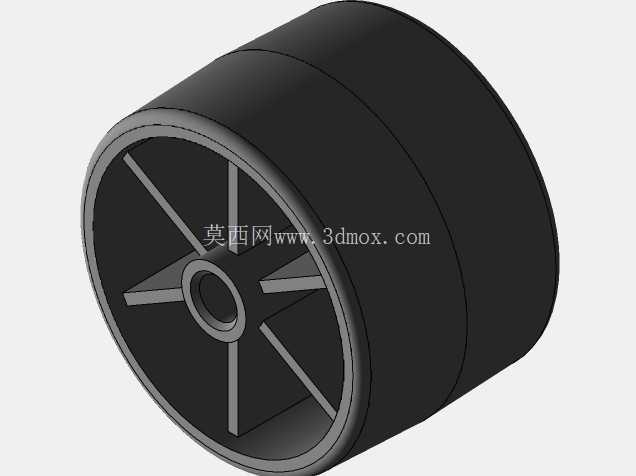

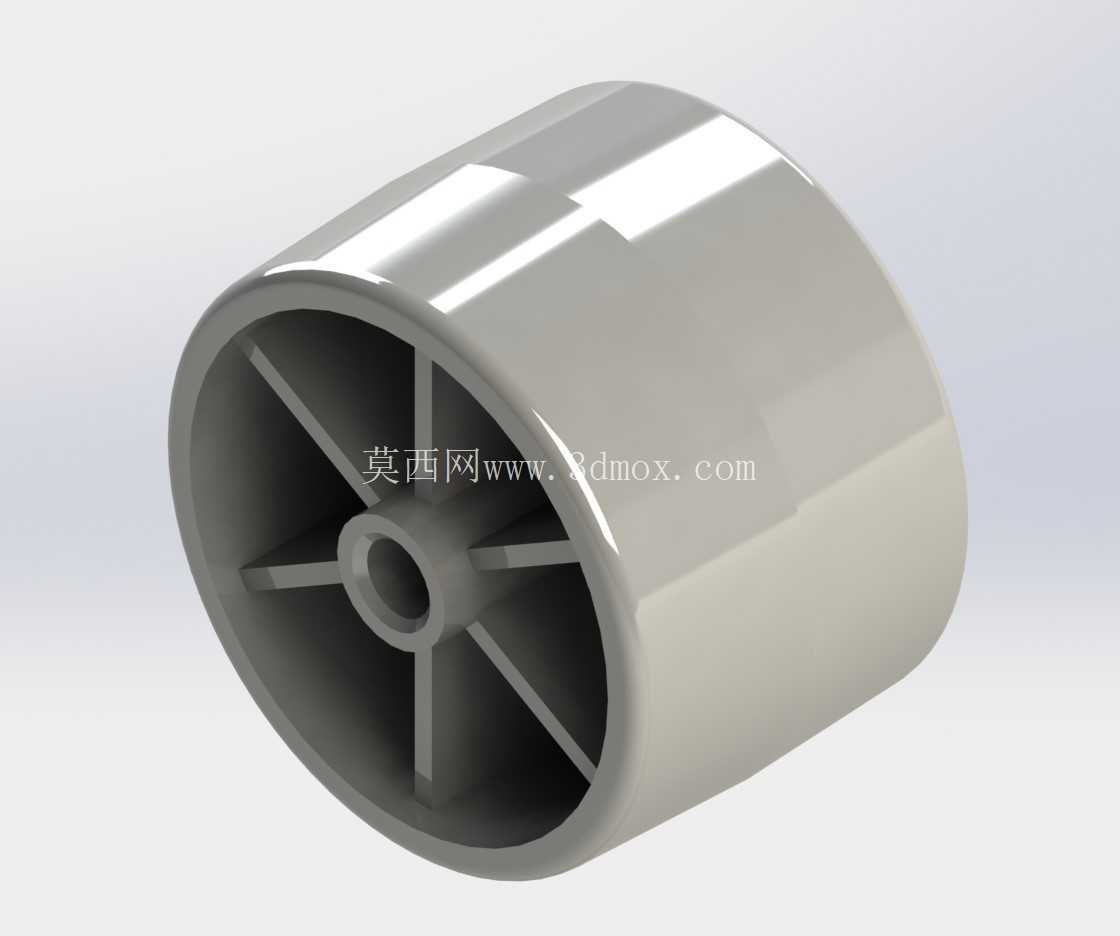

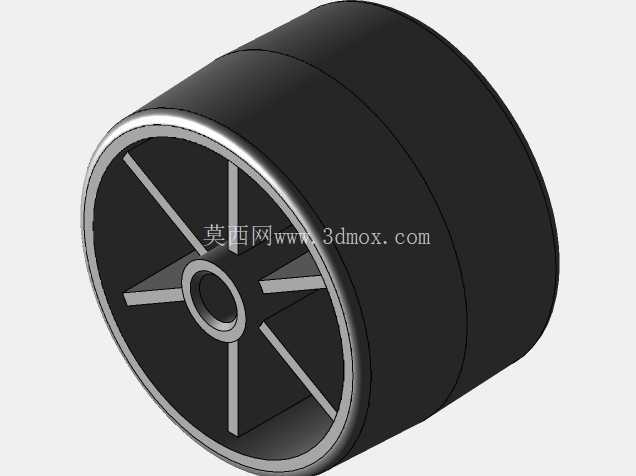

　　这款注塑轮是流动架系统的核心承载部件，主要应用在生产车间的流利条货架、工位间滑移输送架、线边物料周转架场景中，用来承托周转箱、物料盒在倾斜布置的架体上依靠自重完成无动力滑移，减少人工搬运动作，提升工位间物料传递的顺畅度。从结构设计来看，轮体采用一体式注塑成型结构，外部为光滑的圆柱接触面，轮面做了微弧过渡处理，避免和箱体底部接触时出现卡滞、刮蹭物料盒底面的问题，轮体内部采用六辐式加强筋结构，从中心轴孔位置径向延伸至轮体内壁，在控制整体注塑件重量、减少材料用量的同时，保证轮体径向承载能力，避免满载工况下轮体出现受压变形、转动卡滞的问题。

　　中心轴孔为通孔设计，适配常规流利条的标准销轴尺寸，安装时直接穿入销轴即可完成固定，不需要额外加装轴承结构，依靠注塑件本身的自润滑特性实现低阻力转动，适配常规车间的常温使用环境，不需要额外添加润滑脂维护，降低线体后期的运维成本。设计过程中重点考量了轮体的转动阻力参数，轮体内壁和辐筋的厚度做了梯度优化，靠近轴孔位置的筋位厚度略大于外缘位置，既保证注塑成型时的材料流动性，避免出现缩痕、缺胶等注塑缺陷，也能控制轮体的整体转动惯量，让物料箱在滑移过程中启动阻力更小，不会出现箱体在架体上停滞的问题。

　　轮体的宽度尺寸适配常规周转箱的底部棱边接触宽度，安装时相邻滚轮的间距控制在100-150mm区间，保证不同尺寸的塑料周转箱、纸质物料盒放置时至少有三个滚轮同时接触承托，避免箱体出现倾斜、卡料的问题。轮体的外径尺寸匹配常规流利架的安装空间，安装后轮面高出架体型材表面5mm左右，保证箱体底面不会和架体型材表面产生摩擦，整个滑移过程中只有滚轮和箱体底面接触，降低滑动阻力。在实际产线应用中，这类滚轮除了用在固定的流动货架上，也可以集成在工位周转车的滑移层板上，方便不同工位之间转运物料时，操作人员可以直接推送箱体到指定工位，不需要抬举搬移，降低一线操作员工的劳动强度。

　　结构设计时也考虑了注塑生产的工艺性，整个轮体没有倒扣结构，采用简单的两板模即可完成注塑生产，脱模斜度控制在1度以内，既保证脱模顺畅，也不会因为斜度过大导致轮面出现锥度，影响箱体滑移的直线度。轮体的端面做了平齐处理，安装后和流利条的侧挡边间隙控制在1mm以内，避免滚轮在销轴上出现轴向窜动，导致轮面和侧挡边摩擦增大转动阻力。针对生产现场可能存在的轻微粉尘、碎屑工况，轮面的光滑设计不容易积攒杂物，日常清洁只需要擦拭即可，不会因为碎屑卡入轮体和架体的间隙导致转动失效。和传统的金属冲压滚轮相比，这款注塑轮自重更轻，运转过程中噪音更低，不会出现金属锈蚀污染物料盒的问题，适配电子装配、食品包装、轻工产品组装等对生产环境洁净度有一定要求的车间场景。在安装边界上，这款滚轮适配的销轴直径为常规流利条标准尺寸，安装时不需要对现有架体做额外改造，可以直接替换同规格的老旧损坏滚轮，降低线体改造的配件成本。轮体的承载能力经过结构优化，单轮可以承载5kg的额定载荷，满足常规线边物料周转的承重需求，多轮组合后可以承托满载30kg的标准周转箱，完全覆盖大部分轻工制造场景的物料输送需求。
