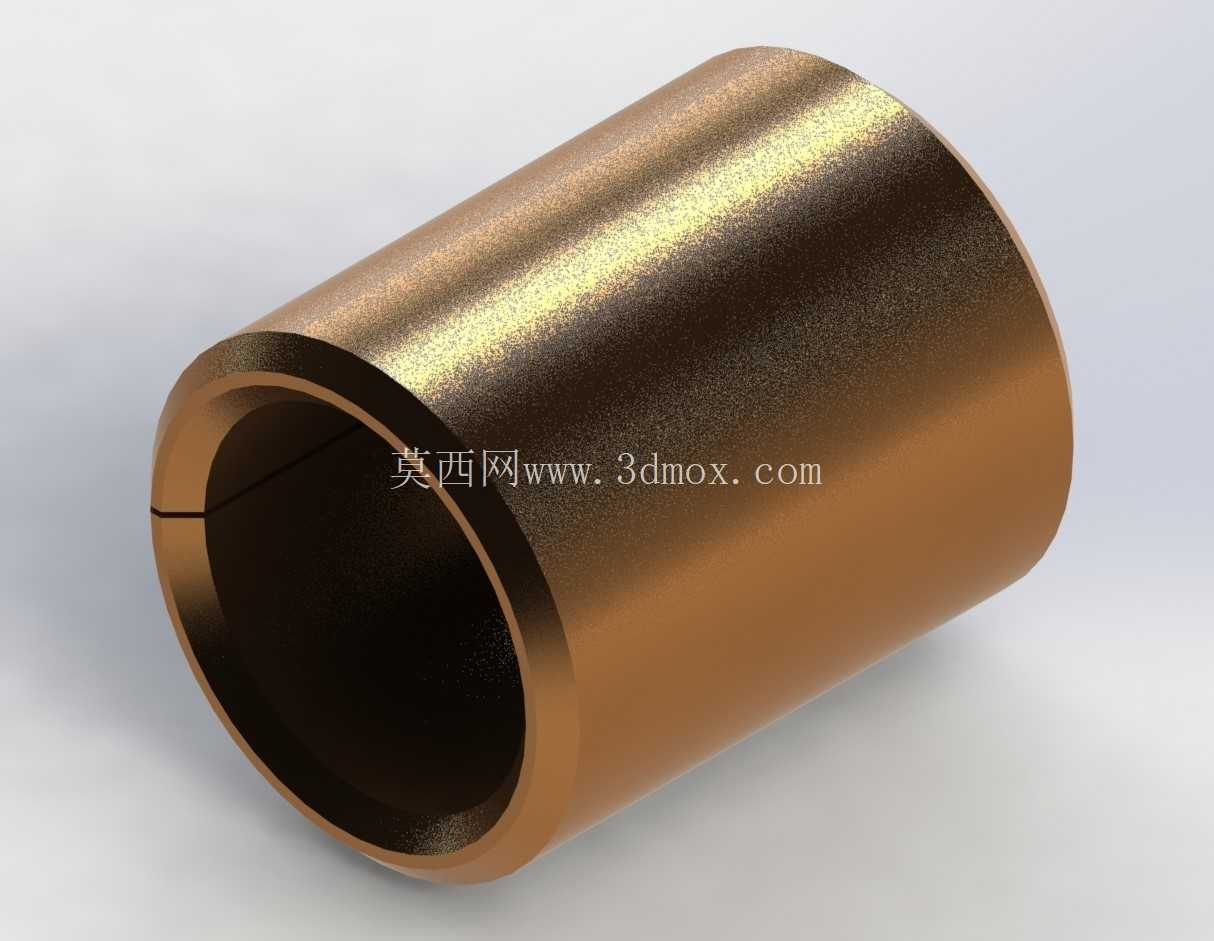

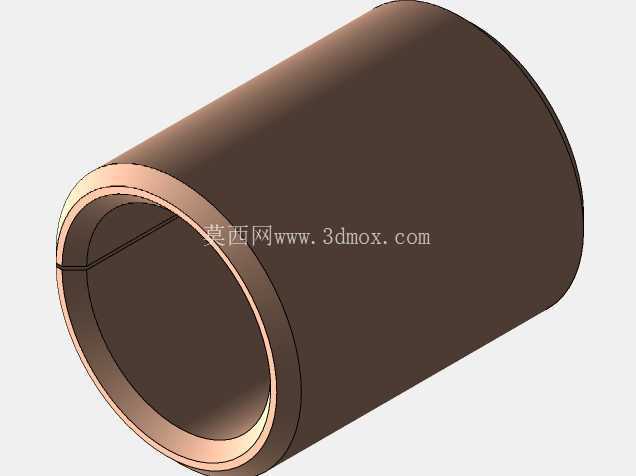

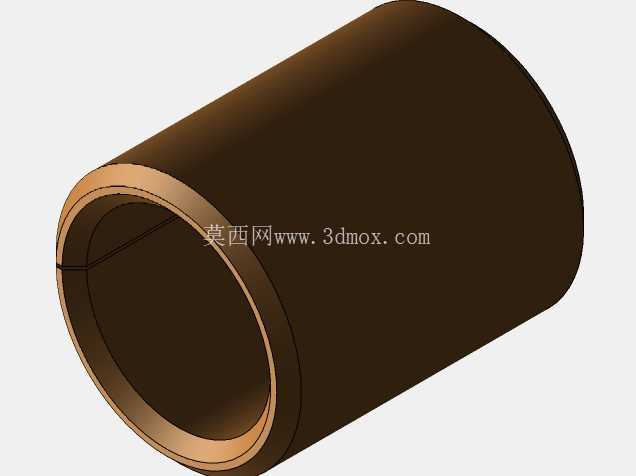

内径6外径8长度10铜制套筒轴承结构

　　在流体控制类阀门的调压机构内部，这类小尺寸铜质套筒轴承是支撑阀芯往复滑移的核心配套零件，尤其在减压阀的先导级与主阀芯配合段，这类无滚动体的滑动轴承结构，相比同尺寸微型滚珠轴承，具备更强的抗杂质卡滞能力，能适配管路介质中携带的微小金属碎屑、氧化皮颗粒工况，避免滚动体卡滞引发的调压失效问题。从实际装配边界来看，该套筒的内径为6毫米，可直接适配直径6毫米的阀芯导杆，外径8毫米的设计刚好匹配阀体内腔预先加工的8毫米安装沉孔，10毫米的轴向长度，既可以保证导杆滑移过程中拥有足够的支撑面比压，避免局部压强过大导致的铜套过早磨损，又不会占用过多阀体内的轴向安装空间，适配小通径减压阀紧凑的内部腔体布局。

　　设计这类套筒轴承时，首先要考虑的是材料的摩擦学特性，选用铜基合金作为基材，本身具备良好的自润滑性能，即使在短期缺脂润滑的工况下，铜材本身的软质金属特性也不会对配合的钢制阀芯导杆造成拉毛损伤，这一点在阀门这类长期处于静态、仅在调压瞬间产生相对滑移的工况下尤为重要——长期静置后油脂干涸的概率较高，自润滑特性可以避免首次动作时的卡滞。从结构细节来看，该套筒为直筒贯通式结构，没有额外的油槽或者定位凸台，安装时直接采用过盈配合压入阀体的安装孔内，压装过程中需要控制压入力的方向与安装孔轴线保持同轴，避免铜套出现偏斜导致内孔与导杆的配合间隙不均。

　　内孔与导杆的配合间隙控制在0.02到0.04毫米区间，间隙过小会导致导杆滑移阻力过大，调压响应滞后；间隙过大则会导致阀芯出现径向晃动，引发调压过程中的压力波动、啸叫问题。在实际应用场景中，这类小尺寸套筒轴承除了用在减压阀的阀芯支撑位，还可广泛应用在各类小型气动阀、液压阀的操纵机构支撑点，以及小型自动化设备的轻载直线滑移副中，比如小型气缸的导杆支撑、精密检测设备的滑移导轨衬套等场景，只要是径向载荷不大、滑移速度较低、需要紧凑安装尺寸的支撑位置，这类铜制套筒轴承都能发挥稳定的支撑作用。

　　建模过程中需要注意，套筒的内外圆柱面要保证足够的同轴度公差，端面与内孔轴线的垂直度公差需要控制在0.01毫米以内，避免压装后端面与阀体安装面贴合不实导致的铜套轴向窜动；内外圆柱面的表面粗糙度要控制在Ra1.6以下，减少相对滑移过程中的摩擦阻力，同时避免粗糙表面的微观尖峰刮伤配合件表面。另外，铜套的壁厚仅为1毫米，建模时不需要额外设计卸荷槽或者减重结构，均匀的壁厚可以保证压装过程中受力均匀，不会出现局部变形导致内孔失圆的问题。在选型替换时，只要安装位置的孔径、导杆直径、轴向安装空间与该套筒的尺寸匹配，且工况载荷不超过铜基材料的许用比压，就可以直接替换使用，不需要额外修改周边的安装结构，这也是这类标准尺寸直筒套筒轴承的通用性优势。
