户外重合器低压侧小型电气柜结构设计

　　这款小型电气柜体主要面向配网重合器低压侧的配套安装场景，多用于户外柱上、台变旁的低压回路接驳与保护，适配10kV配网线路重合器的二次侧出线、信号采集回路的集中安置需求，也可在户外临时供电点位、小型分布式光伏并网点作为低压回路的防护载体使用，能在露天无额外遮蔽的环境下长期承载低压电气元件的安装与运行防护。

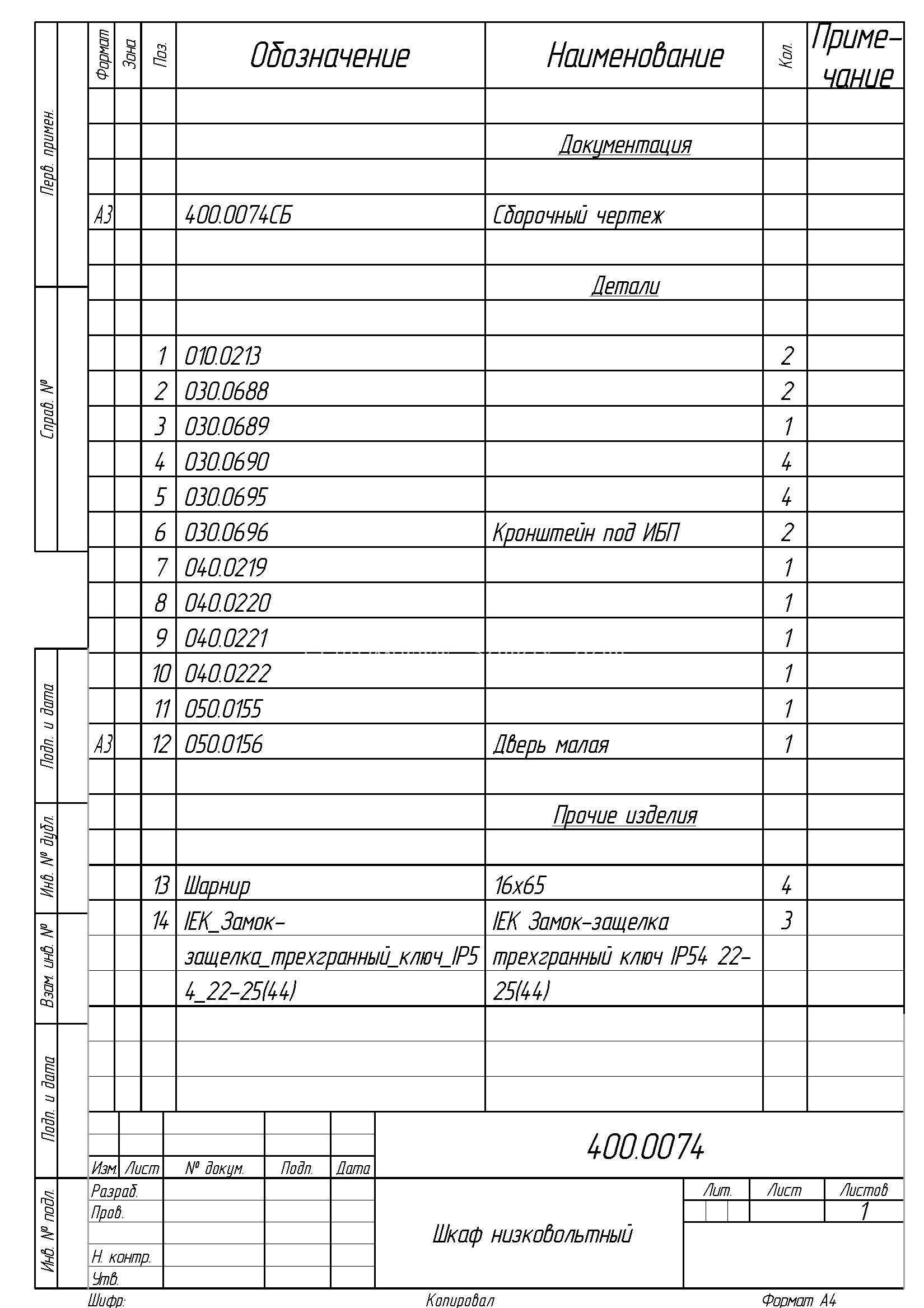

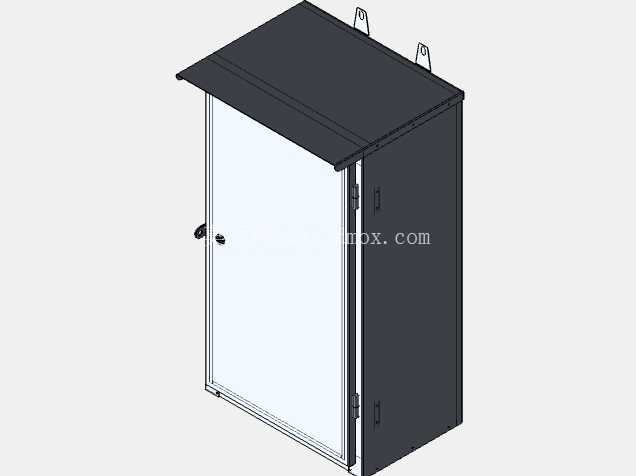

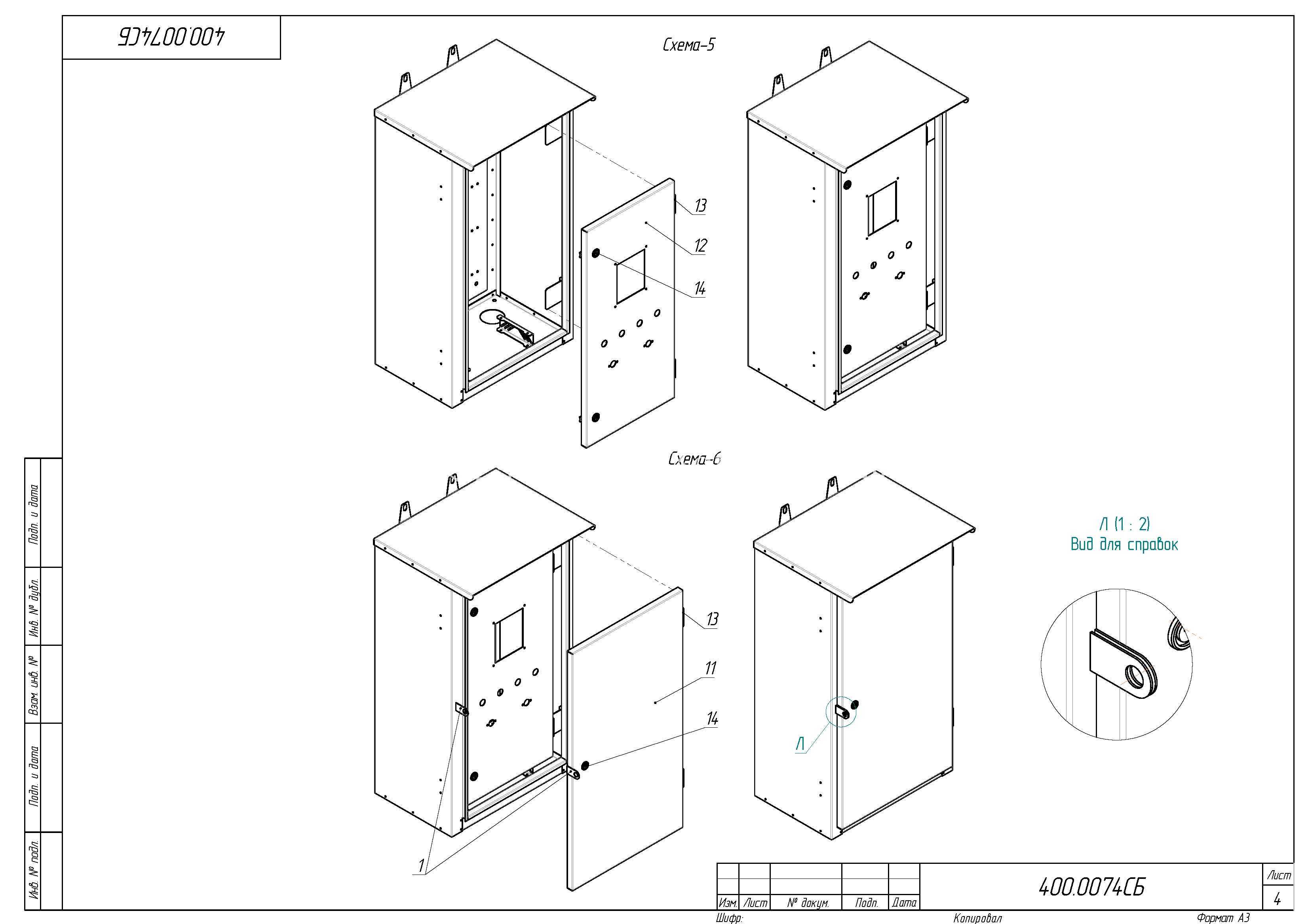

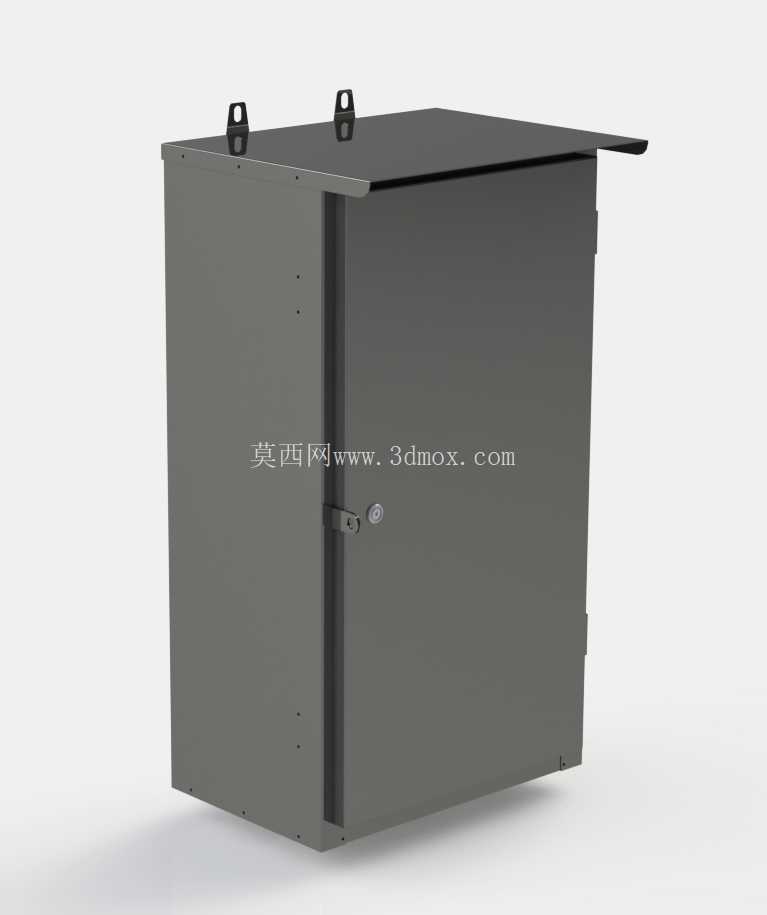

　　从实际使用的功能逻辑出发，柜体采用单开门侧开结构，门体配置通用型转舌锁，可实现非授权人员的误操作防护，日常运维时仅需通用钥匙即可开启门体完成回路检修、元件更换作业。柜体顶部做了外伸式斜顶防雨檐设计，檐边超出柜体正面与侧面一定距离，可避免雨水顺着柜体接缝、门体缝隙渗入柜体内部，适配户外降雨天气的防水需求，顶部预装的两个吊耳结构，既可以在现场安装时通过吊具完成整柜的吊装就位，也可配合抱箍、安装支架实现柱上挂装的固定需求，无需额外在柜体上焊接安装吊点，减少现场加工的工作量。

　　设计阶段优先考虑了户外钣金柜体的防腐与结构强度需求，整体采用冷轧钢板折弯成型的拼接结构，所有板件的折弯圆角均做了统一处理，避免锐边在装配、运维过程中划伤操作人员，柜体侧板、背板、底板的拼接处均采用点焊加密封胶的工艺预留位，建模时已提前预留了密封胶的打胶槽位，可保证拼接缝隙的密封性能，避免粉尘、潮气进入柜体内部。柜体内部预留了通用的安装梁固定孔位，可适配不同尺寸的导轨式低压元件、接线端子排、小型断路器的安装，无需二次打孔即可完成常规低压元件的排布，底板预留了格兰头安装的开孔位，可根据进出线的线缆数量、线径灵活配置防水格兰头，实现线缆进线处的密封防护。

　　从安装边界来看，柜体整体尺寸控制紧凑，适合空间受限的柱上安装场景，安装时背部预留的安装孔位可适配标准的角钢抱箍固定，安装后柜体与安装面之间预留有一定的散热间隙，可保证柜内元件运行时的热量自然散出，无需额外配置强制散热装置。门体与柜体之间的铰链采用暗藏式结构，避免外露铰链在户外环境下长期锈蚀导致门体开合不畅，门体边缘粘贴有发泡密封胶条的安装槽，装配密封胶条后可实现门体与柜体框架的紧密贴合，达到户外柜体要求的IP防护等级。

　　建模过程中对所有钣金件的折弯系数、下料尺寸都做了对应匹配，每块板件的孔位都做了对位校验，避免装配时出现孔位错位、板件干涉的问题，柜体内部的安装空间做了合理分区，左侧预留了二次线缆的走线空间，右侧为元件安装区域，可保证接线时线缆排布整齐，运维时能快速定位对应回路。柜体底部的开孔区域做了翻边处理，既可以提升底板的结构强度，也能避免线缆穿过开孔时被钢板锐边割破绝缘层，提升长期运行的安全性。

　　考虑到户外使用的温差变化，柜体在顶部防雨檐的下方预留了细微的透气缝隙，可平衡柜内外的温差压力，避免柜内温度变化时形成凝露，缝隙处做了防虫网的安装位，可防止蚊虫、小型杂物通过透气缝隙进入柜体内部。整体结构没有多余的冗余设计，所有结构特征都服务于户外安装、元件承载、防护运维的实际需求，钣金展开后可直接用于激光下料、折弯成型，无需额外的结构调整，能有效缩短生产加工的周期。
