燃气壁挂炉专用阀门操作钥匙结构设计

　　在民用燃气供热系统的运维场景里，这类专用操作钥匙是燃气壁挂炉配套阀门的必备操作构件，日常的设备调试、停气检修、故障复位环节都需要用到它，不少运维人员都遇到过原装钥匙遗失后找不到适配操作件的问题，不同品牌壁挂炉配套的燃气阀操作端尺寸存在细微差异，非适配工具容易拧花阀杆端部的配合结构，造成阀门操作失效甚至燃气泄漏的安全隐患。

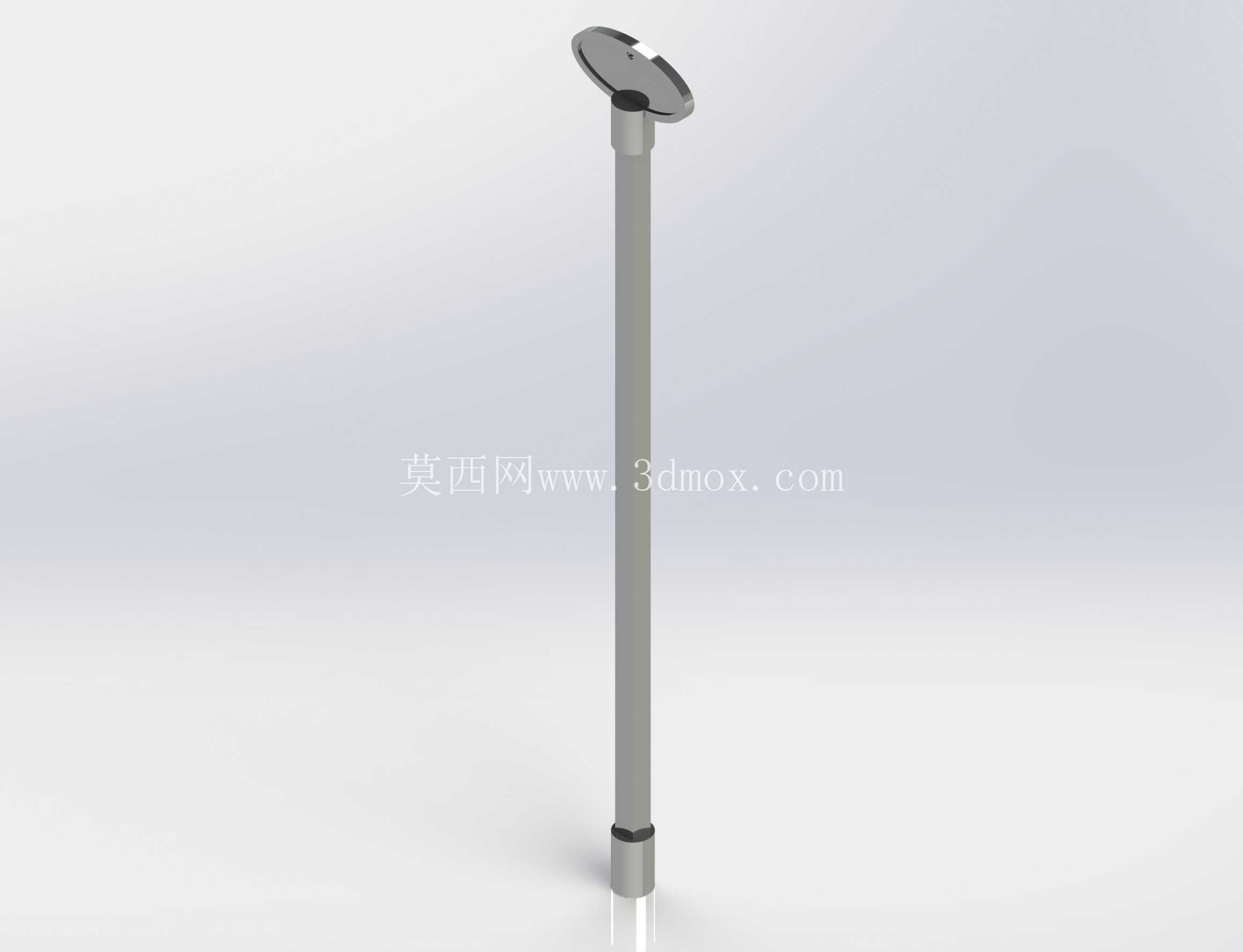

　　从功能特性来看，这款操作钥匙采用长杆式结构设计，顶端的操作头做了扁位与内凹配合的复合结构，能够同时适配顶部带一字槽、侧部带定位卡口的两类燃气阀操作端，避免单一配合结构在施力时出现打滑的问题。长杆部分做了等直径的圆柱设计，表面做了防滑的哑光处理，握持时不会因为手上沾有油污或者水渍出现滑脱，杆身靠近操作端的位置设置了一圈限位凸台，插入阀杆操作孔时能够精准控制插入深度，不会因为插入过深顶坏阀体内的密封组件，也不会因为插入过浅导致配合不到位，施力时损坏阀杆的配合结构。

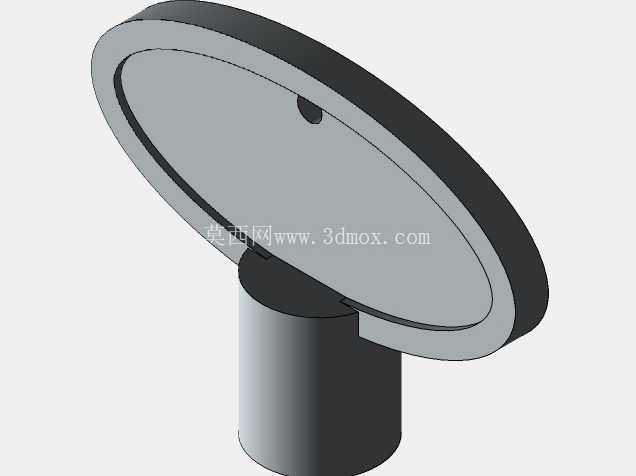

　　设计过程中首先考虑的是操作力矩的传递需求，燃气阀的启闭力矩通常在1.2N·m到2.5N·m之间，钥匙的杆身直径经过校核，采用常规五金件常用的碳素钢材质时，施加额定操作力矩不会出现杆身弯曲变形的问题，顶端操作头的配合间隙控制在0.1mm到0.2mm之间，既能够轻松插入阀杆的操作端，又不会因为间隙过大造成旷量，长期使用后磨损量控制在合理范围内，正常运维场景下使用寿命可以达到万次以上操作。顶端的握持端做了圆盘式的加宽设计，直径比杆身大3倍左右，操作时手掌可以贴合在圆盘端面上施加轴向压力，保证操作头和阀杆配合到位，同时旋转时圆盘的边缘做了圆角处理，不会划伤操作人员的手掌。

　　从安装边界和适配尺寸来看，这款钥匙的总长度控制在180mm左右，能够适配绝大多数壁挂式燃气炉的安装空间，不少壁挂炉的燃气阀安装在设备侧方的凹槽内，操作空间狭窄，普通的螺丝刀或者扳手无法伸入，细长杆身可以轻松穿过设备外壳的操作预留孔，直接对准阀杆的操作端，不需要拆开设备外壳就能完成阀门的启闭操作，大幅降低运维的工作量。操作头的配合尺寸覆盖了市面上主流品牌燃气壁挂炉的燃气阀操作端规格，扁位宽度适配6mm到8mm的一字槽，侧部卡口的深度适配2mm的定位凸台，不需要额外打磨调整就能直接使用。杆身尾部的限位凸台距离操作头端面的距离为12mm，刚好匹配阀杆操作孔的深度，插入后凸台会抵在阀座的端面上，提示操作人员已经插装到位，此时旋转钥匙就可以稳定带动阀杆转动，完成燃气通路的启闭或者调节操作。

　　实际使用过程中，这类钥匙除了用于壁挂炉燃气阀的操作，还可以适配同规格的燃气管道减压阀、燃气表前控制阀的操作，不少老旧小区的燃气表安装在橱柜深处，普通工具无法触及，这款长杆钥匙也能轻松完成操作。设计时没有做多余的装饰结构，所有结构都服务于操作功能，杆身的圆柱结构加工工艺简单，采用常规的冷拉圆钢下料后，端部铣削配合结构，再做表面防锈处理就可以完成加工，生产成本低，适合作为设备配套附件或者运维备用工具批量生产。操作头的边缘做了倒角处理，插入阀杆操作孔时可以自动导正，不需要反复对准就能快速插装，在光线不好的橱柜内或者设备夹层里操作时，这个倒角结构能够大幅提升操作效率，避免反复磕碰损坏阀杆端部的结构。
