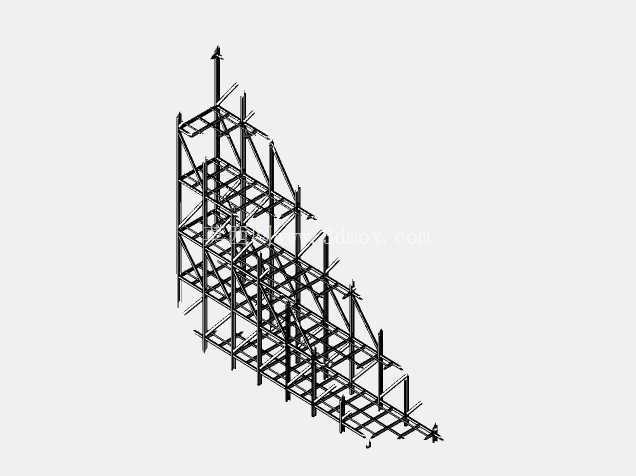

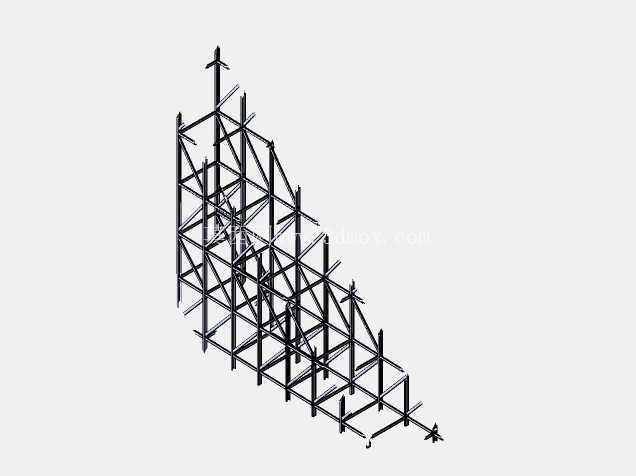

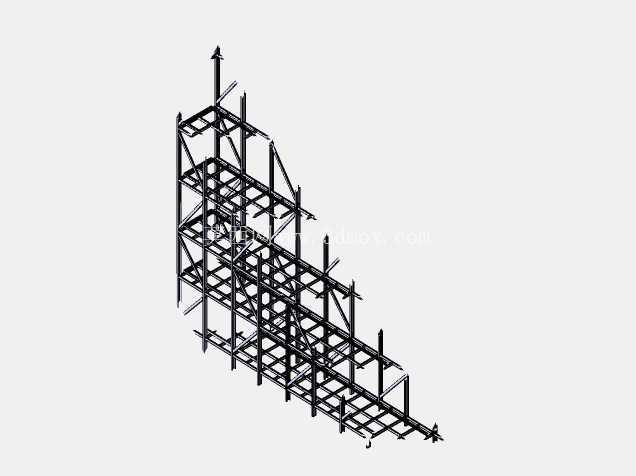

后推式仓储货架钢结构三维设计

　　从结构功能层面拆解，整套货架采用模块化分体式设计，主体承载框架由等截面立柱、横向连接横梁、斜向抗剪支撑组成，立柱沿巷道纵深方向按固定节距排布，每列立柱之间通过横撑与斜撑组成稳定的格构式受力体系，能够承受满载状态下托盘货物传递的竖向荷载，同时抵消存取作业时产生的水平侧向冲击力，避免结构出现侧向失稳。货架纵深方向设置多组平行的承载轨道，轨道采用带导向限位的折边型材制作，轨道沿货架进深方向保持千分之三的安装坡度，配合托盘小车实现货物的后推存取作业：当存入新托盘时，叉车将托盘放置在最外侧的托盘小车上，向内推送时会将原有存储的托盘连同小车一同沿轨道向货架内侧推移，直到所有货位被填满；取货时最外侧托盘被取出后，内侧托盘会在重力作用下沿倾斜轨道自动滑移到最外侧取货位，全程无需额外动力驱动，作业逻辑简单可靠，能够大幅减少叉车的作业动线长度，降低仓储作业的通道占用面积。本次呈现的后推式货架钢结构设计，核心面向高密度仓储场景的空间利用率提升需求，区别于普通横梁式货架的单排存取逻辑，该结构采用轨道承托、货位纵深排布的设计逻辑，能够在单一通道侧完成多排托盘货物的存取作业，整体仓储空间利用率较普通横梁货架提升六成以上，尤其适用于少品种、大批量货物的整托盘存储场景，常见于冷链仓储、快消品区域仓、工业原料中转库等对存储密度有较高要求的作业环境。

　　设计过程中针对不同的承载需求，对各构件的截面参数做了匹配校核：主立柱采用连续冷弯冲孔型材，孔位沿立柱高度方向按固定模数排布，可根据存储货物的托盘高度灵活调整横梁与轨道的安装高度，适配不同堆高的货物存储需求；轨道与立柱的连接采用挂接式自锁结构，安装时无需现场焊接，仅通过专用挂爪与立柱冲孔咬合即可完成固定，配合防坠保险销能够避免轨道在受冲击荷载时出现脱开风险，同时整套构件均可实现拆解运输，现场组装无需大型吊装设备，能够有效降低现场安装的人工与时间成本。

　　从安装边界与尺寸适配角度来看，该货架的单货位额定承载按照常规工业托盘1吨的载重标准设计，整体高度可根据仓库的净高灵活调整，常规配置下可实现4-6层的货位排布，单组货架的纵深方向可布置4-5个托盘货位，安装时需要保证货架底部与地面的连接采用膨胀螺栓固定，地面平整度误差需控制在每两米两毫米以内，避免轨道倾斜度偏差导致托盘小车滑移卡滞；货架顶部可根据仓库的抗震设防要求设置顶部拉杆与建筑结构柱连接，提升高货架整体的抗侧移能力，满足高烈度地区的仓储结构安全要求。

　　在细节结构处理上，货架最外侧的立柱端部设置有防撞护角，避免叉车作业时碰撞立柱导致结构变形；轨道两端设置有限位挡块，防止托盘小车在滑移过程中冲出轨道；相邻两组货架之间可根据消防要求预留安全间隙，满足仓储场所的消防规范要求。整套结构的受力传递路径清晰，竖向荷载通过托盘传递给轨道小车，再通过轨道传递到两侧立柱，最终通过立柱底部的地脚板传递到仓库地面，水平方向的荷载通过斜向支撑形成的桁架体系传递到地面固定点，整体结构冗余量合理，既不会因为过度设计造成材料浪费，也能够满足满载状态下长期使用的结构强度与刚度要求，避免长期受载后出现结构变形影响存取作业。针对不同行业的存储需求，该结构还可灵活调整货位宽度、纵深长度与层间距，比如针对冷链仓储的低温环境，所有构件表面均采用粉末静电喷涂处理，能够在零下二十度的低温环境下保持涂层附着力，避免构件锈蚀；针对重型货物存储场景，可通过加大立柱截面厚度、增加轨道支撑点密度的方式提升单货位承载能力，适配两吨及以上的重型托盘存储需求。
