燃气锅炉换热管束组件结构设计

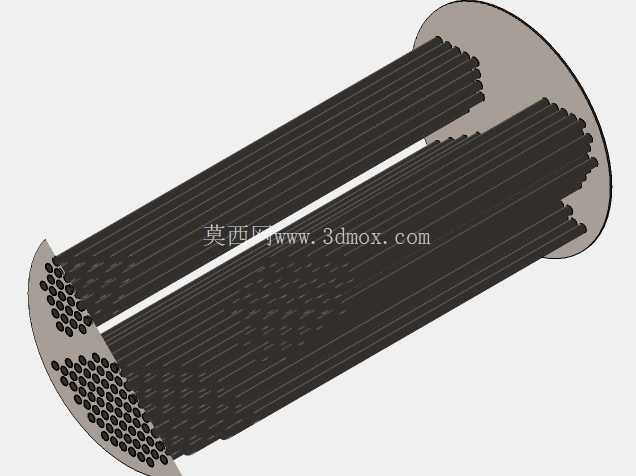

　　在商用燃气锅炉的热交换段设计中，这类管束式换热组件是核心的热量传递载体，主要承担高温烟气与循环水之间的逆流换热功能，直接决定锅炉的热效率与运行稳定性。从结构来看，该组件采用两端固定管板配合密集平行换热管的排布形式，管板为整圆板式结构，边缘预留与锅炉筒体对接的安装止口，所有换热管采用等间距正三角形排布，这种排布方式能在有限的筒径空间内最大化布置换热面积，同时让烟气流道形成均匀的扰流效果，避免出现局部烟气滞留导致的换热不均或管壁积灰问题。

　　设计过程中首先要匹配锅炉的额定热负荷参数，反推所需的总换热面积，再结合锅炉筒体的内径边界确定管板的外径尺寸，管板上的管孔加工精度需要控制在合理公差范围内，保证换热管穿装后的同轴度，避免胀接或焊接过程中出现应力集中。换热管选用等径直管形式，长度方向与锅炉烟气流向保持平行，两端分别与前后管板密封连接，管程走待加热的循环水，壳程走燃气燃烧产生的高温烟气，这种逆流布置的形式能让换热温差保持在较高水平，减少换热过程中的㶲损失。

　　实际安装时，该组件整体从锅炉筒体的端部装入，管板外缘与筒体内壁采用密封结构配合，既要保证烟气不会从配合间隙短路，也要预留热膨胀的补偿余量，避免锅炉启停过程中因金属热胀冷缩产生的应力拉裂焊口。管束的排布密度需要兼顾换热效率与烟气阻力，过密的排布会提升换热面积但会增大引风机的负载，还容易在管壁积灰后堵塞流道，过疏则会浪费筒体空间，拉低整机热效率，设计时通常会结合烟气流速参数反复校核管间距，保证烟气流速控制在不积灰、低阻力的合理区间。

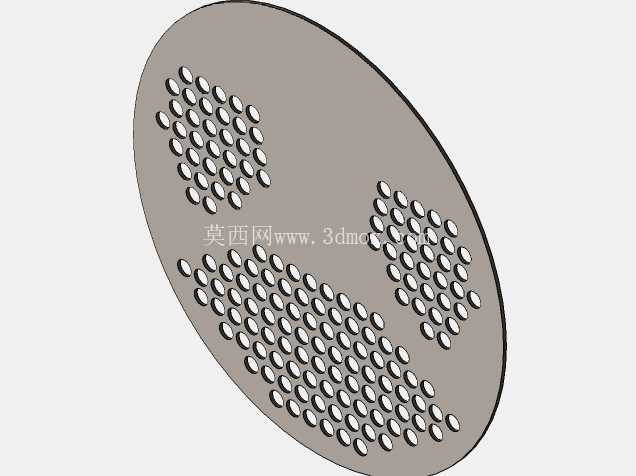

　　从结构细节来看，管板上的管孔边缘做了倒角处理，方便换热管穿装作业，同时减少焊接或胀接时的应力集中点，换热管两端伸出管板的长度控制在统一尺寸，保证端部连接的工艺一致性。这类组件在日常运维中，可直接从端部抽出清理管壁积垢，相比内置盘管式结构维护难度更低，适合长期连续运行的商用供热燃气锅炉使用。设计建模时需要重点校验管板的承压强度，尤其是管桥位置的最小壁厚，要满足锅炉额定工作压力下的强度要求，同时考虑高温下的金属蠕变余量，避免长期运行出现管板变形导致的换热管拉脱问题。另外，管束的整体同轴度需要严格控制，保证装入筒体时不会出现卡滞，两端管板的平行度公差也要在设计阶段明确标注，避免换热管安装后出现倾斜，导致局部流道变窄影响烟气流通。
