卧式液压起重千斤顶结构设计

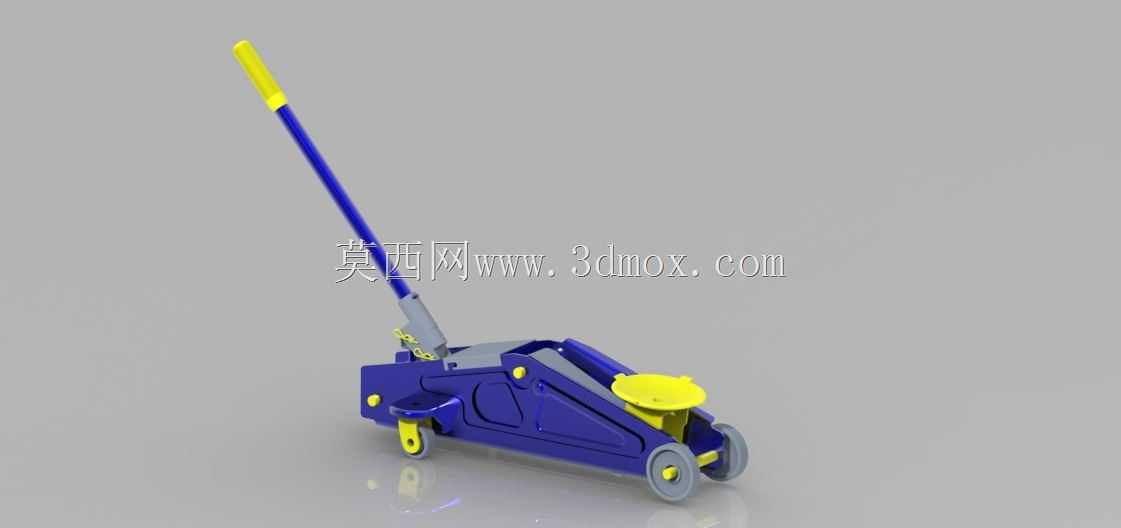

　　这款卧式液压起重设备，核心应用场景覆盖汽车维修工位的车辆底盘抬升作业、小型设备组装工位的重型部件顶升、仓储物流场景下的重型货位微调作业，相比立式千斤顶，其低位作业的适配性更强，能伸入底盘高度更低的乘用车、小型工程设备底部完成顶升操作。从功能特性来看，设备采用单作用液压油缸作为动力输出核心，长操作杆通过杠杆原理降低手动操作的按压力度，操作端的防滑握套可避免作业过程中手部打滑，前端承托顶帽采用可旋转结构，能在顶升过程中自适应接触工件的底面角度，避免局部应力集中刮伤被顶升件表面。底部的万向支撑轮与定向轮组合，既保证了设备在平整工位地面的推移灵活性，顶升作业时轮组的承载结构可将载荷均匀分散到地面，不会出现局部压强过大压损环氧地坪的问题。

　　设计过程中，首先确定了4吨级的额定顶升载荷，对应常规家用乘用车、轻型商用车的整备质量顶升需求，初始最低顶升高度设定为135mm，可适配多数轿车的底盘离地间隙，最大顶升行程为380mm，足够将车辆抬升至轮胎完全离地、满足底盘检修、轮胎更换的作业空间要求。整体机架采用钢板冲压焊接成型的箱型结构，在控制整机重量的同时保证了受力框架的抗扭刚度，避免偏载时机架出现塑性变形；液压油路内置了过载溢流阀，当顶升载荷超过额定值1.1倍时会自动泄压，防止超载荷使用造成设备损坏或安全事故。操作杆的铰接点位置经过多轮迭代优化，将手动操作力控制在成年人正常施力范围内，单次压杆的顶升行程经过匹配计算，不会出现空行程过大导致作业效率低下的问题。

　　设备的外形长度控制在650mm左右，宽度230mm，收纳时操作杆可向下折叠贴合机架侧面，整体收纳高度不超过150mm，可直接放置在汽修工位的工具柜下层、车辆后备箱的储物槽内，不会占用过多存储空间。安装边界方面，设备无需额外固定安装，作业时仅需将底部承托面放置在平整硬化地面即可，顶帽与被顶升件的接触位置需对准车辆指定的顶升支撑点，避免接触塑料护板、油底壳等非承载部位造成部件损坏。设备的泄压旋钮设置在机架侧面，作业完成后可缓慢旋开实现带载平稳下降，下降速度可通过旋钮开度控制，避免快速下落造成被顶升件冲击损伤。
