树莓派40Pin GPIO双排扩展排针座

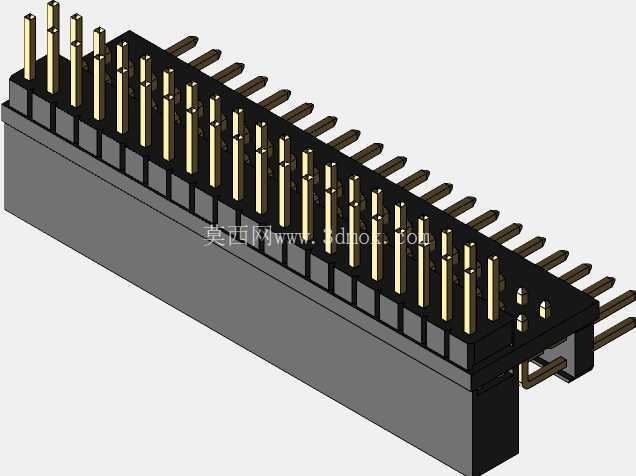

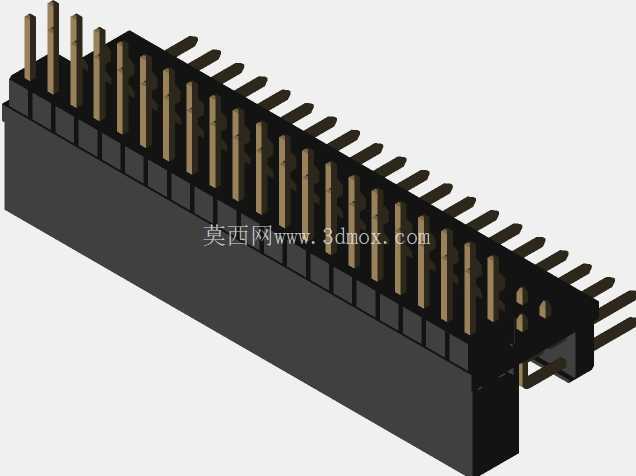

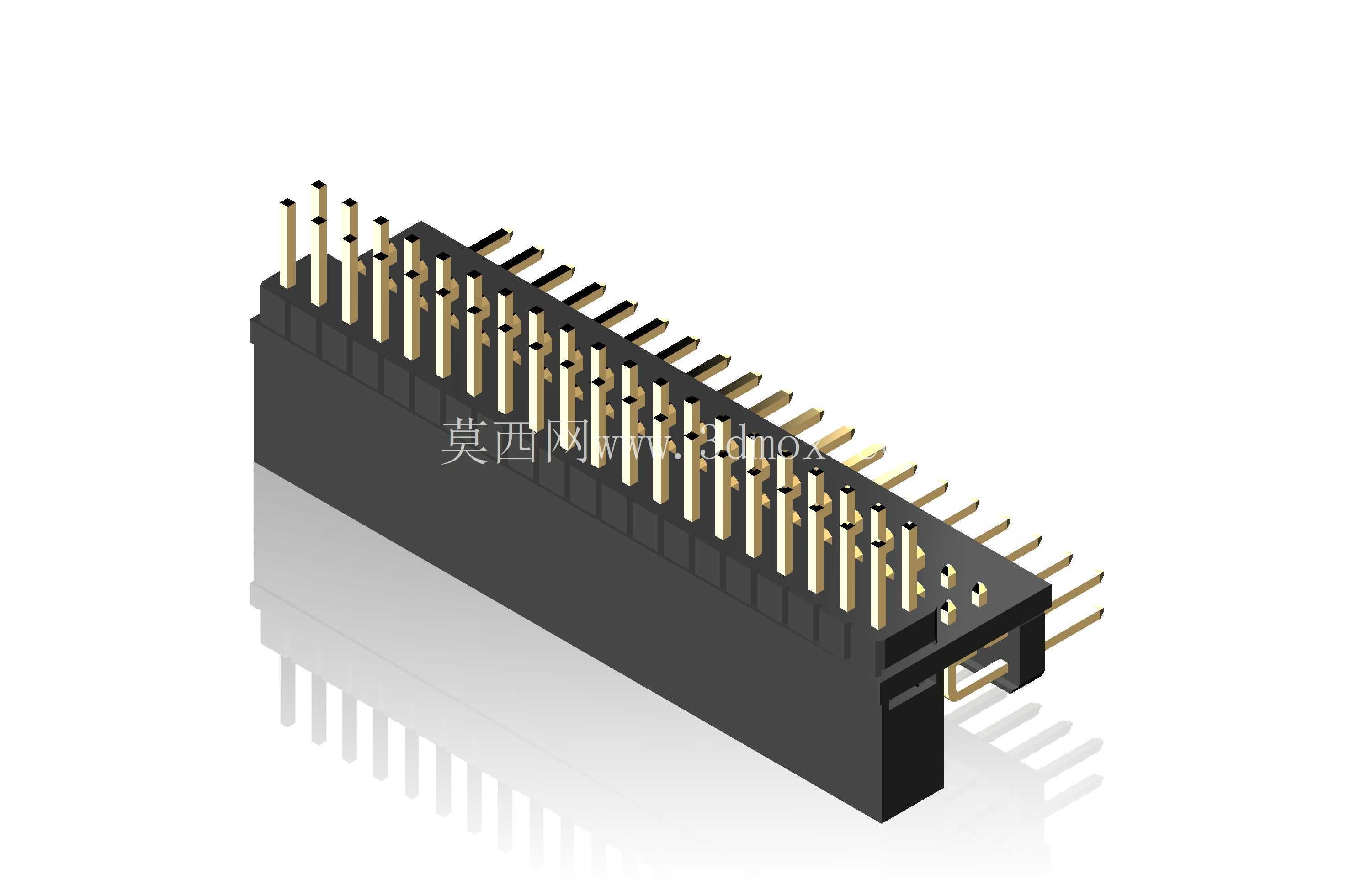

　　从结构设计思路来看，这款排针座采用1:2引脚扩展逻辑，将主板上单组40Pin GPIO接口的引脚信号引出后分为两组排布，在不改变原有引脚定义、不额外增加信号衰减的前提下，给每个引脚留出了更充足的接线操作空间，避免多组杜邦线同时插接时的互相挤压，也能降低相邻引脚误碰短路的风险。排针座的基座采用耐高温绝缘工程塑料注塑成型，基座的壁厚控制在1.2mm，既保证了插针压装后的结构强度，也能在波峰焊、手工焊接过程中耐受高温不变形，不会出现基座融化导致插针偏移的问题。在嵌入式开发、单板计算机外设扩展的实际工程场景中，这类40Pin双排排针扩展座是解决主板IO接口复用、空间受限场景下外设接驳的核心连接部件。日常做原型验证、小型智能设备开发时，不少开发者会遇到树莓派等单板计算机主板GPIO接口直接插接线材后，相邻引脚干涉、线材弯折空间不足，或是需要同时接驳多个传感器、执行器模块时接口排布过于紧凑导致插拔困难的问题，这款扩展排针座正是针对这类实际工程痛点设计的。

　　接触插针采用黄铜基材表面镀锡处理，插针的直径为0.64mm，和标准2.54mm间距排母的接触簧片配合时，插拔力控制在1.5N-3N每针，既能保证长期使用的接触可靠性，不会因为设备运输、日常挪动出现接触不良，也不会因为插拔力过大导致拆卸时损坏主板焊盘。从安装边界尺寸来看，这款排针座整体长度适配树莓派系列主板40Pin GPIO接口的安装孔位，基座宽度比常规直插排针宽出8mm，拆分后的两排引脚间距为12mm，安装后不会和主板上的USB接口、以太网接口、CSI摄像头排线接口产生结构干涉，不需要额外对主板外壳进行切削改造就能直接装配。

　　实际使用场景中，不管是做工业环境下的小型数据采集节点搭建，还是教学场景下的嵌入式实验平台组装，或是个人开发者做智能硬件原型验证，这款扩展排针座都能有效降低接线难度，提升设备组装后的维护便利性。在结构建模过程中，需要严格控制插针的位置度公差，每根插针相对于基准面的位置偏差不能超过0.1mm，否则会出现和主板排母对插时个别引脚无法对齐、强行插装导致插针弯折的问题；基座底部的定位凸台高度为0.8mm，刚好能卡入主板GPIO接口两侧的定位缺口，焊接时可以快速定位，不需要反复调整位置就能保证排针座和主板边缘平行，避免出现排针歪斜导致后续扩展模块无法正常插接的问题。另外，排针的伸出长度做了差异化设计，和主板接触的一侧插针伸出长度为3.5mm，刚好能穿过标准1.6mm厚度PCB的焊盘，伸出焊盘的长度控制在1.5mm左右，既能保证焊接时焊锡充分浸润形成可靠焊点，也不会因为插针伸出过长导致焊点和主板背面的其他元件产生短路；扩展侧的插针伸出长度为7mm，足够插接常规的杜邦线母座，也能兼容市面上大部分GPIO扩展板的直插安装需求。

　　针对不同使用场景的需求，这款排针座的结构设计还预留了一定的改造空间，如果需要在高振动环境下使用，可以在基座两侧增加固定螺丝孔，通过M2螺丝将排针座和主板或设备外壳进行刚性固定，避免长期振动导致排针和主板之间的焊点出现疲劳开裂；如果需要做信号屏蔽，也可以在基座外侧加装金属屏蔽罩，焊接到主板的接地焊盘上，降低工业环境下电磁干扰对GPIO信号传输的影响。在三维建模过程中，需要重点还原插针的倒角细节，每根插针的端部都做了0.2mm的45度倒角，方便插接时的导向，不会出现插针端部毛刺顶到排母簧片导致接触不良的问题；基座表面的脱模斜度控制在1度，既方便注塑生产时的脱模，也不会影响基座和插针之间的配合紧密度，不会出现插针在基座内松动转动的情况。
