高安培螺杆式电源端子连接开关结构

　　在低压配电末端、工业控制机柜内部、测试台架电源回路这类需要频繁拆装接线、承载大电流的场景里，接线端子的连接可靠性直接决定整套回路的运行稳定性，这款螺杆式电源开关正是针对这类场景开发的紧凑型接线通断组件。不同于普通插拔式接线端子依赖弹片夹持的接触形式，该结构采用M3规格紧固件作为核心锁紧元件，配套适配2.5mm六角螺丝刀的操作端头，接线作业时无需专用工具，现场运维人员携带常规便携五金工具即可完成端子拆装与锁紧，适配车间现场、户外临时配电、实验室测试台等多种作业环境的工具配置条件。

　　从结构设计逻辑来看，这款开关的核心设计目标是在有限的安装空间内实现2路端子的可靠通断与大电流承载，整体壳体采用绝缘耐温的工程塑料材质，将带电的金属导电件完全包裹在壳体内部，仅预留接线操作孔与螺丝刀操作位，既避免运维过程中误触带电部位的安全隐患，也能阻挡车间环境内的金属碎屑、粉尘落入导电间隙造成的短路风险。两个接线端子的间距经过严格校核，既满足电气安全间隙要求，避免大电流工况下的极间飞弧，也尽可能压缩横向安装尺寸，适配密集排布的端子安装位，在多回路并排布置的机柜内不会占用过多导轨安装空间。

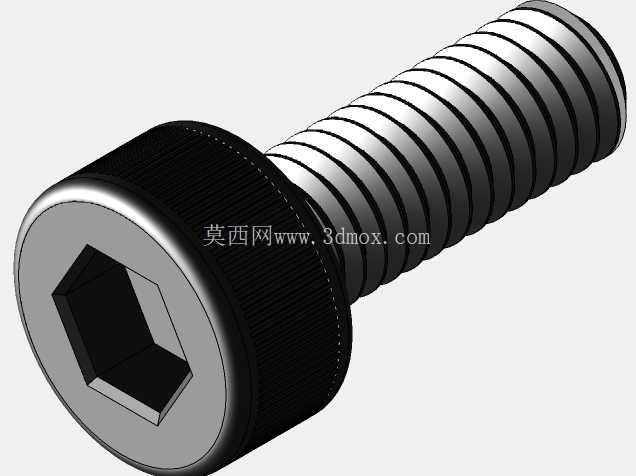

　　实际选型应用时，需要重点关注其安装边界条件：该开关的安装孔位与常规导轨式端子的孔距兼容，既可以通过卡扣固定在标准DIN导轨上，也能采用螺丝直接固定在绝缘安装板上，安装面的平整度要求不高，即便在略有形变的薄板安装面上，也能通过锁紧螺丝的微调实现壳体的平稳固定。接线操作时，将剥除绝缘层的导线端头插入端子接线孔后，使用2.5mm六角螺丝刀拧动M3锁紧螺杆，螺杆下行过程中会将导线端头紧压在导电基座的接触面上，接触压力由螺杆的锁紧扭矩控制，按照常规M3碳钢螺丝的锁紧扭矩施力即可获得足够的接触面积，避免大电流工况下因接触电阻过大造成的端子发热、氧化甚至烧蚀问题。

　　不同于带灭弧室的大容量断路器，这款螺杆式电源开关主要应用在二次回路、小功率负载的电源通断场景，或是作为主回路的测试断点使用，其螺杆锁紧的接线形式相比普通螺丝压接端子，具备更好的抗振动性能，在有设备运行振动的车间环境内，不会因为长期振动出现螺丝松动、接线脱落的问题，导电接触面的压力长期保持稳定，能有效降低运维过程中的端子紧固频次。设计建模过程中，需要重点关注螺杆行程与接线孔深度的匹配关系：螺杆的下行行程要覆盖不同线径导线的压接需求，既能压接0.5平方的细芯信号导线，也能压接最大适配线径的多股动力导线，同时要设置螺杆下行限位，避免拧动过度造成螺纹滑牙或是导线被压断；壳体的分型面要避开接线操作位与螺丝安装位，避免合模缝的飞边影响操作手感或是安装精度；金属导电件的折弯角度要与壳体内部的卡槽完全匹配，装配后不会出现窜动，保证每次螺杆压接时导线都能贴合在导电件的平面区域，不会因为导电件移位造成压接不实。

　　从安装尺寸的适配性来看，这款开关的整体外形方正，突出安装面的高度较低，在柜门关闭间隙较小的机柜内也能顺利安装，不会出现与柜门或是线槽干涉的问题；接线孔的朝向与操作面保持同一方向，接线作业时可以在正面完成所有操作，不需要侧面预留操作空间，进一步降低了对安装周边空间的要求，适合在空间紧凑的分布式接线盒、小型控制箱内使用。在进行三维建模装配验证时，需要模拟实际接线的工况，将不同线径的导线模型插入接线孔，验证螺杆压接时的行程是否足够，是否存在导线压接后裸露在壳体外的情况；同时要模拟螺丝刀操作的空间，验证2.5mm六角螺丝刀拧动螺杆时，是否会与壳体边缘发生干涉，保证实际作业时螺丝刀可以垂直插入螺杆端头的操作位，不会因为斜向操作造成螺丝头滑牙。
