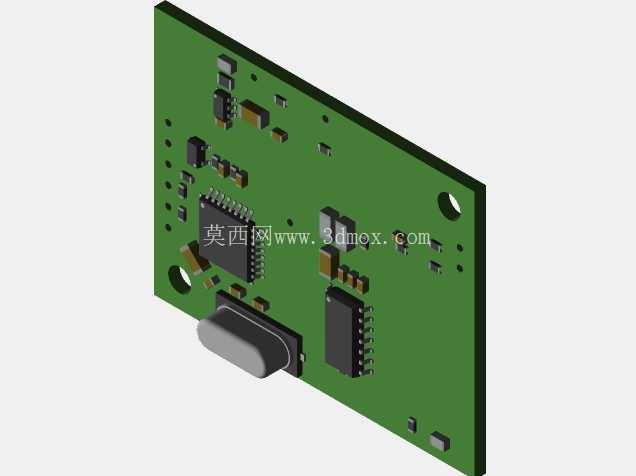

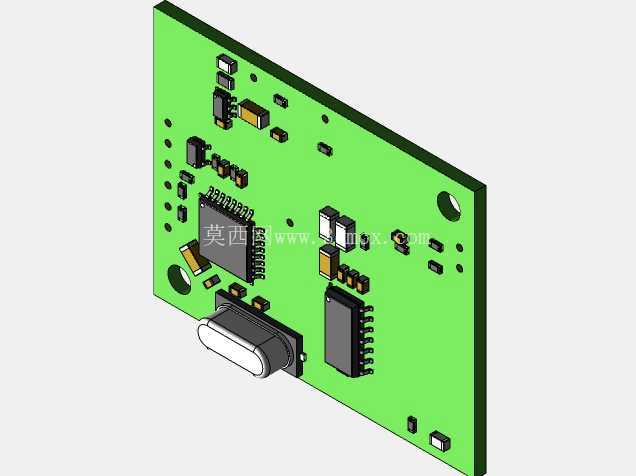

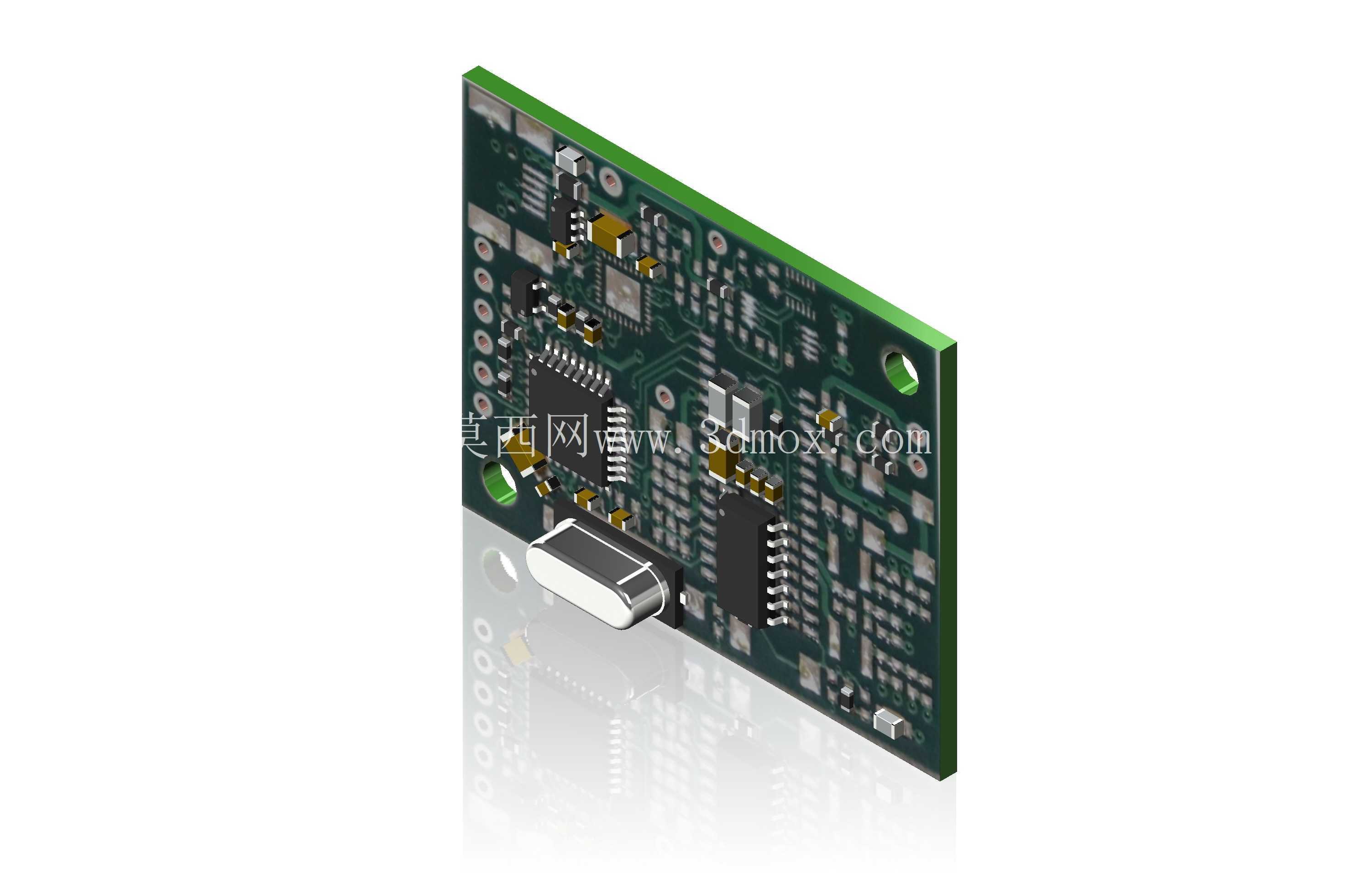

CODATX射频识别读取模块电路板结构设计

　　这款射频识别读取模块的PCB结构设计，完全围绕嵌入式OEM集成场景的实际需求展开，在做三维建模还原的时候，最先要明确的是它的安装适配边界——这类模块大多会被集成到门禁读头、产线物料溯源终端、自助设备身份识别单元里，所以板卡的边缘预留了标准的安装固定孔位，孔位间距完全适配常规嵌入式设备的内部安装柱尺寸，不需要额外做转接板就能直接固定在设备腔体内，板厚采用常规工控板卡的1.6mm规格，边缘做了圆角处理避免安装时刮擦设备内部的其他线束。

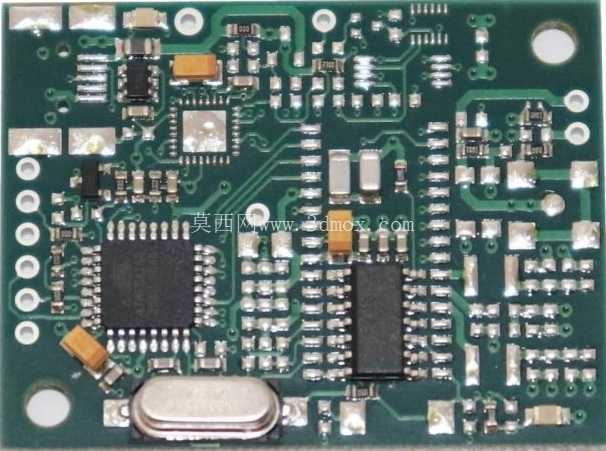

　　从功能布局来看，板载的射频收发电路、信号处理芯片、接口电路做了分区排布，射频前端区域靠近板卡的外侧边缘，能减少板上其他数字电路对射频信号的干扰，TTL接口的排针引脚定义遵循行业通用的串行接口规范，5V供电的设计可以直接对接绝大多数工控主板、单片机控制板的IO口电平，不需要额外增加电平转换电路，降低集成时的BOM成本。板载的状态指示元件排布在板边位置，集成到设备外壳内时，可以通过外壳上的导光柱直接观察模块的工作状态，不需要额外飞线外接指示灯。

　　在实际应用场景里，这类模块主要适配EM4101、EM4102协议的低频射频卡，识别距离根据配套天线的匹配参数调整，足够满足近场身份核验、物料标签读取的需求，简单透明的ASCII通信协议，让开发人员不需要掌握复杂的射频底层协议，直接通过串行指令就能完成卡号读取、模块参数配置的操作，大幅缩短二次开发的周期。做三维结构设计的时候，要特别注意板载元件的高度差：板上最高的元件是接口端的接插件，其次是晶振、电解电容这类分立元件，建模时要准确还原每个元件的占位高度，避免集成时和设备外壳、其他板卡出现结构干涉，尤其是射频区域的元件高度不能遮挡天线的净空区，否则会直接影响识别的灵敏度和有效距离。

　　板卡的布线走向完全遵循高频电路的设计规范，电源回路和信号回路分开走，地线做了铺铜处理提升抗干扰能力，在工业现场的复杂电磁环境下也能稳定工作，不会因为周边的电机、变频器干扰出现读卡失败、数据乱码的问题。安装时要注意模块的天线面不能紧贴金属壳体，金属材质会屏蔽射频信号，所以结构设计时要在天线对应的外壳位置预留非金属窗口，或者把模块安装在距离金属结构件至少3mm以上的位置，保证信号的正常收发。

　　从结构可靠性角度，板卡上的较重元件比如接口、晶振都做了焊盘加固设计，在设备有振动的使用场景下，比如移动作业的手持终端、产线振动工位上的识别设备，不会出现元件脱焊的问题。整个板卡的外形尺寸控制得非常紧凑，在保证所有功能电路都能排布开的前提下，尽可能缩小板卡面积，适配更多小型化嵌入式设备的内部安装空间，不需要为了容纳模块额外放大设备的整体体积。建模过程中要准确还原每个焊盘、过孔的位置，以及板边的定位标记，方便后续做结构装配校验的时候，能直接和设备的整体装配体做干涉检查，提前发现安装时可能出现的位置冲突问题，减少实际打样后的结构修改次数。
