小型变频驱动操作控制装置结构设计

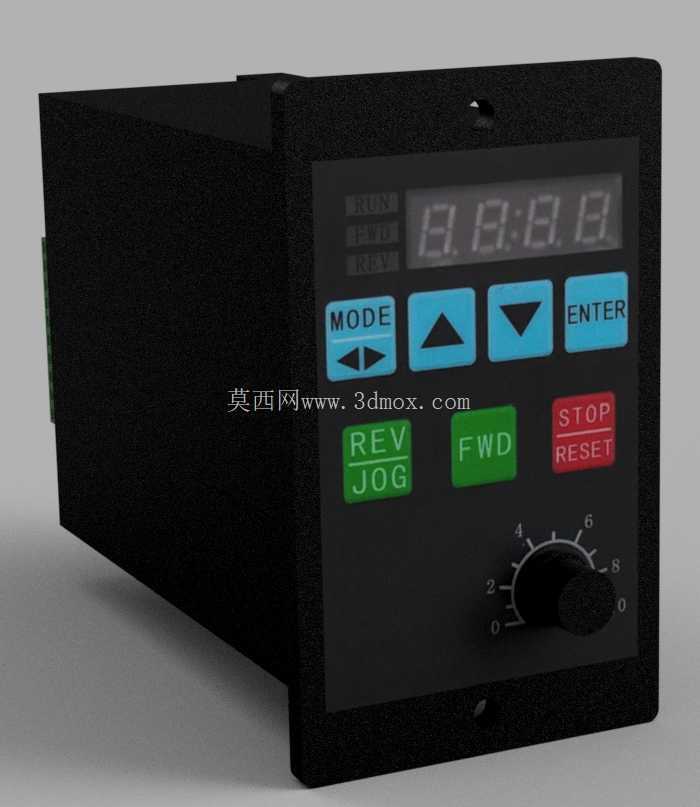

　　前面板的人机交互区域做了明确的功能分区，最上方的数码显示区域采用高亮红色数码管，即使在车间照明条件一般的环境下，操作人员站在1.5米外也能清晰读取当前输出频率、运行状态、故障代码等关键参数，显示区域周边做了轻微的遮光倒角设计，避免顶部照明光线在面板上形成反光干扰读数。显示区域下方的功能按键采用分区配色设计，模式切换、参数调整、确认按键选用蓝色键帽，正转、反转点动、正向运行按键选用绿色键帽，停止复位按键选用红色键帽，不同功能的按键通过颜色做直观区分，操作人员在设备调试或者日常操作时不需要逐字辨认按键标识，仅凭颜色就能快速定位需要操作的按键，降低误操作概率。这款小型变频驱动控制装置，主要面向小功率工业传动场景设计，适配750W功率等级的三相异步电机调速需求，常见于小型输送线、实验台传动、小型机床进给机构、轻工包装辅助设备等对安装空间有严格限制的场合。从结构设计逻辑来看，整体采用嵌入式安装的盒体结构，外壳主体为阻燃工程塑料注塑成型，兼顾绝缘性能与结构强度，安装时可直接嵌入设备控制柜的预留开孔中，前面板与柜体表面齐平，既能够避免外部粉尘、切削液飞溅进入装置内部，也能让设备操作面保持整洁统一，不会有突出部件勾挂操作人员衣物或者干涉周边管线布置。

　　所有按键均采用轻触式结构，按键行程控制在1.2-1.5mm之间，按压力度适中，既不会因为轻微触碰就触发功能，也不会因为按压力度过大导致长期使用后手指疲劳，按键表面做了细微的防滑纹理，即使操作人员手上沾有少量切削液或者润滑油，也不会出现按动时打滑的情况。面板右下方的调速旋钮采用带刻度标识的电位器结构，旋钮周边标注了0-8档的刻度标识，对应0-50Hz的输出频率范围，旋钮阻尼经过调校，转动时段落感清晰，操作人员可以根据刻度快速调整到需要的运行频率，旋钮帽采用防滑橡胶材质包裹，戴劳保手套操作时也能精准调整转速，不会出现打滑空转的情况。

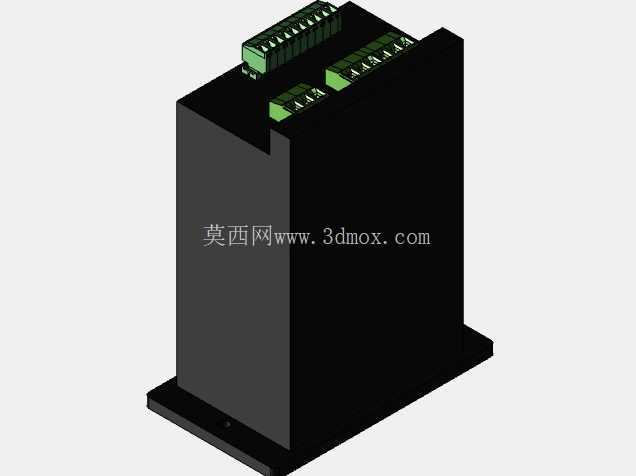

　　装置的侧面预留了标准的接线端子排安装位，主回路、控制回路、通讯接口的接线位置做了明确的标识区分，接线时不需要反复对照说明书就能完成线路连接，端子排的固定结构做了防松设计，设备运行时的振动不会导致接线端子松动脱落，避免因为接触不良引发的设备故障。盒体内部的PCB安装位做了分层设计，功率板与控制板之间预留了足够的散热间隙，功率器件对应的盒体位置预留了散热格栅，自然对流条件下就能满足750W功率等级的散热需求，不需要额外加装散热风扇，既降低了装置运行时的噪音，也减少了因为风扇积灰、故障带来的维护成本。

　　从安装边界尺寸来看，装置整体进深控制在120mm以内，适配厚度1-3mm的控制柜面板安装，面板开孔尺寸做了标准化设计，和市面上同功率等级的通用迷你型变频器安装尺寸完全兼容，老旧设备改造替换时不需要重新对控制柜开孔，直接替换原有装置就能完成升级，大幅降低改造的施工量。装置的前面板防护等级达到IP54，能够适应车间内多粉尘、偶尔有液体飞溅的使用环境，盒体的拼接缝隙处都设计了密封胶条安装槽，组装时加装密封胶条就能有效阻隔粉尘和水汽进入内部电路，延长装置的使用寿命。在结构细节处理上，所有的棱角位置都做了R2以上的圆角处理，安装和维护时不会划伤操作人员的手部，盒体的固定卡扣采用和外壳一体注塑的结构，不需要额外的金属固定件就能完成面板与盒体的组装，拆解维护时只需要用平口螺丝刀轻轻撬动卡扣位置就能拆开外壳，不需要额外准备特殊工具，日常维护排查故障十分便捷。
