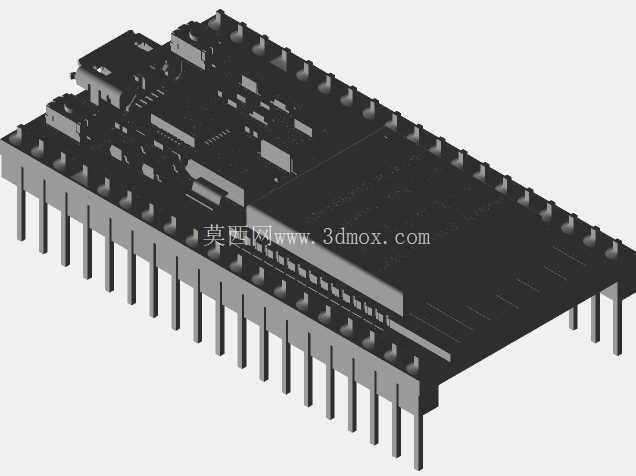

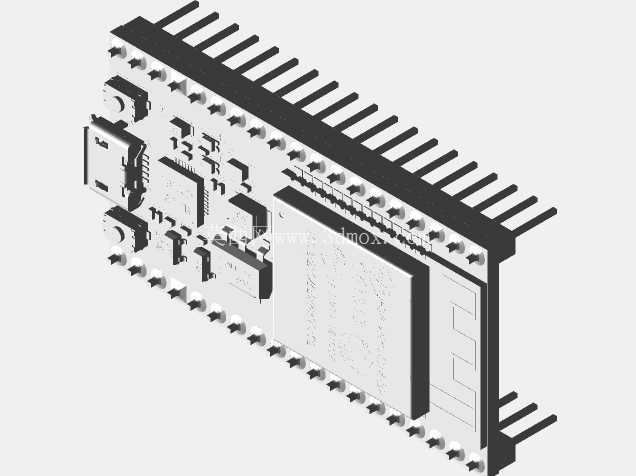

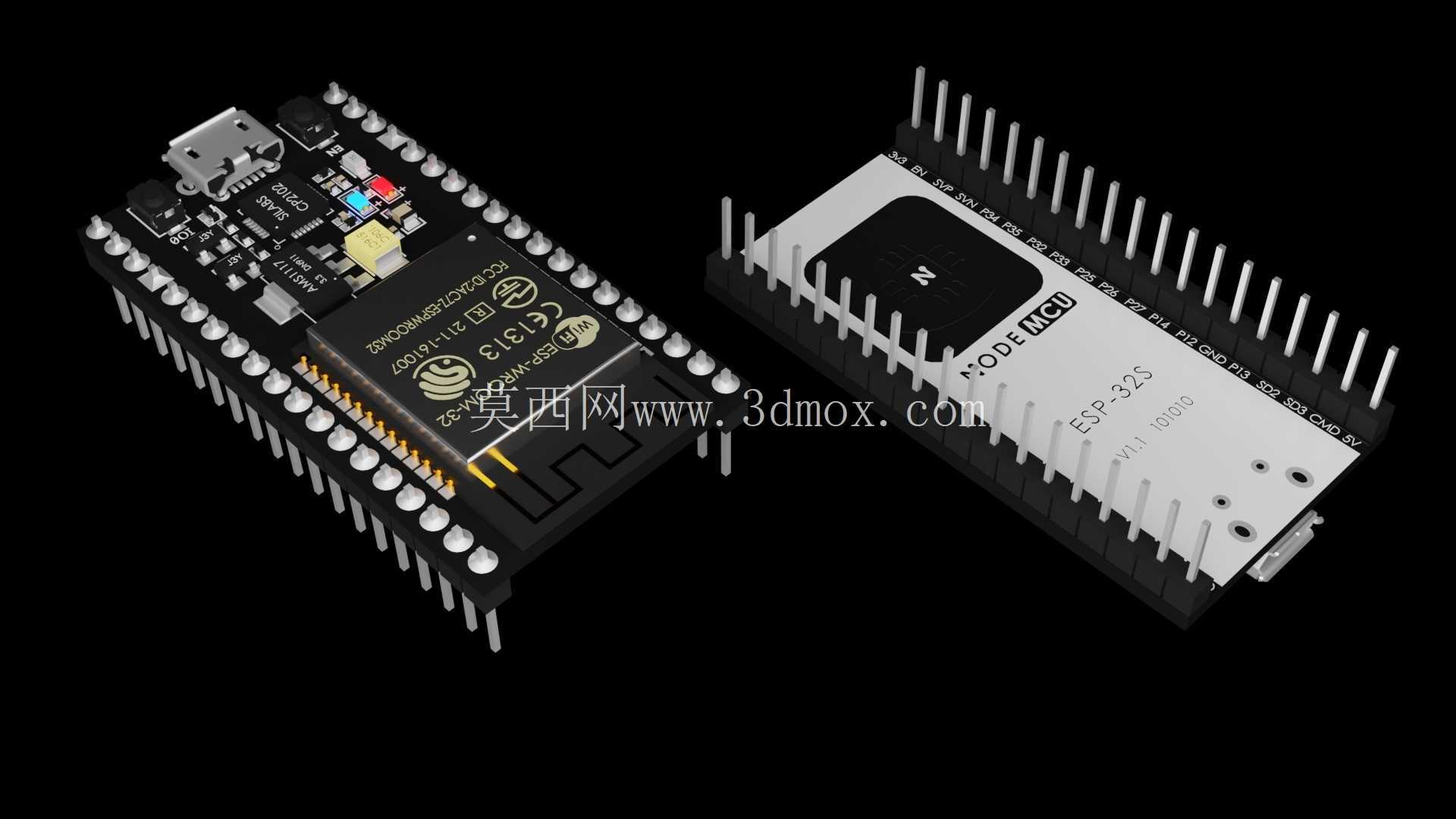

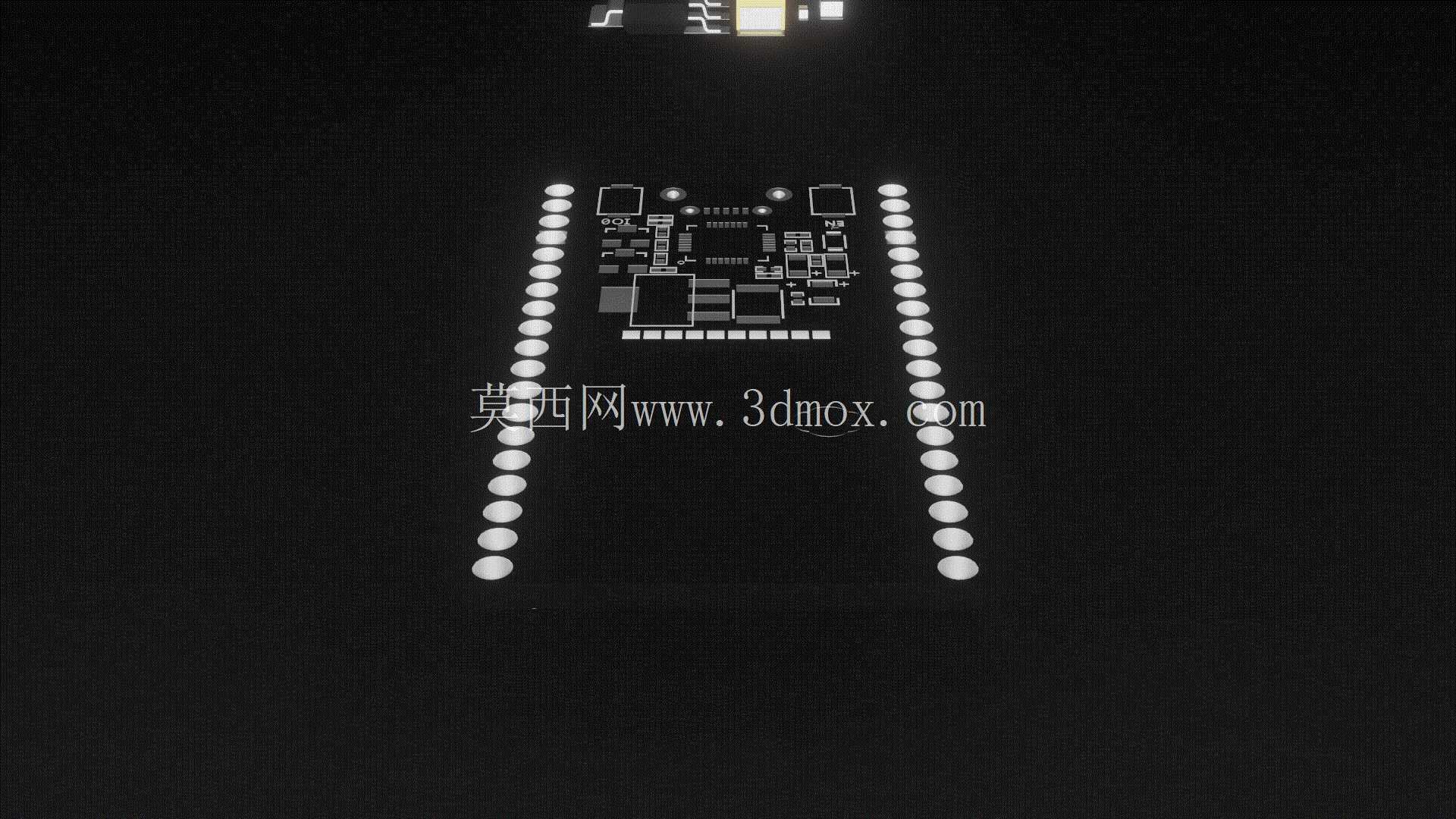

ESP32微控制器开发板封装结构设计

　　在嵌入式硬件开发与智能设备集成领域，ESP32系列模组凭借集成的Wi-Fi与蓝牙通信能力，已经成为物联网终端、小型智能控制节点、数据采集装置的核心控制部件，本次完成的三维结构设计，完全围绕实际硬件集成中的安装适配、空间预留、接口匹配需求展开，没有做多余的装饰性结构，所有特征都服务于生产装配与后期运维的实际场景。从结构设计的核心逻辑来看，首先要解决的是板体与外围结构的安装边界问题，整个开发板的核心尺寸围绕标准双列直插排针布局设定，两侧排针的间距严格匹配通用面包板、洞洞板的孔位间距，排针引脚的伸出长度预留了常规焊接后的余量，既保证焊盘与引脚的结合强度，又避免引脚过长导致安装时与底部壳体、其他板卡发生干涉。

　　板体四角没有做多余的安装孔设计，是因为这类开发板多数场景下是通过排针直接插接在母板上，或是通过排针座固定在设备内部的支架上，额外的安装孔反而会挤占板上元件的布局空间，只有在板体边缘预留了0.5mm的工艺边，满足SMT贴片生产时的轨道传送需求，不会因为板体尺寸过小导致生产时卡板。在元件布局的结构避让上，设计阶段就充分考虑了板上核心元件的高度差：板载的USB接口金属屏蔽壳高度、复位按键与启动按键的按压行程、天线区域的净空要求都做了精准的空间预留，尤其是板端的PCB天线区域，三维模型中特意标注了天线周围3mm范围内的禁布区，避免后期装配时金属壳体、屏蔽罩靠近天线导致通信信号衰减，这一点是很多新手建模时容易忽略的细节——很多人只做板体和元件的外形堆叠，却没有考虑射频部分的空间要求，实际打样后才发现通信距离达不到设计指标。从实际应用场景的适配来看，这个结构模型可以直接用于智能传感器节点的外壳设计，比如在做工业环境的温湿度采集终端、小型智能家居控制模块时，结构工程师可以直接导入这个模型进行壳体的内腔设计，不需要再手动测量开发板的实际尺寸，能大幅缩短结构设计的周期。建模时对板上所有接口的位置都做了精准定位：USB接口的开口位置、排针的坐标、按键的位置都和实际硬件完全一致，做外壳设计时可以直接在对应位置开出接口孔、按键避让孔，不需要反复调整位置。

　　另外，模型中对板上的主要芯片、阻容元件都做了简化的外形表征，没有做过于精细的引脚细节，一方面是因为结构设计阶段不需要关注芯片的引脚级细节，只需要知道元件的高度和占位即可，另一方面简化的模型特征更少，导入到装配体中时不会占用过多的系统资源，在做整体设备的装配干涉检查时运行更流畅。在安装兼容性的考虑上，模型特意保留了排针的可选配置空间，既可以适配常规的直插排针安装方式，也可以兼容贴片排母的安装高度，不管用户是选择将开发板直接焊接在底板上，还是通过排母接插方便后期拆卸更换，都能在这个三维模型的基础上找到对应的安装尺寸参考。还有一个细节是，板体的边缘做了0.2mm的圆角处理，这不是为了美观，而是实际生产中PCB板的边缘如果是直角，在分板时容易产生毛刺，装配时也容易划伤操作人员的手，微小的圆角处理既不影响板上元件的布局，又能提升生产装配的安全性。在做设备内部的走线规划时，这个模型也能提供参考：开发板的供电引脚、通信引脚的位置明确，结构工程师可以和硬件工程师配合，提前规划内部线束的走向，避免线束压住板上的按键、遮挡USB接口，或是离天线区域过近影响信号。

　　很多时候嵌入式项目的结构设计返工，都是因为前期没有精准的板卡模型，等到硬件打样回来才发现外壳和板卡干涉、接口对不上，或是内部空间不够装不下线束，精准的三维模型可以在设计阶段就把这些问题排查掉，减少打样迭代的次数，降低项目的开发成本。另外，模型中对板上的LED指示灯位置也做了准确的定位，在做外壳设计时，可以直接在对应位置做导光柱的结构，或是开出透光孔，不需要后期再调整位置，保证指示灯的光线可以顺利透出壳体，方便设备调试和运行状态观察。
