NodeMCU ESP8266物联网开发板结构设计

　　在物联网终端设备的结构开发流程里，开发板的三维结构建模是硬件适配、外壳设计、整机集成环节里不可跳过的基础步骤，这款NodeMCU ESP8266开发板的结构模型，完全围绕实际工程应用中的装配需求搭建，能直接对接各类物联网项目的硬件集成工作。从实际落地的场景来看，这类开发板常被用在小型智能传感节点、家居智能改造终端、工业现场数据采集前端、创客类智能硬件原型验证环节，不管是做温湿度数据上传的环境监测节点，还是做继电器控制的远程开关终端，抑或是搭配各类传感器做小型智能设备的主控核心，都需要精准的结构数据来完成外壳匹配、安装位预留、接插件空间避让的设计工作。

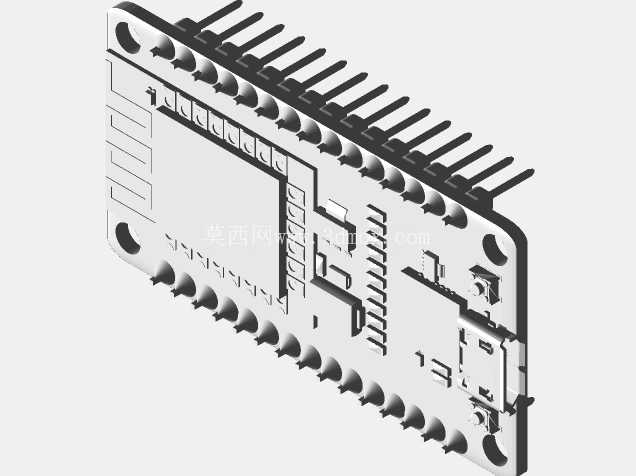

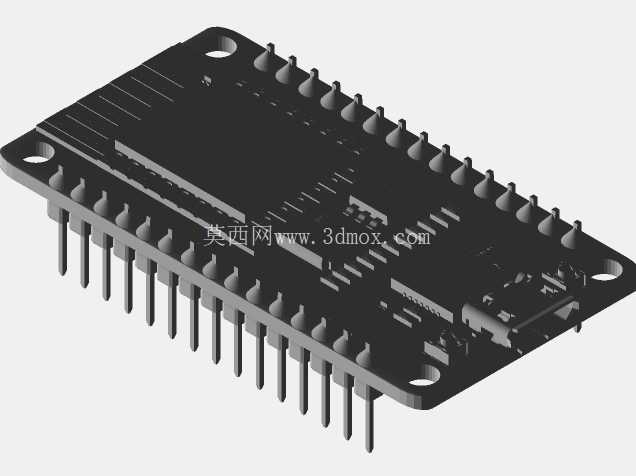

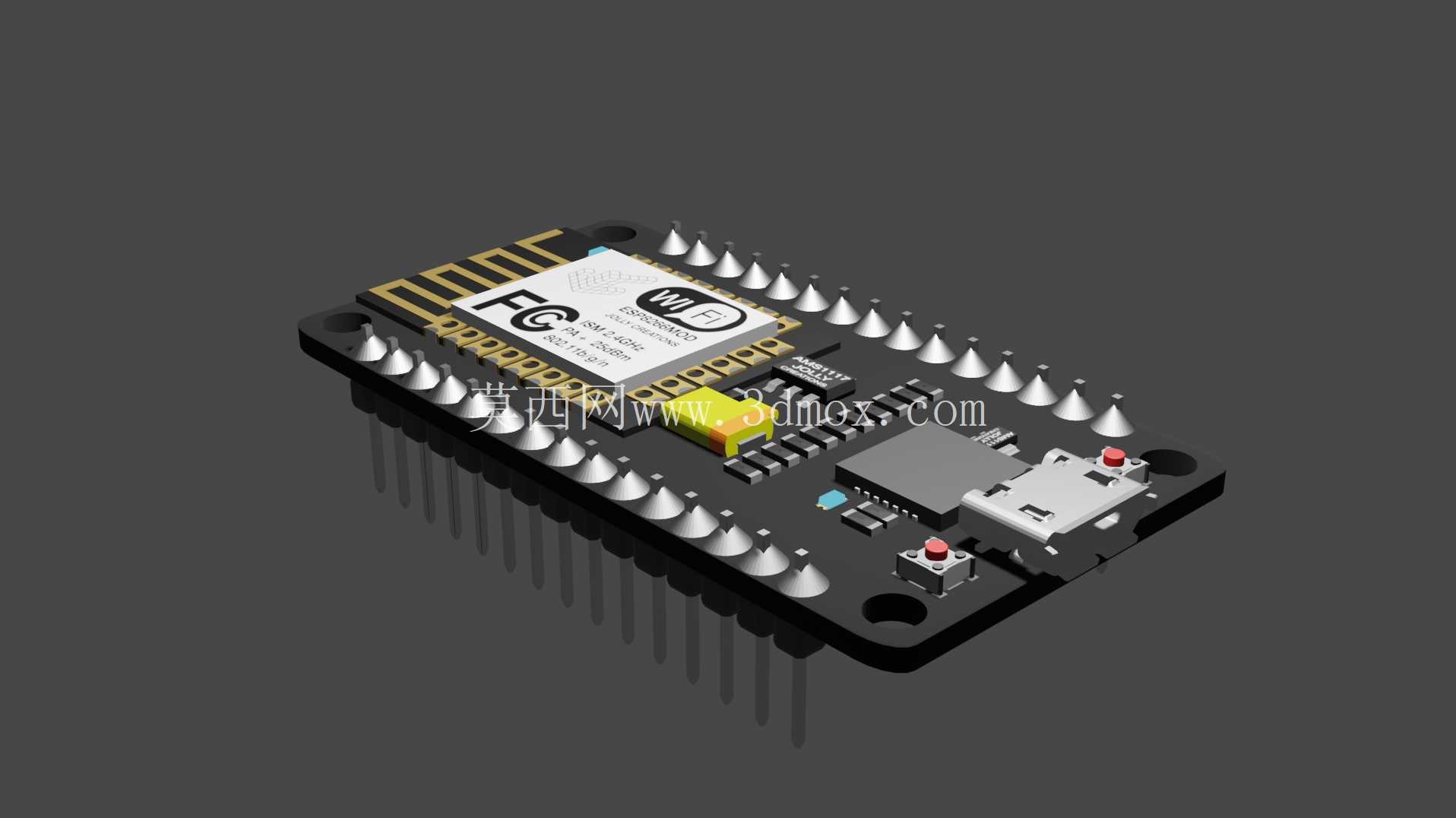

　　做这个模型的时候，首先还原了开发板的实际PCB轮廓，板边的圆角处理、四角的安装孔位完全按照实物的公差范围做了还原，安装孔的孔径适配常用的M2铜柱规格，孔位到板边的距离、孔间距都严格匹配实物尺寸，方便设计外壳或者安装支架的时候直接调用孔位参数，不用反复核对实物测量。板载的USB接口、排针排母的位置和突出高度都做了精准还原，USB接口的突出高度考虑到了常见Micro USB公头的插入空间，不会出现外壳设计完之后插不上数据线的问题，两侧的排针高度按照常规直插排针的实际高度建模，同时预留了排针焊接后的焊盘突出高度，避免外壳和焊盘出现干涉。

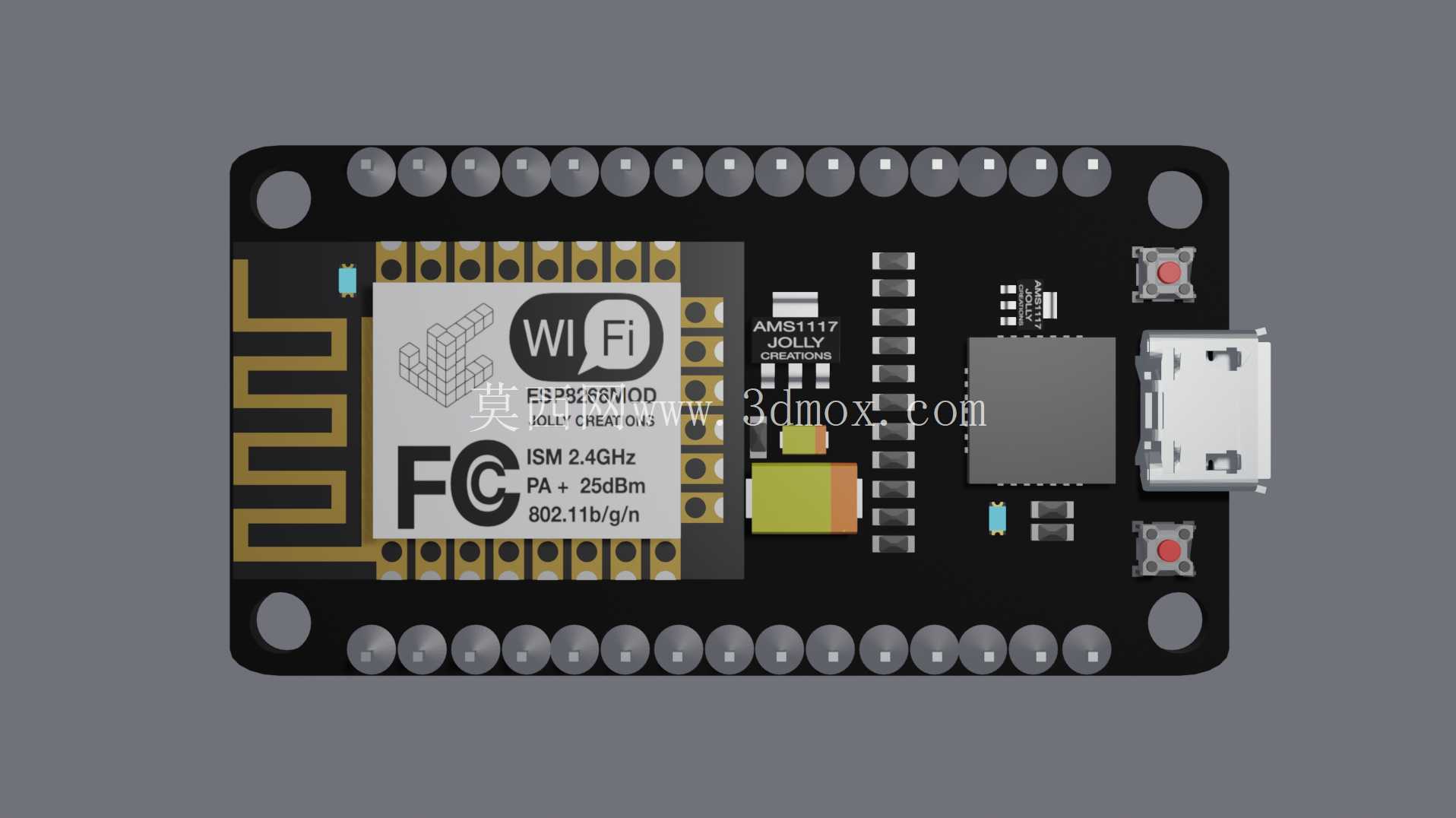

　　板载的WiFi模块天线区域做了净空区域的结构标注，建模的时候特意在天线对应的板边区域没有添加多余的结构特征，提醒结构设计人员在做外壳设计的时候，这个区域不要覆盖金属材质，避免遮挡WiFi信号影响通讯质量，这也是很多新手做结构设计容易忽略的点，很多人做外壳的时候全包裹，最后发现WiFi信号差到连不上路由器，就是因为天线区域被金属或者厚塑料遮挡了。从安装边界来看，这款开发板的整体长宽尺寸按照实物1:1还原，厚度方向包含了板厚、背面贴片元件的突出高度、正面排针和USB接口的突出高度，在做整机安装槽位设计的时候，直接按照模型的最大外轮廓预留0.2-0.3mm的装配间隙即可，不用额外预留元件的突出空间。

　　板上的复位按键、FLASH按键的位置和按键行程高度也做了还原，设计外壳按键的时候，可以直接对应按键的位置做键帽的导向柱，不用反复调整按键的对位位置，按键的按压力度对应的行程空间也在模型里做了体现，避免外壳键帽压下去之后卡滞或者触不到按键的问题。在实际的项目集成里，很多时候需要把开发板集成到现有设备的电控仓里，这时候精准的模型可以提前做干涉检查，比如电控仓里已有电源模块、继电器模块的时候，把这个开发板模型导入装配体里，就能提前排查排针会不会和其他元件碰擦，USB接口的位置会不会被仓壁挡住没法插线，安装孔位能不能和现有安装螺柱对齐，这些工作如果没有精准的三维模型，只能等实物买回来试装，不仅耽误项目进度，还可能因为空间不够重新改结构，浪费加工成本。建模的时候还考虑到了不同使用场景的扩展需求，比如很多用户会给开发板外接OLED屏幕、传感器模块，模型里排针的间距按照标准2.54mm排距做了还原，扩展模块的安装空间也在板体周边预留了参考范围，方便设计叠层安装的支架的时候，提前算好层间距离，避免扩展模块和板上的元件出现干涉。另外板上的电源指示灯、信号指示灯的位置也做了精准定位，设计外壳的时候可以直接在对应位置开透光孔，或者导光柱的安装位，不用拿到实物再测量灯的位置。从结构设计的细节来看，PCB板的厚度按照常规1.6mm的板厚建模，板上的贴片电容、电阻、芯片的高度都按照常用封装的实际高度还原，虽然这些小元件不影响大的安装尺寸，但是在做紧凑空间的装配时，这些小元件的高度差可能会导致干涉，比如紧贴开发板背面安装电池的时候，要是没考虑到背面贴片芯片的突出高度，电池装上去就会顶住芯片，轻则磨掉芯片丝印，重则压坏芯片导致板子报废，这些细节在建模的时候都做了还原，就是为了避免这类小问题影响整体装配。
