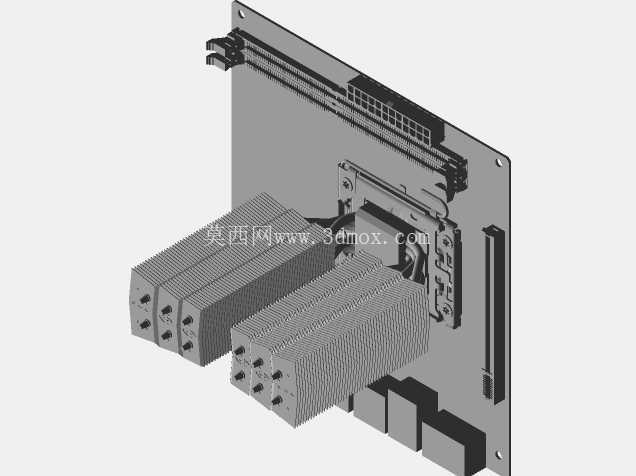

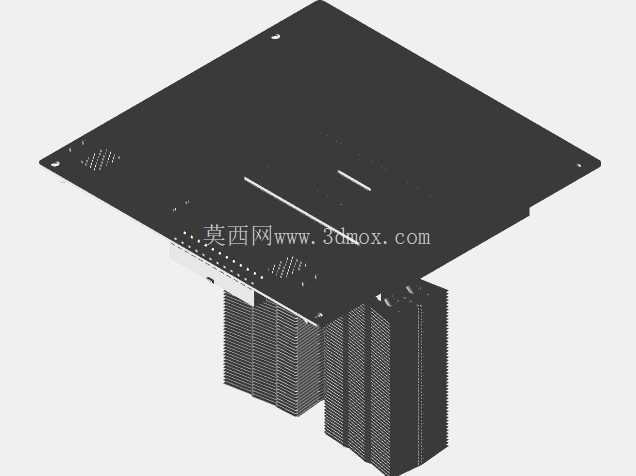

台式计算机CPU热管风冷散热结构

　　在桌面级计算设备的热管理设计环节，CPU热管风冷散热结构是兼顾成本、可靠性与散热效能的主流方案，广泛应用于台式工作站、DIY组装主机、商用办公台式机等场景，承担着将CPU核心运行产生的焦耳热快速传导至外部空气、维持芯片工作结温在额定区间内的核心作用，直接决定了计算单元的持续负载性能释放与长期运行稳定性。

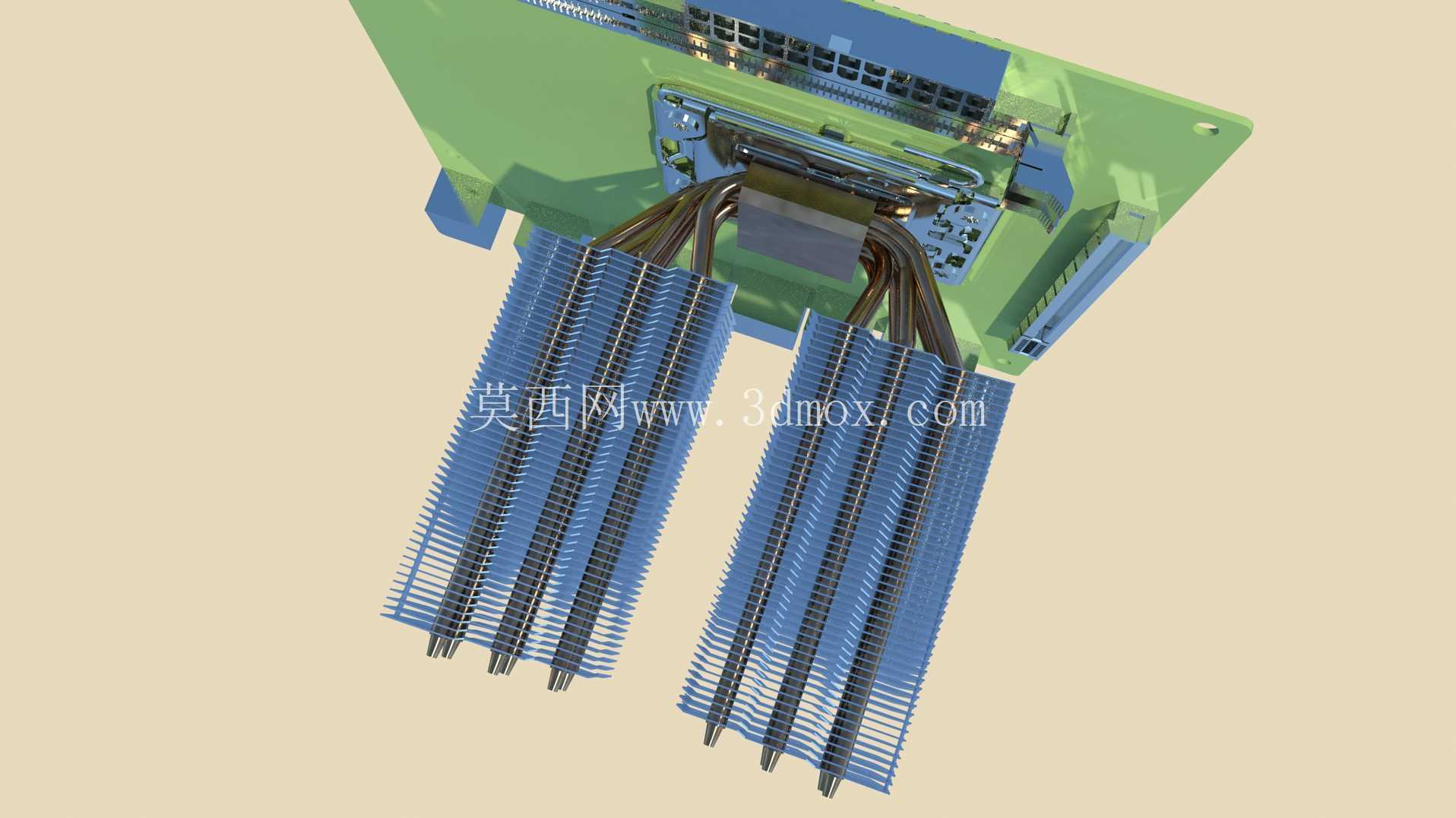

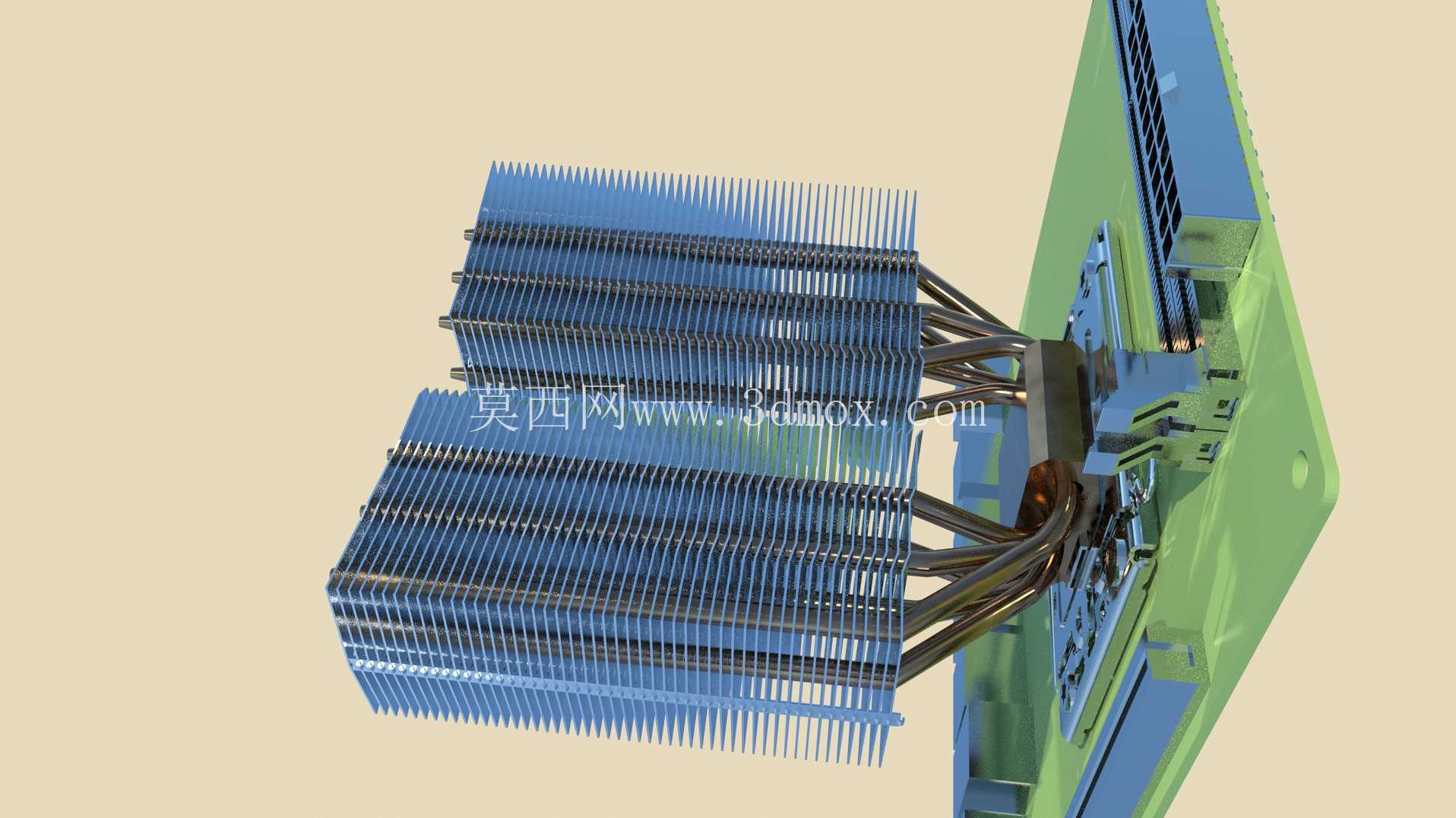

　　从实际功能特性来看，该结构采用多热管直触核心的热传导路径设计，热管内部填充相变工质，依靠工质在蒸发段吸热汽化、冷凝段放热液化的相变循环实现热量的快速远距离输运，相比纯铜底座的固体传导路径，热阻可降低40%以上，能够将CPU核心局部聚集的高密度热流快速分散至大面积的散热鳍片阵列上。鳍片采用穿片工艺与热管结合，每片鳍片都设置有与热管外径过盈配合的翻边孔，组装时通过机械压装实现热管与鳍片的紧密贴合，避免接触热阻过大导致的散热效能衰减；鳍片表面做了阳极氧化处理，既提升了鳍片的抗腐蚀能力，也避免长期使用过程中鳍片表面积灰氧化导致的散热效率下降。鳍片阵列采用等间距错列排布，相邻鳍片之间的通风间隙经过流场仿真优化，能够在风扇形成的轴向气流作用下，让气流充分冲刷每一片鳍片的表面，避免出现通风死区，最大化对流换热面积的利用率。

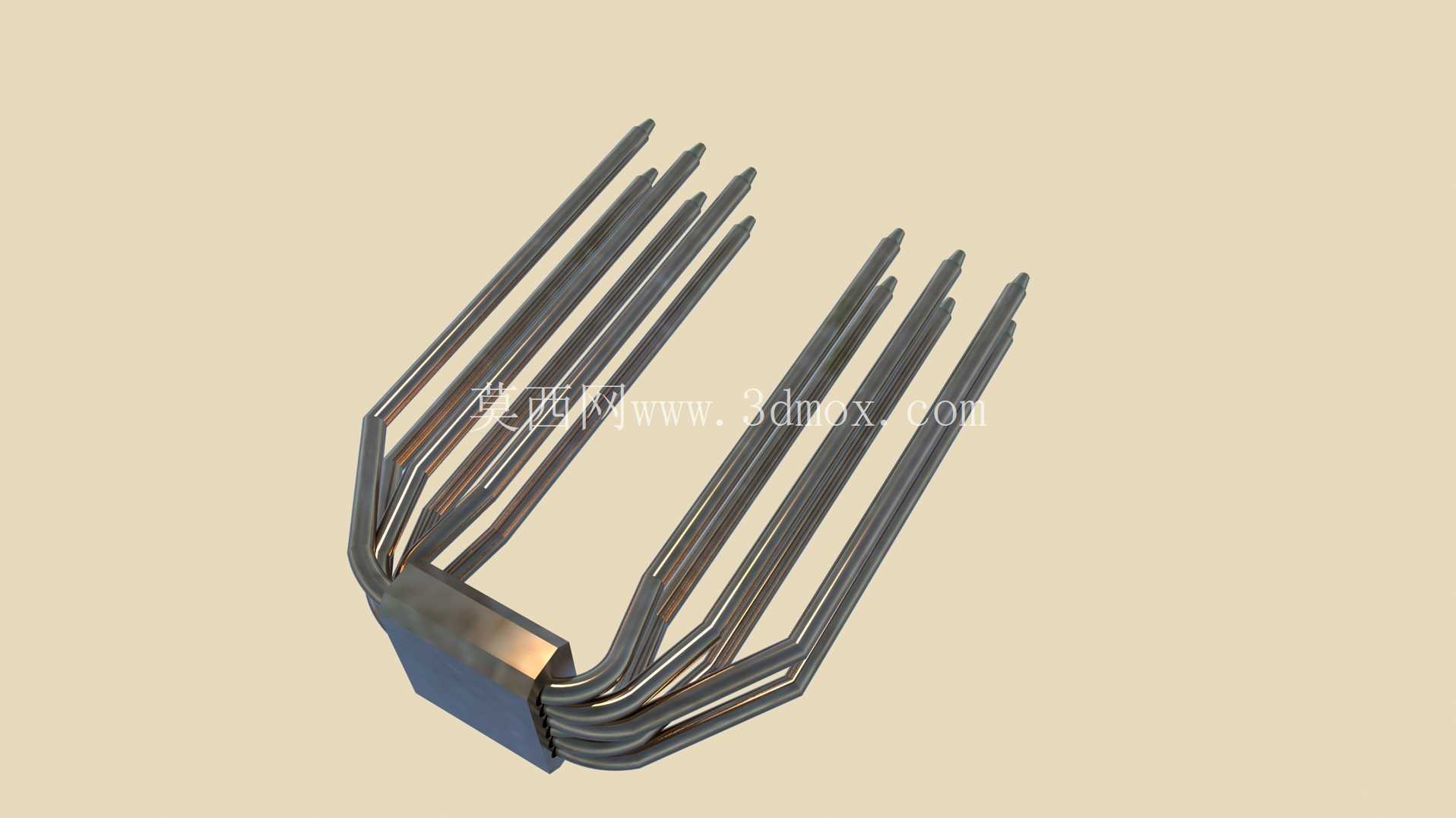

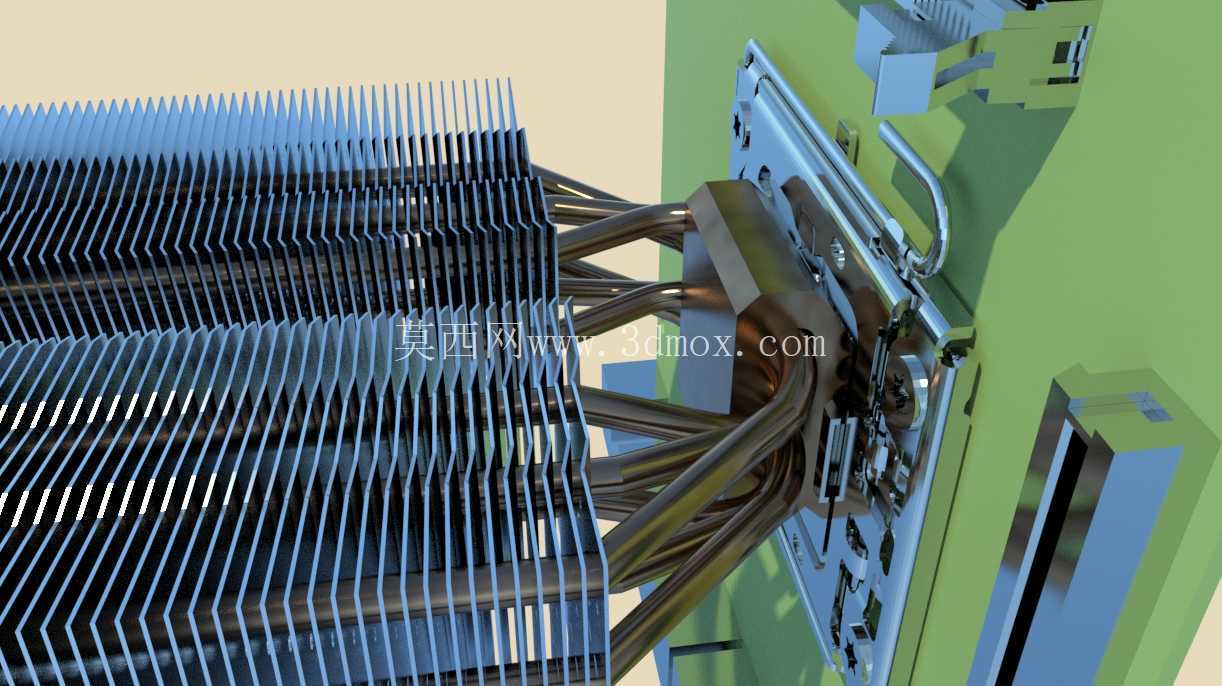

　　在结构设计思路上，该散热结构优先考虑了安装兼容性与热负荷匹配性：底座部分采用铣平加工的铜质接触平面，平面度控制在0.02mm以内，安装后能够与CPU表面的金属顶盖实现充分贴合，配合导热介质填充微观间隙，可将接触热阻控制在极低水平。热管采用弯曲成型工艺，弯折处的曲率半径经过严格管控，避免弯折半径过小导致热管内部毛细结构受损、相变工质循环受阻，保证热管的传热能力不出现明显衰减。整体结构的重心经过配平设计，安装到主板CPU插座后不会出现单侧偏载过大的问题，避免长期使用过程中主板因持续受力出现PCB变形、CPU触点接触不良等故障。

　　从安装边界与外形尺寸来看，该散热结构的整体高度适配主流ATX、M-ATX机箱的CPU散热限高要求，横向宽度不会遮挡主板上的内存插槽，安装后不会与带高散热马甲的台式机内存产生安装干涉；扣具部分兼容当前主流的桌面CPU插座规格，安装时通过背板分散固定压力，不会让CPU核心局部承受过大的压装应力，避免核心被压损的风险。散热鳍片的边缘做了钝化折边处理，生产组装以及用户安装过程中不会出现割手的问题，同时折边结构也提升了单片鳍片的结构刚度，避免鳍片在气流冲击或者运输过程中出现变形倒伏，保证通风间隙的一致性。

　　在实际应用选型过程中，这类热管风冷散热结构能够覆盖中高端桌面CPU的满负载散热需求，相比水冷散热结构，不存在漏液风险，长期使用的维护成本更低，没有水泵转动的额外噪音来源，运行可靠性更高，适合对稳定性要求较高的办公场景、长时间高负载运行的内容创作工作站使用。结构设计上充分考虑了量产装配的工艺性，所有零部件都采用成熟的冲压、弯折、焊接工艺，组装流程简单，不需要复杂的专用工装，能够有效控制生产制造成本，同时各个部件的连接强度都经过振动、跌落工况的验证，能够满足常规运输以及日常使用的结构强度要求，不会出现鳍片松动、热管脱落等失效问题。
