钣金抱箍式安装支架展开成型结构

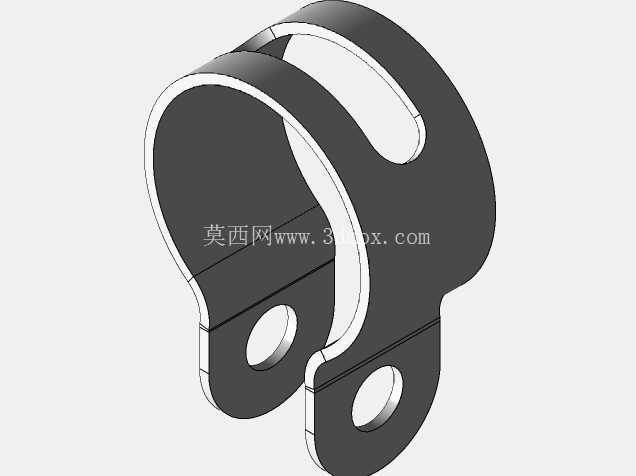

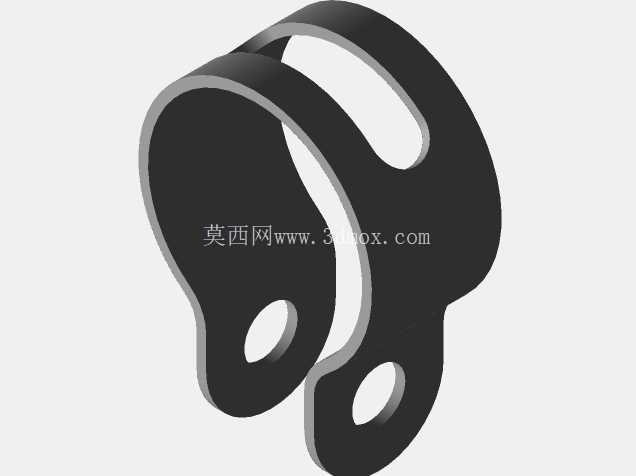

　　主体的弧形抱箍段曲率完全匹配常见的20-30mm外径圆柱杆件，折弯处预留了合理的钣金回弹补偿量，冲压成型后抱箍的内弧面能与被夹持件外表面完全贴合，不会出现局部点接触导致的夹持力不足、杆件表面压损问题。端部延伸出的两个带孔安装耳，孔位同轴度公差控制在0.1mm以内，既可以穿螺栓实现抱箍的锁紧，也可以作为整体支架的固定孔，将整个夹持组件锁附在安装基准面上，安装耳与抱箍主体的折弯过渡处做了R角处理，避免折弯过程中出现板材开裂，同时分散安装锁紧时的应力，防止长期受振动后耳板断裂。这类抱箍式钣金支架在流体管路布设、小型设备外挂安装场景中应用十分广泛，常见于工业气动系统走线、液压支管固定、户外设备管线夹持等工况，核心作用是通过环抱式结构抱紧圆柱状的管路、杆件，再通过端部的安装孔位将被夹持件固定在基座、墙面或设备壳体上，替代传统的焊接支架、塑料扎带固定方案，具备可拆装、夹持力可调、耐候性强的优势。从结构设计逻辑来看，整体采用单张钣金板材一体冲压折弯成型，没有额外的焊接拼接工序，能有效控制加工成本，同时避免焊接位置的应力集中、锈蚀隐患。

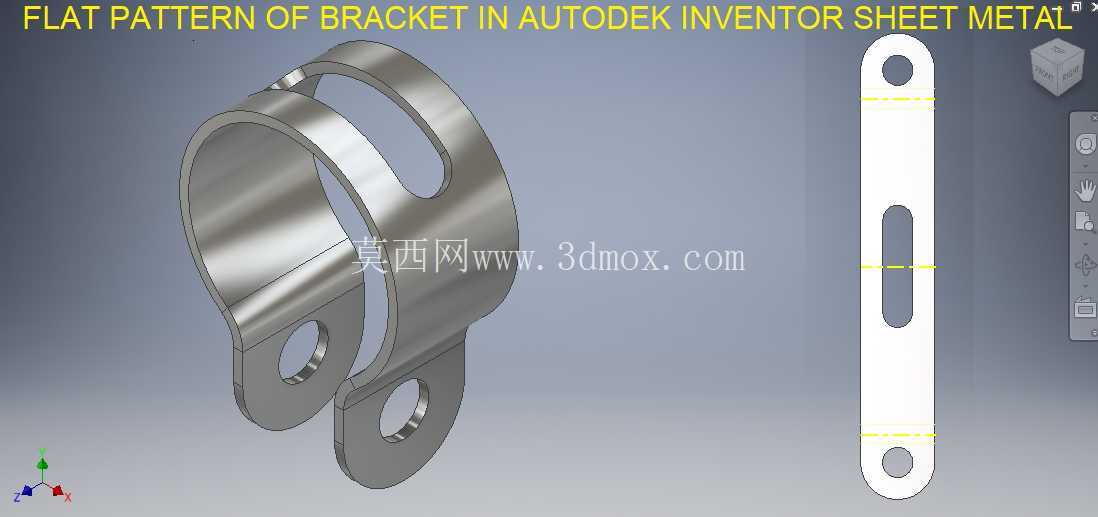

　　配套的平板展开结构完全遵循钣金加工的展开计算逻辑，所有折弯位置的展开补偿量都根据板材厚度、折弯半径、折弯角度做了精准核算，平板上的长圆孔设计是为了适配安装时的位置公差，允许安装过程中沿孔长方向做±3mm的位置调整，降低现场安装的对位难度，平板两端的小圆孔与抱箍安装耳的孔位一一对应，保证冲压折弯后孔位的位置度符合装配要求。从安装边界来看，抱箍锁紧后整体的径向厚度不超过8mm，轴向宽度为25mm，不会占用过多的安装空间，适合在设备内部管线密集的狭小区域使用，安装时只需要将抱箍卡在待固定的杆件上，对齐两个安装耳的孔位穿入螺栓预紧，调整好杆件的轴向位置和角度后再锁紧螺栓，最后通过平板件上的孔位将整个组件固定在基准面上即可，整个安装过程不需要专用工装，普通的内六角扳手就能完成操作。

　　设计过程中特意规避了复杂的曲面造型，所有折弯都是常规的90度折弯和圆弧折弯，普通的数控冲床、折弯机就能完成全工序加工，不需要开专用的成型模具，小批量生产时也能快速交付，板材选用常用的冷轧钢板，表面可以根据使用场景做镀锌、喷塑处理，适配室内干燥环境或者户外有防腐要求的工况。这类支架的夹持力完全由板材的厚度和螺栓锁紧力矩决定，常规1.5mm厚的冷轧钢板材质，锁紧力矩达到2N·m时，就能提供足够的抱紧力，保证被夹持的管路在设备振动、管路轻微晃动的工况下不会出现位移，同时不会因为夹持力过大导致薄壁管路出现变形、瘪管问题。

　　在实际的设备装配场景中，这类支架经常成组使用，每隔300-500mm布设一个，用于固定长距离布设的气动管路、电缆穿线管，相比传统的管卡结构，一体钣金成型的支架刚性更好，抗振动疲劳寿命更长，不会出现长期使用后塑料老化断裂、金属管卡锈蚀滑牙的问题。展开图的设计完全匹配常规钣金加工的工艺要求，所有孔位都预留了足够的冲孔余量，折弯线位置没有设置孔位，避免折弯过程中孔位出现拉延变形，平板的边缘都做了去毛刺处理的工艺预留，加工完成后不会有锋利的边角划伤安装人员或者管线表面的绝缘层、防护层。
