电梯平层定位用调平磁铁结构

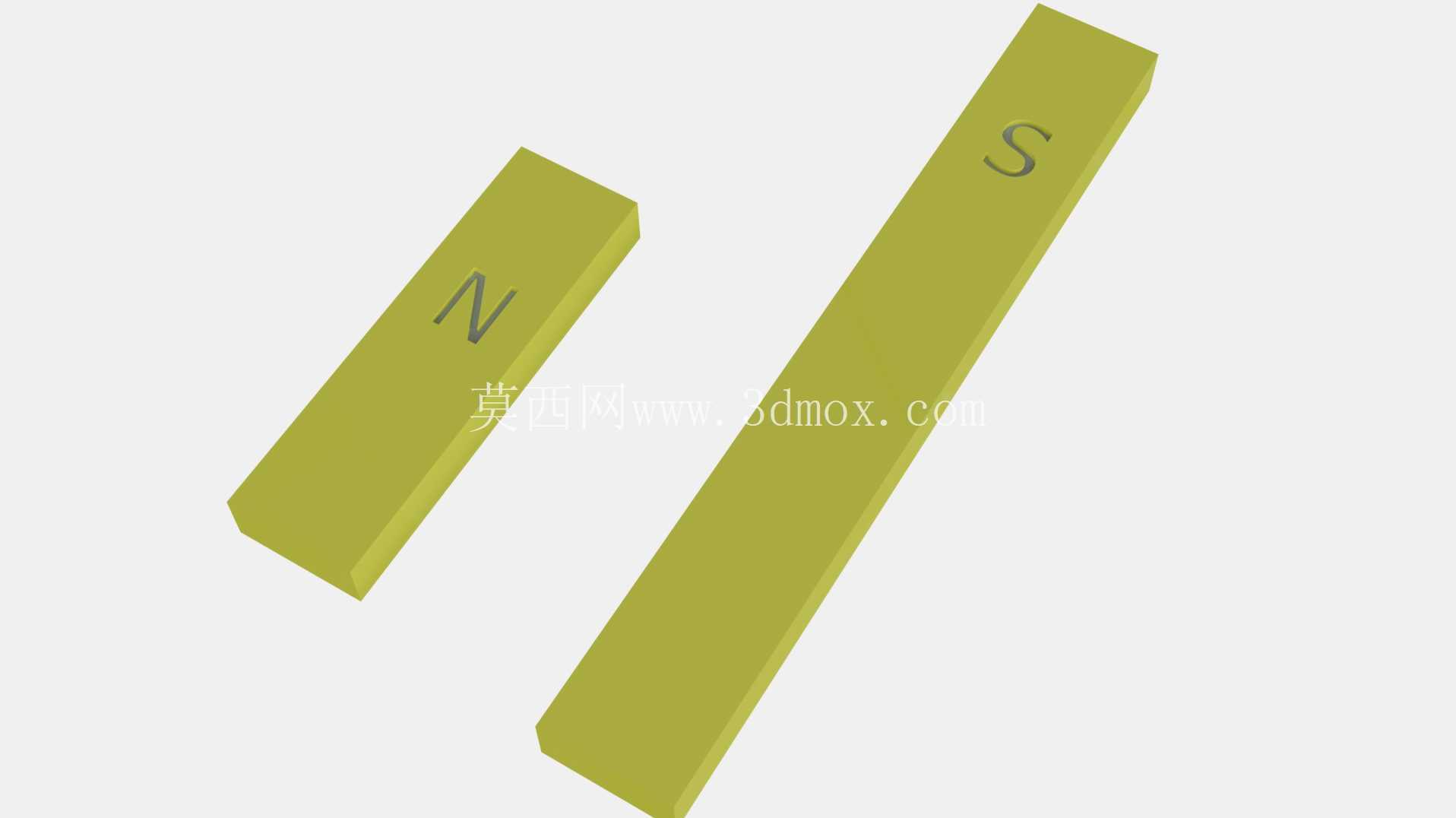

　　在垂直运输类设备的电气控制系统里，位置检测的可靠性直接决定了设备运行的安全等级与停靠精度，这类长条形调平磁铁正是电梯、曳引式升降机平层检测环节里的核心触发部件，和轿顶安装的磁感应器配合完成位置信号的采集。日常维保中经常遇到老旧电梯平层不准、错层停靠的问题，拆解后很多时候都是原有磁条退磁、安装移位或者固定结构松脱导致的，重新设计这类磁件的时候，首先要考虑的就是安装场景的边界条件：电梯井道内的导轨侧面、轿厢架的对应触发位，留给磁件的安装空间通常是狭长的条形区域，所以磁体采用长方体薄型结构，厚度方向控制在较小尺寸，不会和井道内的随行电缆、隔磁板、导轨支架产生运动干涉，长度方向则根据感应器的触发行程设计，保证轿厢在进入平层区间的减速段、停靠段都能给感应器提供稳定的磁场触发信号，不会因为磁场覆盖范围太短导致信号中断，引发错层故障。

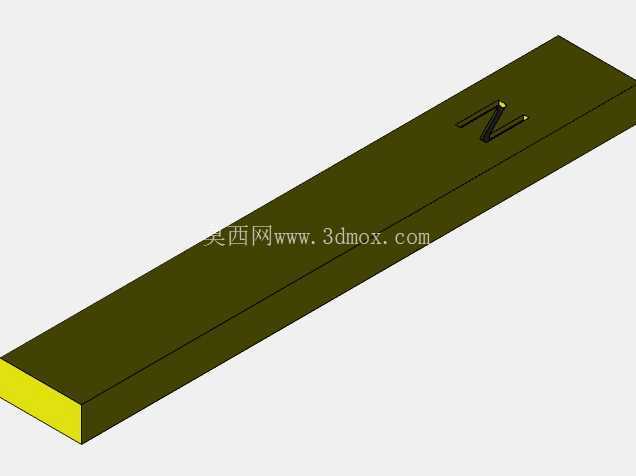

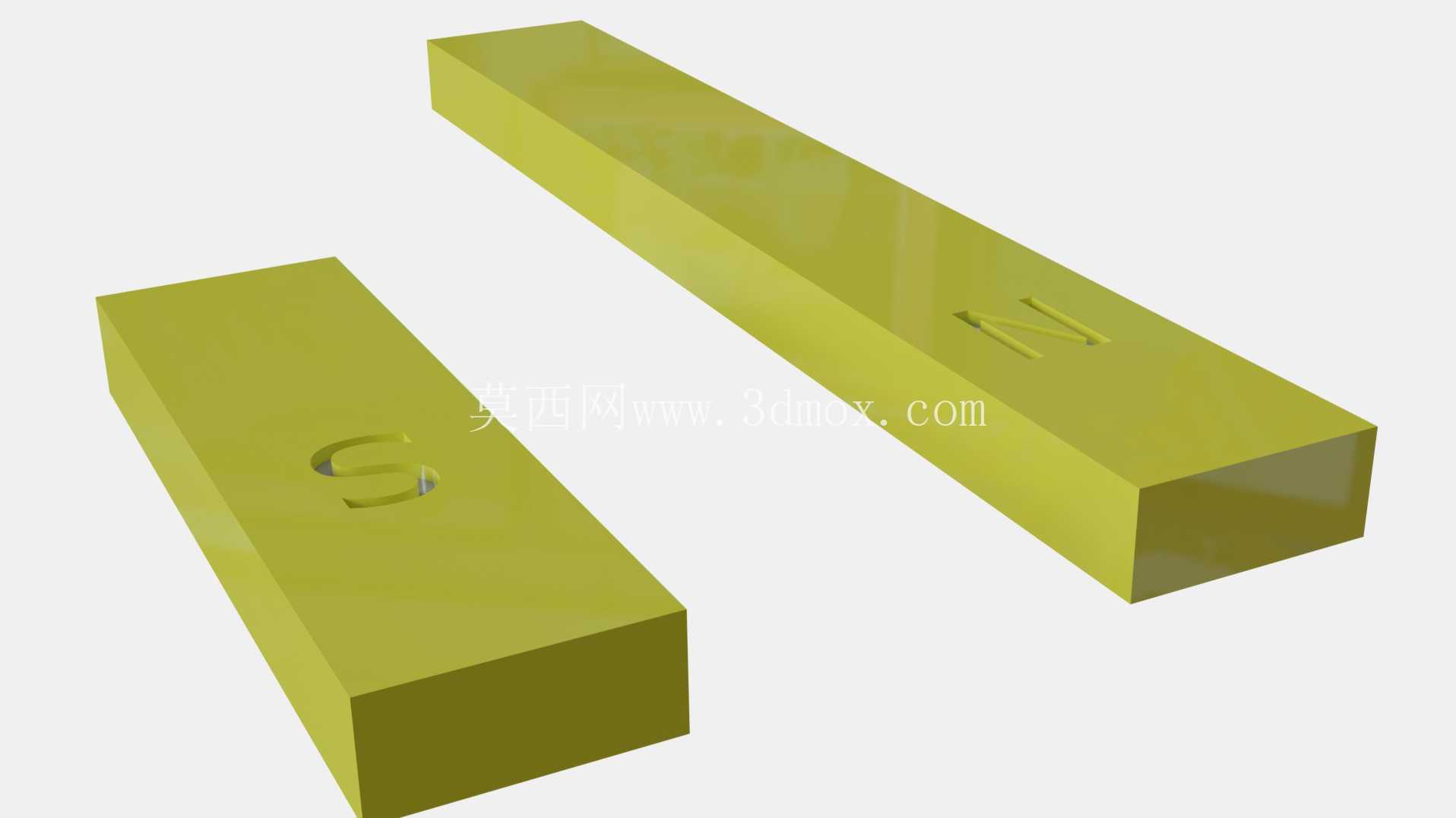

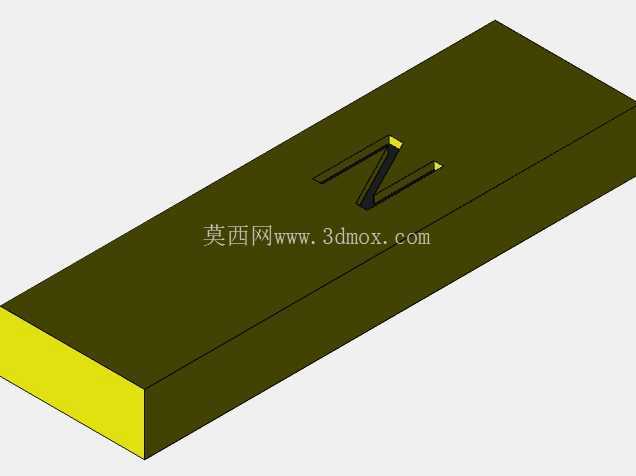

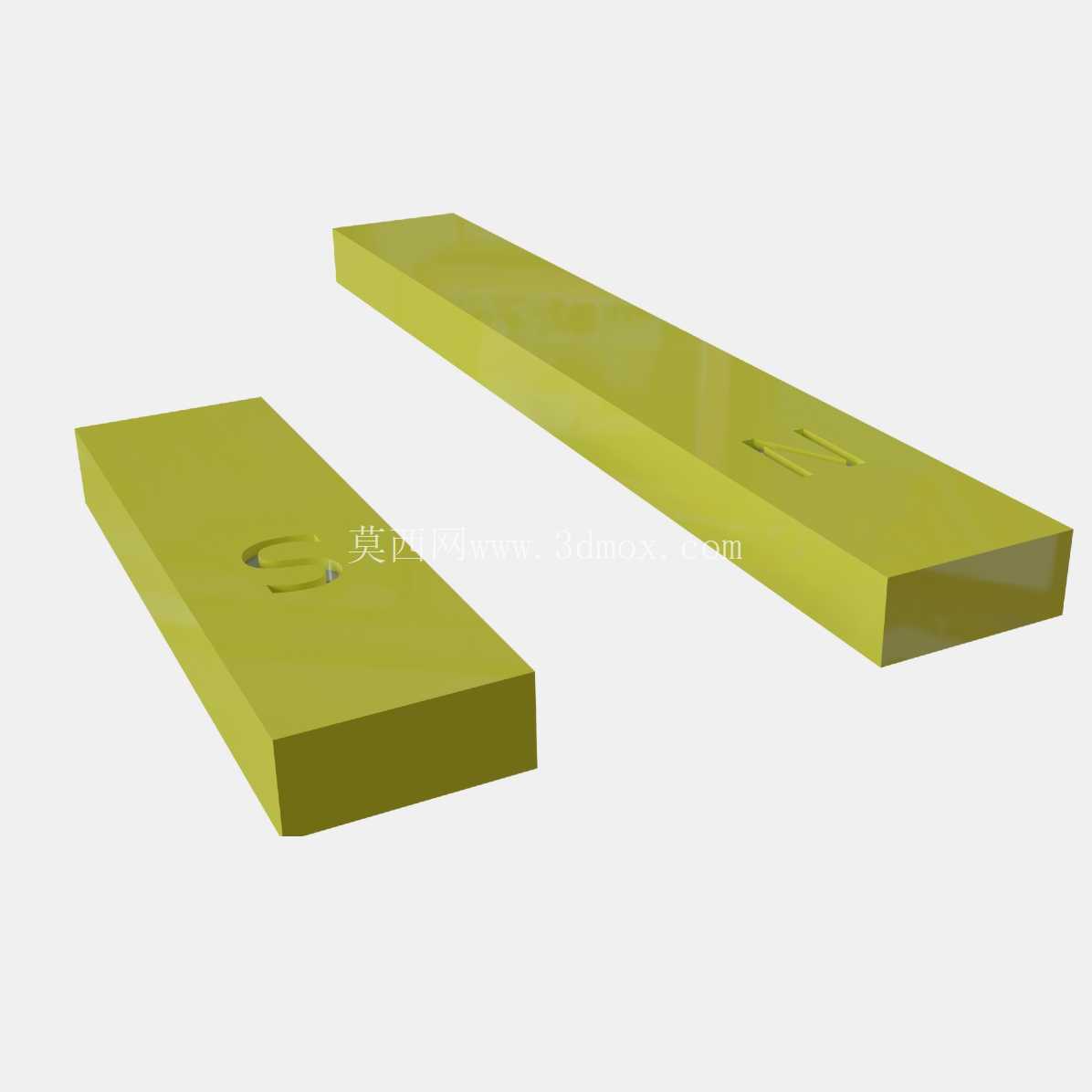

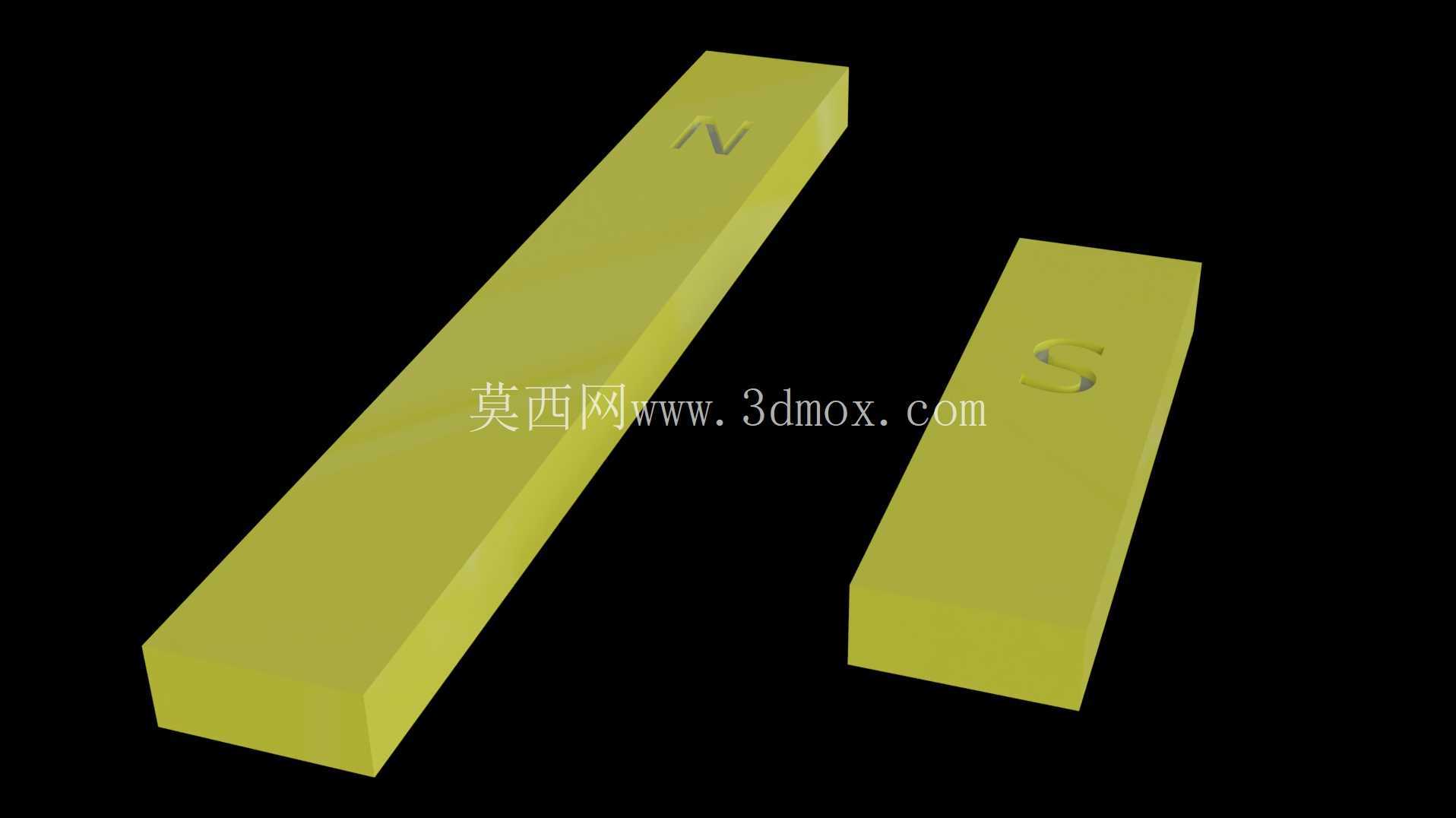

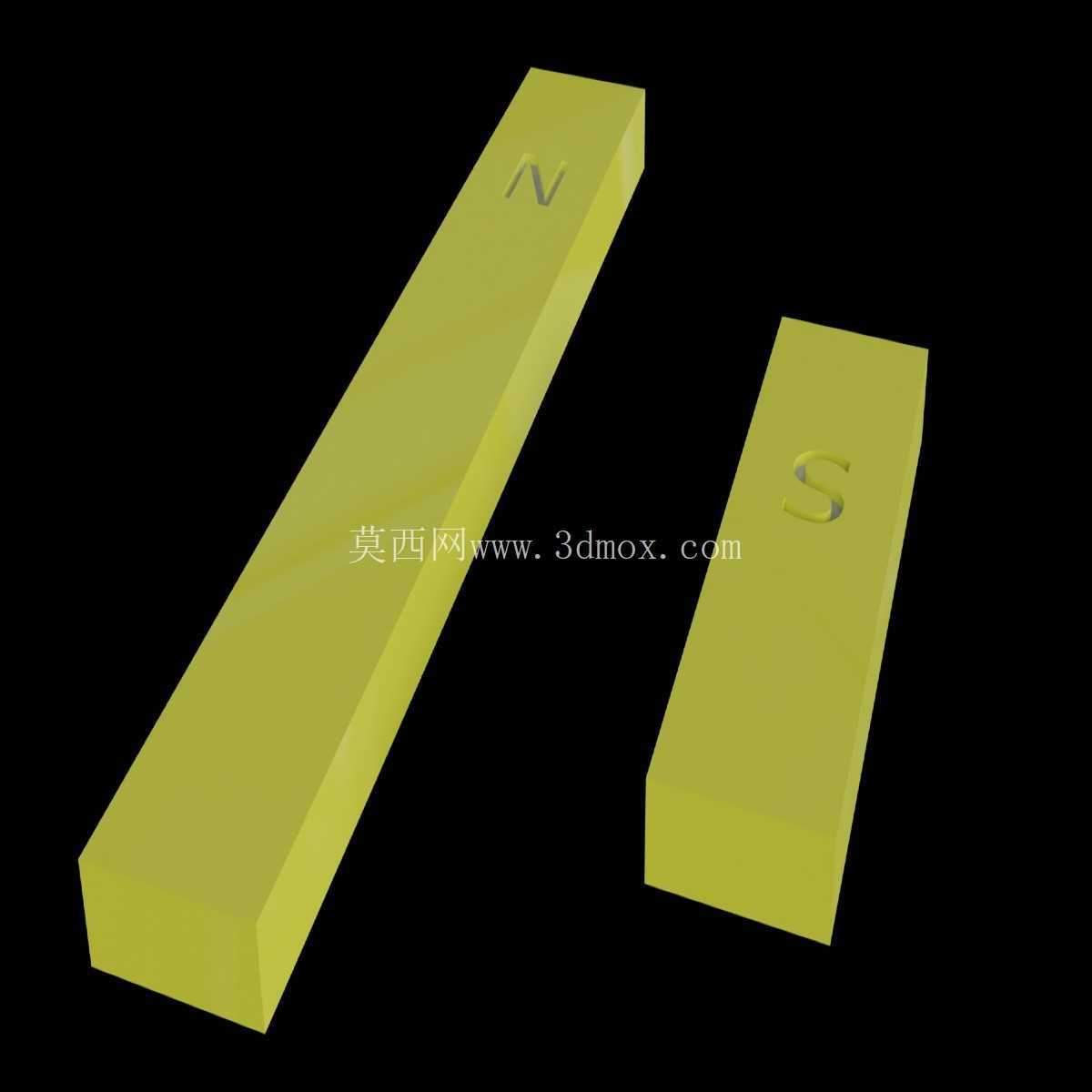

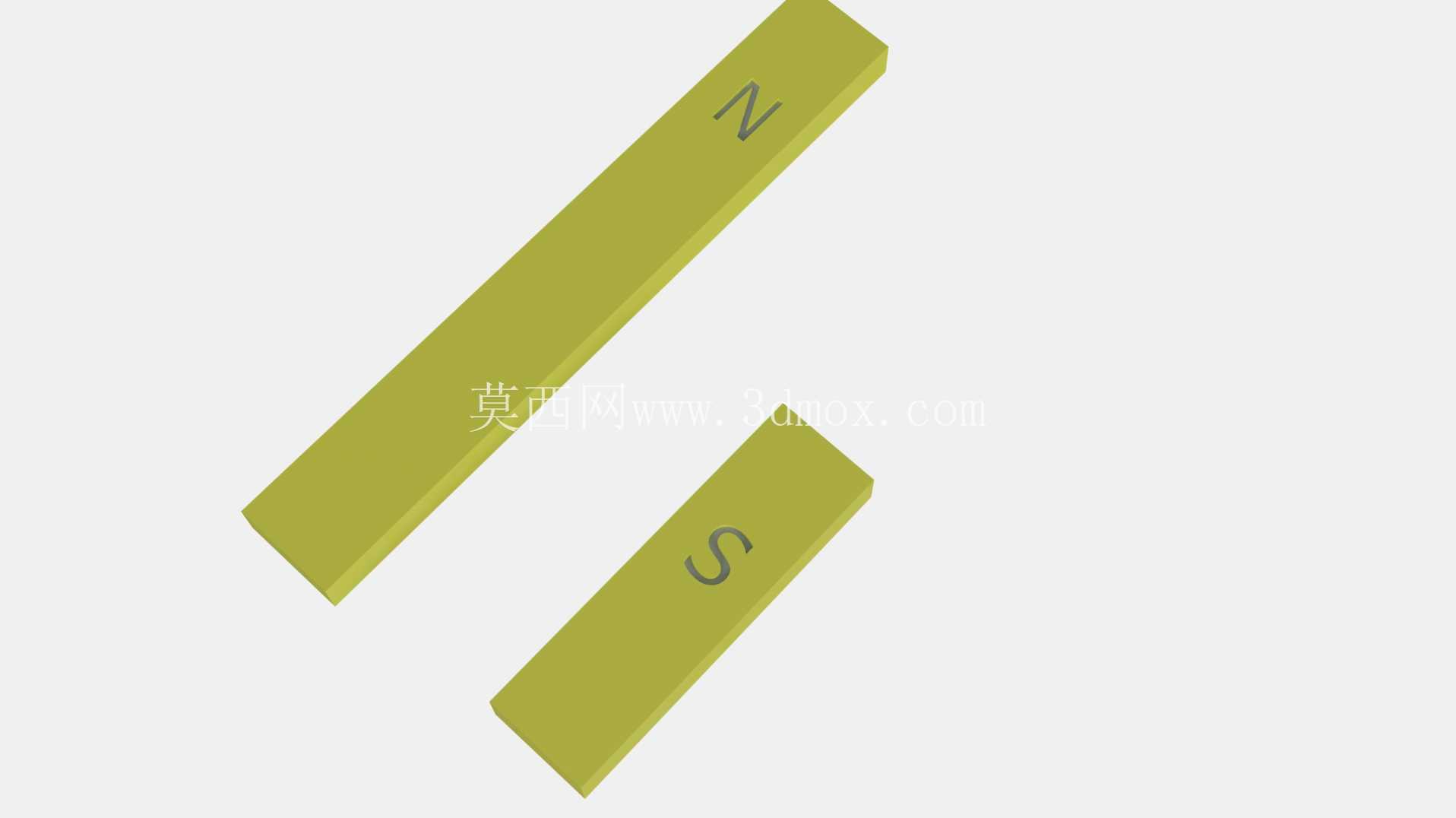

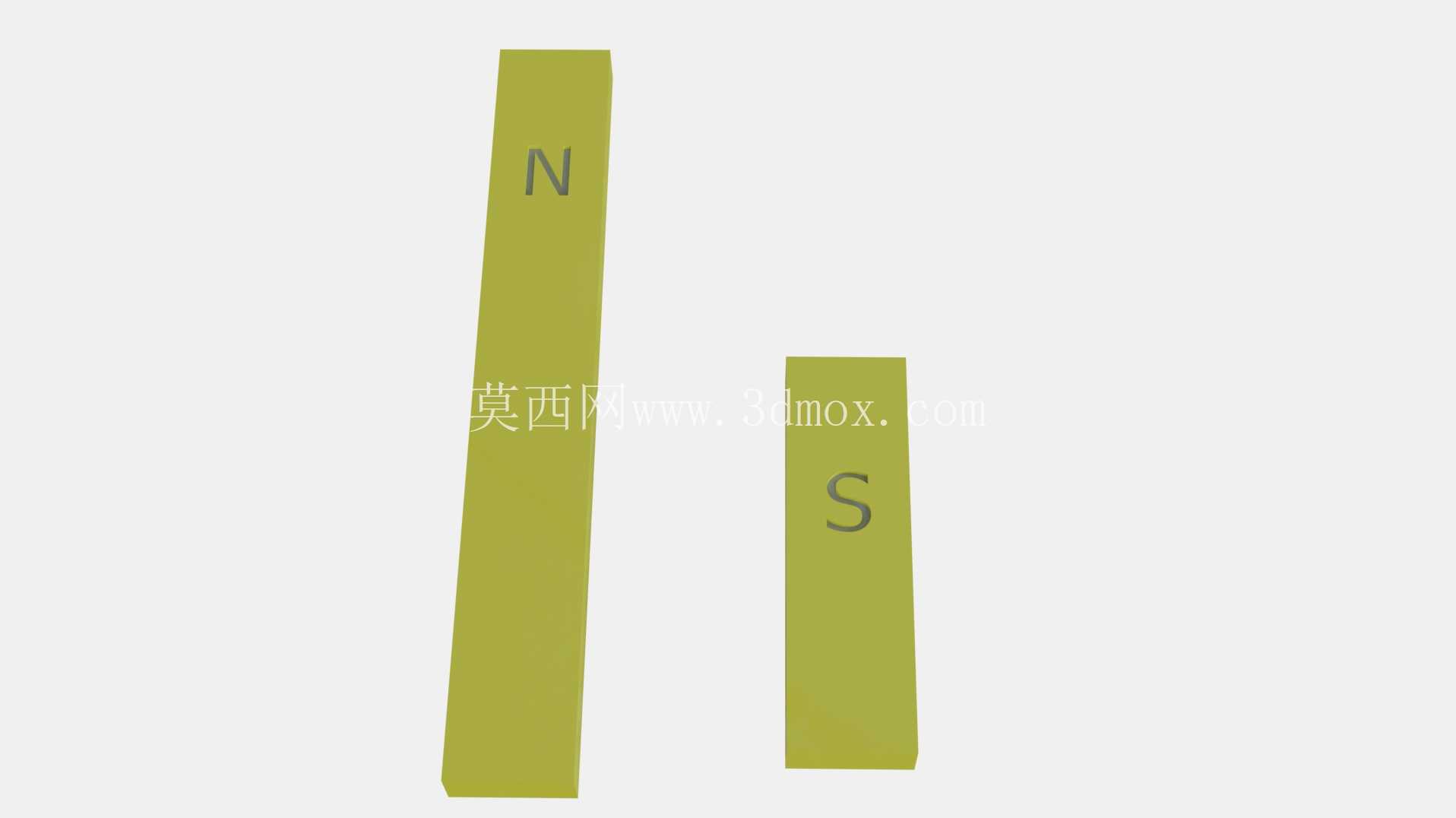

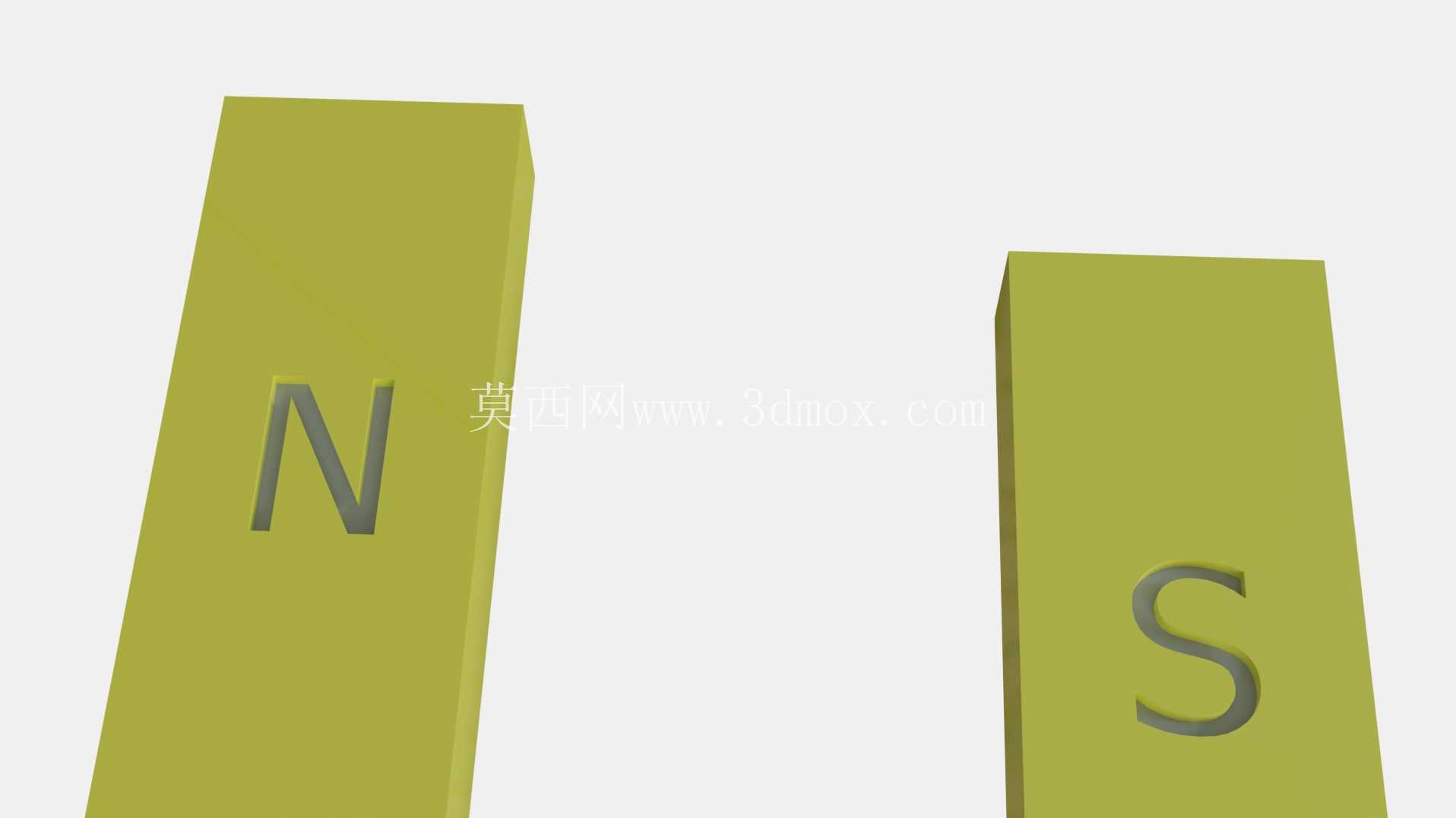

　　从功能实现的角度看，这类磁件不需要复杂的外形结构，核心是保证磁性能的均匀性和固定结构的可靠性：磁体的N极标识做在工作面一侧，安装时不需要额外做极性测试，直接对准感应器的触发面即可，能大幅减少现场安装的调试时间；磁体的非工作面预留了沉头安装孔位，可以直接用自攻螺丝或者机丝固定在井道的隔磁板支架上，不需要额外设计安装转接件，适配绝大多数主流品牌电梯的平层感应器安装尺寸。很多设计新手在做这类磁件建模的时候，容易忽略井道内的实际工况：电梯运行时井道内会有持续的气流扰动，还有长期运行带来的振动，所以磁体的边角都做了小倒角处理，既避免安装时割伤维保人员的手部，也能减少气流对磁件固定结构的持续冲击；磁体的工作面保持平面度公差，和感应器的触发面之间可以保持均匀的间隙，不会因为磁体表面凹凸导致磁场强度波动，出现信号误触发的问题。

　　在实际选型替换的时候，这类条形磁件的磁场覆盖范围刚好匹配电梯从减速到平层停靠的行程距离：当轿厢上行或者下行接近目标楼层时，轿顶的感应器首先进入磁体的磁场覆盖范围，控制系统接收到信号后开始切换运行速度，从高速运行切换到低速爬行，直到轿厢地坎和楼层地坎完全齐平时，感应器离开磁体的磁场范围，控制系统触发抱闸动作完成停靠，整个过程中磁体的磁场稳定性直接决定了平层精度的一致性，如果磁体局部退磁，就会出现感应器提前或者延后触发信号，导致平层高低差过大，影响乘客进出的安全性，甚至会出现绊倒的风险。

　　建模过程中需要重点关注安装孔的位置公差，两个安装孔的中心距要和常用的隔磁板支架孔位匹配，不需要现场重新打孔，减少现场施工的工作量；磁体的厚度尺寸要控制在合理范围，既要保证足够的磁通量满足感应器的触发阈值，也要避免磁体过厚导致和运行中的轿厢部件产生刮碰，很多现场改造的案例里，就是因为选用的磁体厚度过大，没有预留足够的安全间隙，运行一段时间后磁体被刮落，导致电梯出现错层急停的故障。另外这类磁件也可以用在货梯、施工升降机的位置检测环节，不同载重的设备只需要调整磁体的长度和磁场强度即可，基础的安装结构可以通用，不需要重新开模设计固定结构，能大幅降低配件的采购和仓储成本。
