工业码垛机械手三维结构设计作品

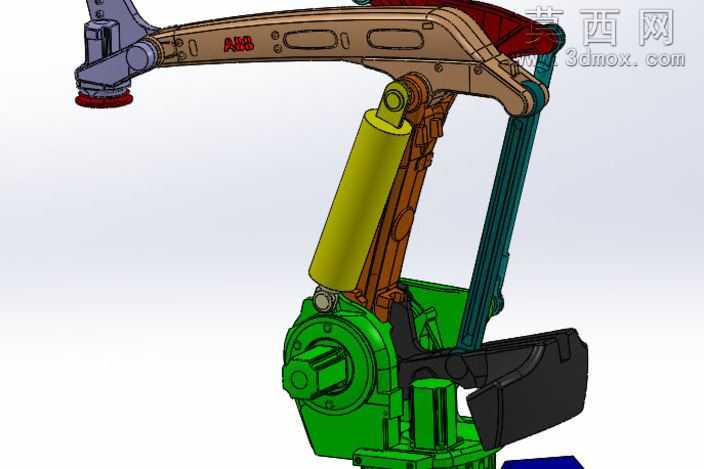

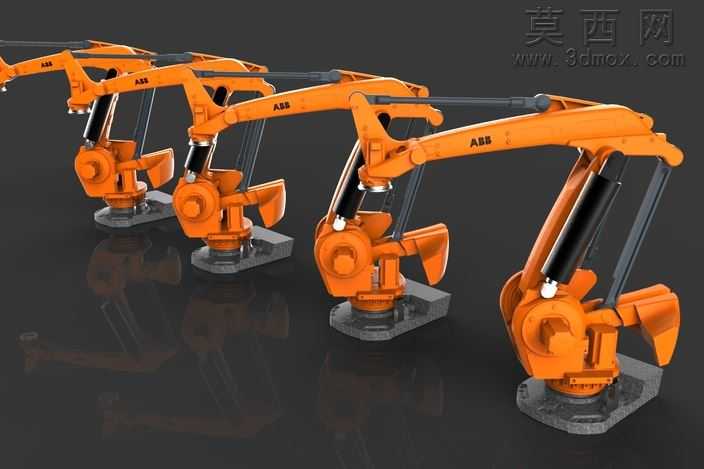

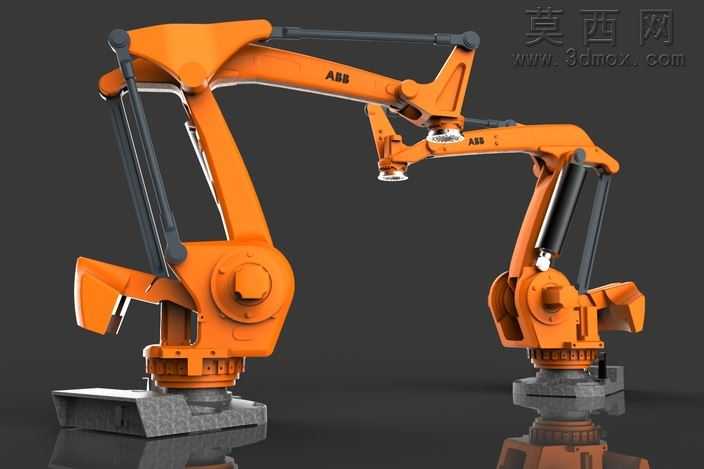

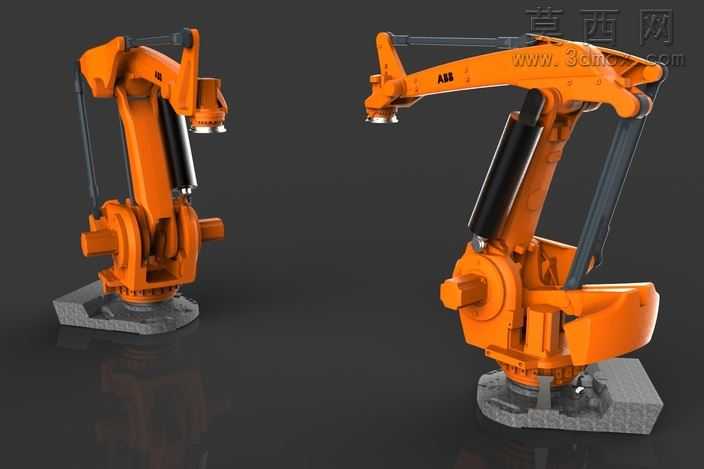

本作品为工业场景应用的码垛机械手三维结构设计，采用三维建模软件完成全参数化结构搭建，完整还原了重载码垛机械臂的全部机械结构细节。建模过程中遵循机械设计的装配逻辑，从底座回转机构开始逐层搭建，底座部分设计了集成式驱动安装位，预留了伺服电机与谐波减速器的装配空间，外壳采用绿色哑光金属材质渲染，还原了工业铸件的表面质感。大臂支撑结构采用棕褐色合金材质模拟铸钢构件，表面做了轻量化减重槽的细节刻画，臂身预留了气动管线与线缆的排布空间，臂端印有品牌标识细节提升模型真实感。中部的驱动油缸采用亮黄色工程漆面材质渲染，活塞杆部分做了镀铬金属的高反光质感处理，与周边铰接结构的转动副做了精准的同轴度约束，确保各关节的运动仿真逻辑符合真实机械臂的运动范围。小臂部分采用深绿色连杆结构设计，与大臂、末端执行器形成平行四边形联动机构，保证末端吸盘始终保持水平姿态，适配码垛作业中对物料水平搬运的需求。末端执行器采用真空吸盘结构，吸盘部分采用红色橡胶材质渲染，还原了柔性接触部件的质感，连接法兰做了金属机加工的表面细节处理。整体建模过程中对每一个铰接点都做了装配约束验证，确保各部件之间无干涉，转动副的活动范围符合真实码垛机械臂的作业参数，各结构件的壁厚、加强筋布局都参考了实际工业重载机械臂的设计规范，既保证了结构强度的合理性，也通过轻量化设计降低了臂身自重。渲染阶段采用了工作室均匀光照环境，对不同材质的反光度、粗糙度做了差异化调整，金属铸件的哑光质感、漆面的柔和反光、橡胶部件的漫反射效果都做了精细调试，让整体模型的视觉效果贴近真实工业设备的外观状态，完整呈现了码垛机械手从底座到末端执行器的全部结构组成与装配关系。
