液压驱动多自由度上下料作业机械手结构

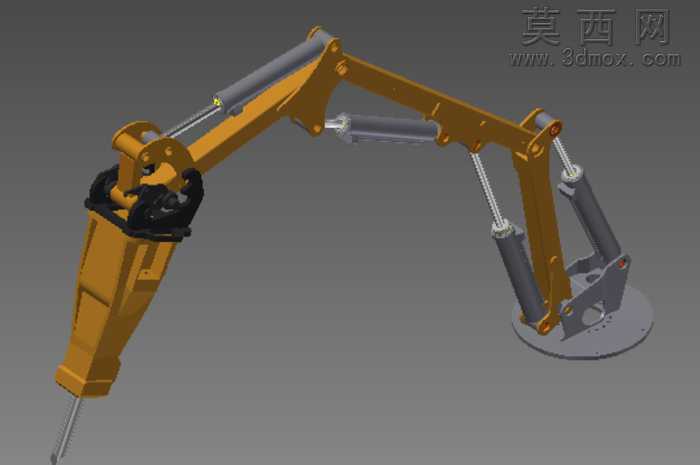

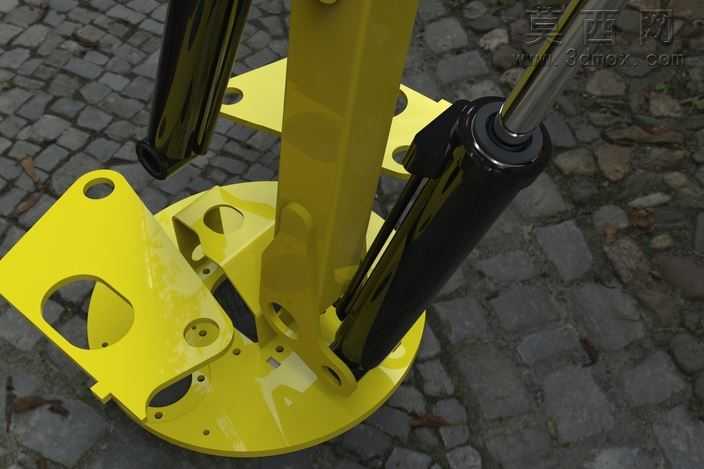

本作品为液压驱动式上下料作业机械手三维建模成果，建模阶段以实际工业场景中机床上下料、工件转序的作业需求为核心设计依据，首先完成整体运动链路的规划：采用回转底座搭配多段铰接臂的结构布局，从底座回转关节、大臂俯仰关节、小臂俯仰关节到末端执行器摆动关节，共设置四个可控运动自由度，可覆盖作业半径内不同高度、不同角度的上下料点位，适配常见机加工工位的物料取放行程要求。建模过程中对每一处铰接位置的配合公差做了参数化设定，确保各关节转动无干涉，运动行程符合液压元件的伸缩极限。材质与渲染环节，针对不同部件的实际工业材质做了区分赋值：机械臂主体结构件采用喷涂工业黄的铸钢材质，还原工程设备常用的防护漆面质感，表面添加细微的颗粒质感模拟实际铸件的漆面肌理；各驱动液压缸采用缸筒镀铬亮面金属搭配缸座哑光铸铁的材质组合，活塞杆部分做高反光金属质感处理，还原液压元件的真实外观；铰接销轴、紧固件做发黑处理的金属材质，末端执行器的夹持结构采用高耐磨合金钢材质，底座安装板做机加工面的哑光金属质感，整体渲染采用中性灰影棚环境，打光采用多组柔光光源突出结构轮廓，避免过强反光遮挡结构细节。结构设计上，采用液压缸直驱各臂段的传动方案，相比电机丝杠驱动具备更大的输出扭矩，可适配大重量工件的上下料作业，各液压缸的安装铰接点位置经过运动仿真验证，确保在全行程运动过程中无死点、无结构碰撞，臂段内部预留了液压管路、传感线路的布设空间，底座设置有标准安装法兰孔位，可直接固定在生产线工位基座上。设计思路围绕工业实用性展开，摒弃冗余的装饰性结构，所有结构特征均服务于运动性能与负载能力，末端执行器预留了快换接口，可根据抓取工件的外形更换夹爪、真空吸盘等不同执行端，拓展设备的适用场景，建模过程中所有零件均采用参数化绘制，可根据实际负载需求调整臂段长度、缸径参数，快速衍生出不同规格的同系列机械手模型，整体装配关系完全还原实际设备的装配逻辑，可直接用于运动仿真演示、作业范围校验、生产布局规划等场景。
