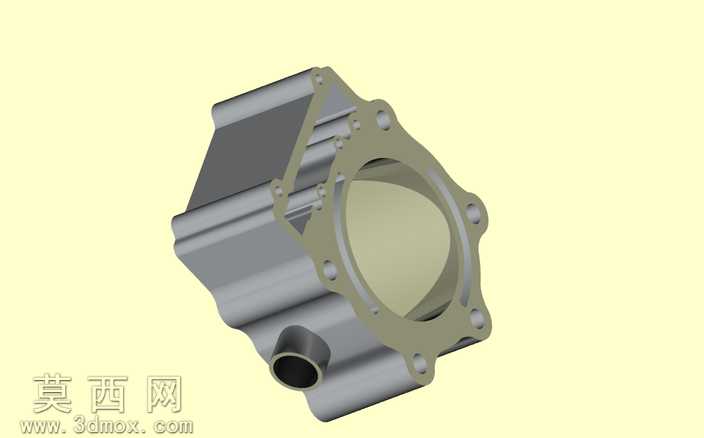

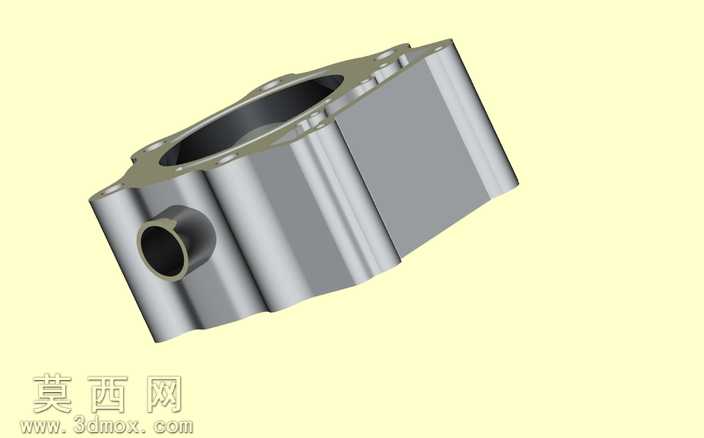

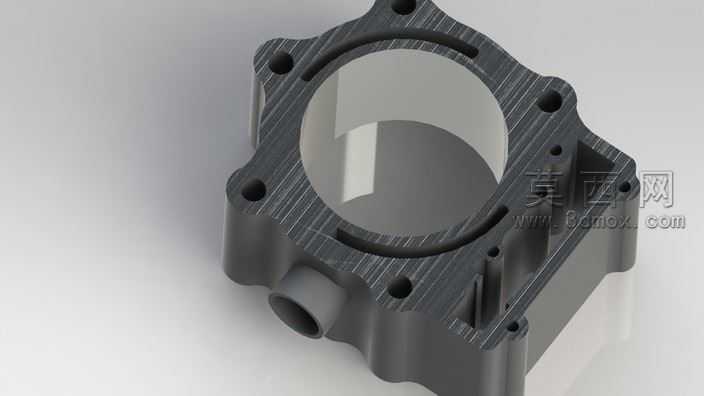

液压油缸缸体精密结构三维设计

本作品为液压油缸核心缸体部件的三维参数化设计成果，建模阶段采用自顶向下的设计思路，先梳理液压油缸的工作工况与装配约束关系，确定缸体需要承载的液压压力、与端盖及活塞的配合公差、进出油口的通径参数，再逐步搭建三维特征。建模过程中优先使用草图驱动的特征建模方式，对缸体外缘的安装孔位采用圆周阵列特征实现，保证各孔位的位置度公差符合液压元件的装配要求，进出油口的凸台结构采用拉伸与圆角过渡结合的方式，既保证油道的通流面积，又避免应力集中问题。材质渲染阶段，针对缸体常用的硬质铝合金或铸铁材质特性，调整材质的粗糙度、金属度与反射参数，还原金属切削加工后的表面纹理，对安装孔的内壁、缸筒内孔的精加工面单独赋予高光洁度的材质属性，区分粗加工外表面与精加工配合面的视觉差异。结构设计上充分考虑液压油缸的实际使用需求，缸筒内壁的壁厚经过受力校核，保证在额定液压压力下不会出现形变，外缘的异形法兰结构兼顾安装定位的便利性与整体轻量化要求，侧边的油口接口预留了标准管螺纹的装配空间，各边角位置均做了倒角或圆角处理，去除锐边避免装配时划伤密封件。整体模型的特征树结构清晰，各参数可根据不同的缸径、行程需求进行快速调整，适配不同规格的液压油缸设计迭代，模型的装配基准与实际加工基准保持一致，可直接导出工程图用于后续的加工生产参考，渲染效果真实还原了零件加工完成后的实物状态，可用于产品装配演示、技术方案展示等场景。
