门窗生产用移动承载工装结构设计

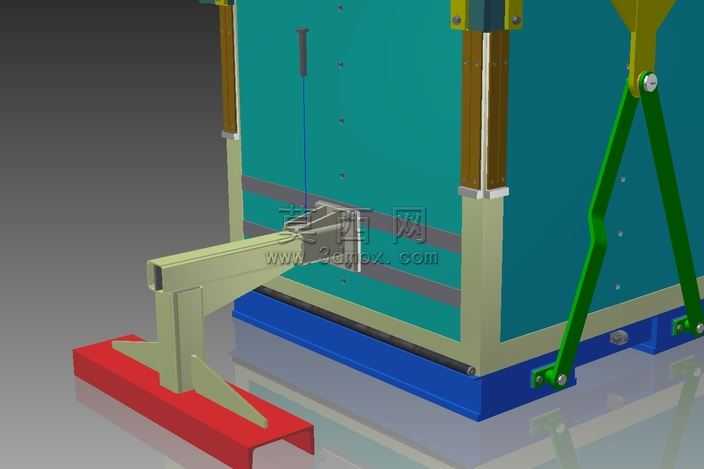

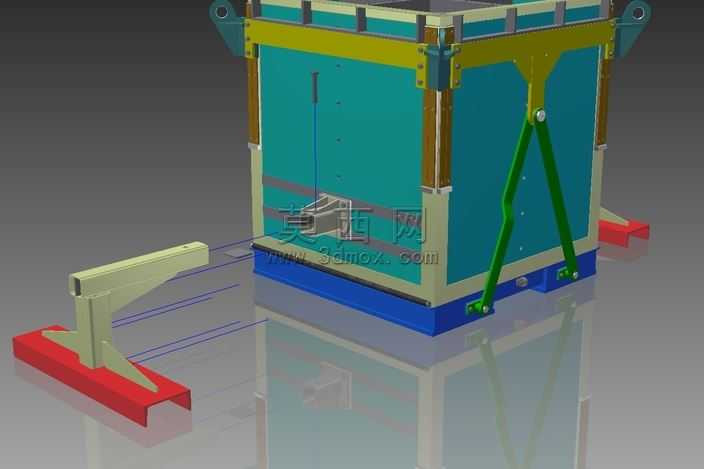

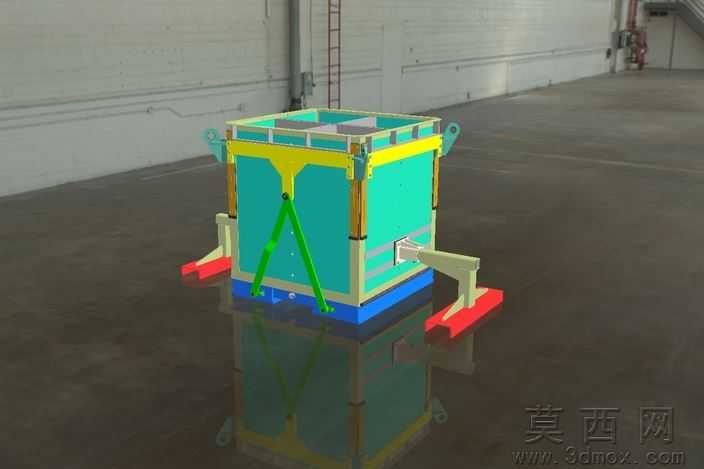

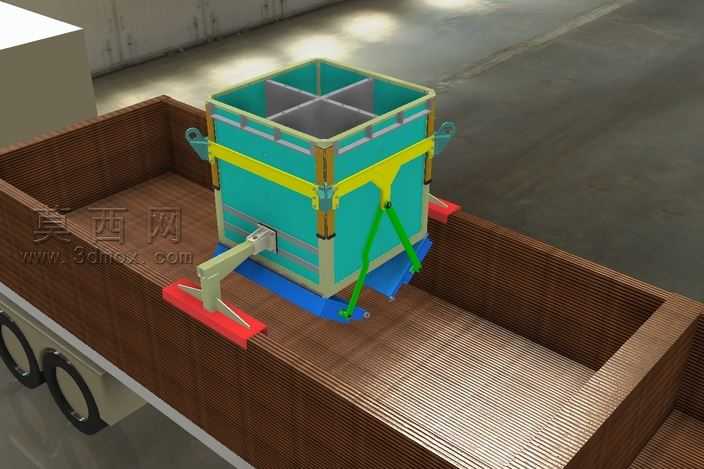

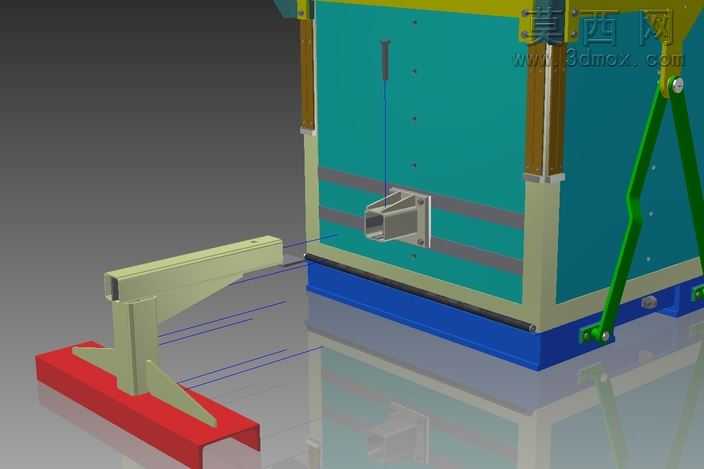

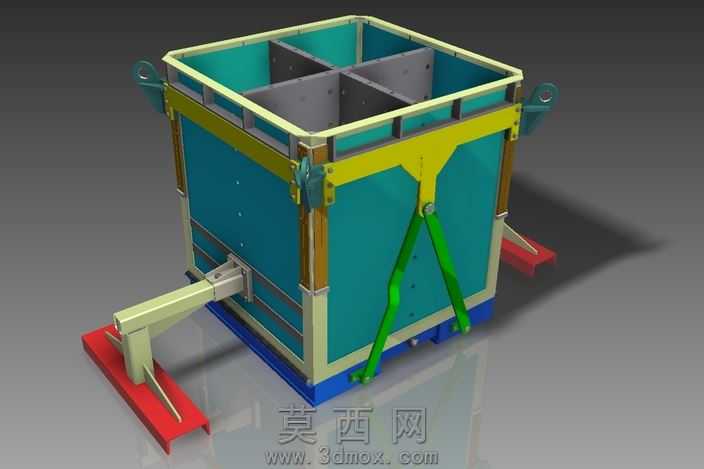

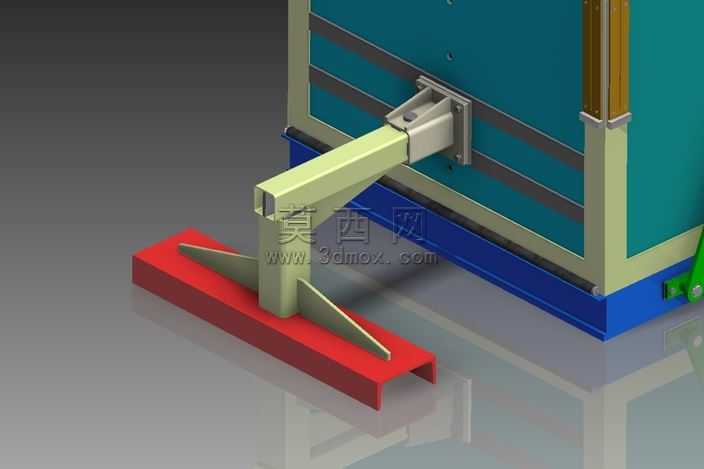

车间现场门窗组配工位的承载工装，常因型材边角磕碰、工装与待加工件定位偏差出现批量返工，这套移动承载结构的设计，从加工适配视角出发，把现场容易忽略的公差匹配、操作冗余问题揉进每一处细节里。工装底部的红色基座采用槽型截面设计，不是随意选的型材规格，槽宽刚好适配车间通用地牛叉齿的进入尺寸，叉齿插入深度预留了120mm的安全余量，避免转运时工装前倾滑落，基座表面做了2mm深度的防滑滚花，待加工的门窗框体落位时不会因为地面轻微震动出现位移，省去了每次转运前反复校准位置的步骤。支撑臂与基座的连接位置没有采用常见的满焊工艺，而是留了3处M6的螺栓调节孔，现场工人可以根据不同批次门窗框的厚度，微调支撑臂的伸出长度，调节范围覆盖40mm到120mm的框体厚度，不用为不同规格的门窗单独更换工装，减少车间工装存放的占地压力。支撑臂前端的定位块做了15度的导向斜角，框体推送到位时能顺着斜角自动滑入定位槽，不用工人反复抬着框体对准卡位，单工位上料时间能缩短近三分之一。后方的主承载箱体侧板采用波纹加强结构，侧板厚度只有2mm，却能承受单批次12组门窗框的侧压力，不会因为长期堆载出现侧板鼓包变形，箱体底部的蓝色包边采用圆角过渡，避免工人转运时被尖锐边角刮伤工作服甚至磕碰受伤。侧边的绿色支撑脚采用可翻转结构，工装停靠在工位旁时，把支撑脚翻下撑住地面，就算不小心撞到工装侧面，也不会出现侧翻，支撑脚底部贴了5mm厚的丁腈橡胶垫，撑在环氧地坪上不会留下划痕，也能抵消一部分车间地面不平整带来的晃动。箱体上的金属锁扣位置特意做了下沉处理，锁扣扣合后表面和侧板齐平，不会突出侧板刮蹭到门窗表面的喷涂涂层，锁扣的弹簧力度经过调试，单手就能拨开扣合，不用双手操作耽误上料节奏。所有结构的棱边都做了R2的倒角处理，没有尖锐的毛刺边，不管是加工工装本身还是后期现场使用，都能减少划手的风险。工装表面的绿色喷涂采用耐磨环氧粉末，耐车间常见的切削液、密封胶腐蚀，就算长期沾到这些污渍，用抹布一擦就能干净，不会出现漆面脱落生锈的问题，延长工装的实际使用寿命。
