轨道式可调节凹口工业照明灯具结构设计

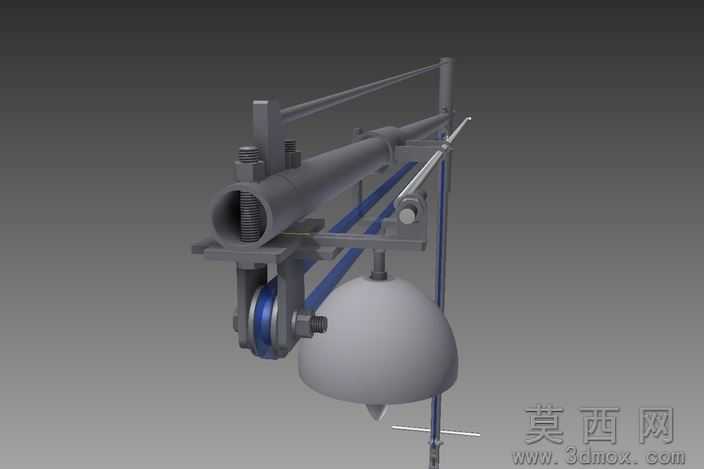

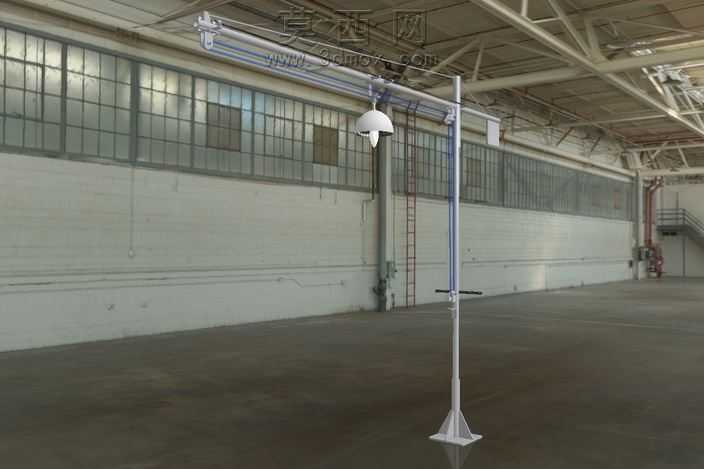

本作品为轨道式可调节凹口工业照明灯具的三维建模成果，建模过程中严格遵循机械结构装配逻辑，对各组成部件进行了1:1比例的参数化还原。首先针对轨道滑移主体部分，采用拉伸、切除、螺纹扫描等建模命令，精准还原了轨道杆的内螺纹连接结构、滑移支座的卡槽限位结构，确保支座可沿轨道实现顺畅的水平位移调节，同时通过螺栓锁紧结构的细节建模，还原了位置锁定的机械原理，所有配合面均按照间隙配合的公差要求进行建模处理，保证虚拟装配时无干涉问题。针对连接传动部分，对带轮调节组件进行了精细化建模，还原了带轮的轮槽结构、连接轴的轴肩定位结构、调节拨杆的铰接结构，通过该组件可实现下方灯罩的角度与高度微调，建模时对铰接位置的转动间隙进行了合理设置，还原真实结构的活动自由度。针对凹口灯罩部分，采用曲面建模命令构建灯罩的半球凹面造型，精准还原凹口的聚光结构特征，对灯罩顶部的吊装连接座进行了实体建模，还原其与调节组件的螺栓连接结构，同时对灯罩表面的哑光漫反射材质进行了材质参数调试，还原工业照明灯具的真实质感。建模完成后通过渲染模块对整体结构进行材质赋予，金属杆件部分赋予磨砂金属材质，带轮部分赋予工程塑料与橡胶组合材质，灯罩部分赋予哑光喷涂金属材质，通过三点布光的渲染设置，清晰展现各部件的结构层次与装配关系，整体设计兼顾轨道滑移的便捷性、角度调节的灵活性与凹口灯罩的聚光实用性，可用于工业工位照明场景的结构方案验证与展示。
