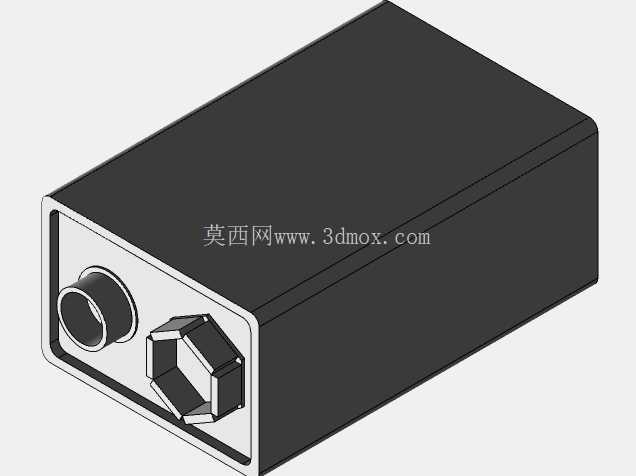

方形9V叠层供电电池结构三维数模

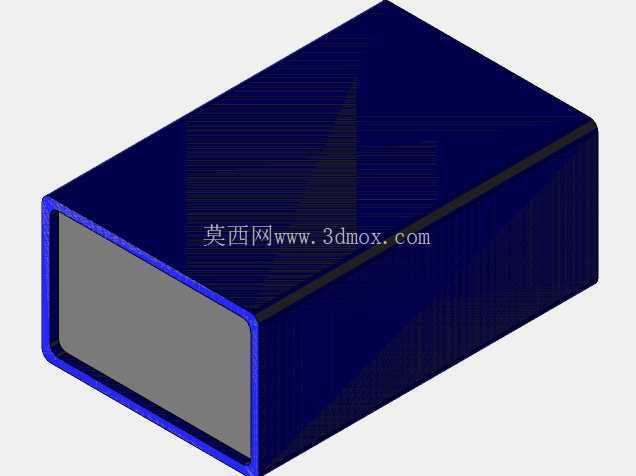

　　在工业测控、手持检测仪器、小型无线传感节点这类对供电体积有严格约束的场景里，9V方形叠层电池是应用极广的独立供电单元，不同于圆柱电芯的排布逻辑，这类电池的结构设计直接决定了仓体适配性、电极接触可靠性以及批量装配的容错空间。做这类电池的三维结构建模时，首先要锚定的是外壳的安装边界——常规民用与工业通用款的9V方形电池，主体壳体为带圆角的长方体结构，棱边做R1.2-R1.5的圆角过渡，既避免注塑壳体的应力集中开裂问题，也能在装入电池仓时减少卡滞风险，壳体壁厚控制在0.8-1.0mm区间，兼顾结构强度与内部电芯的容纳空间，整体外形尺寸严格匹配通用9V电池仓的公差要求，长宽高方向的尺寸偏差控制在±0.2mm以内，避免出现装仓过松导致接触不良、或是过紧无法顺利装入的问题。

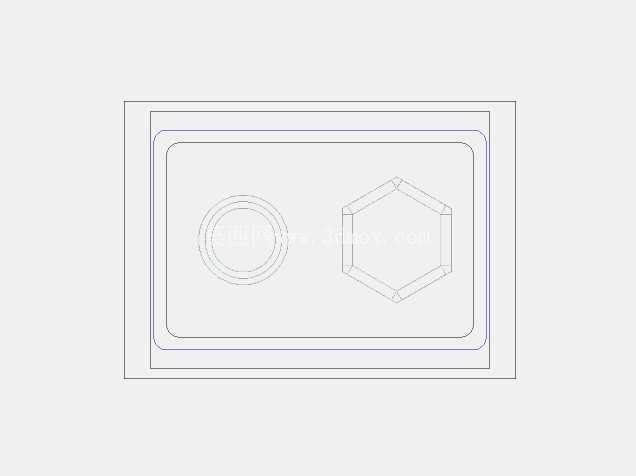

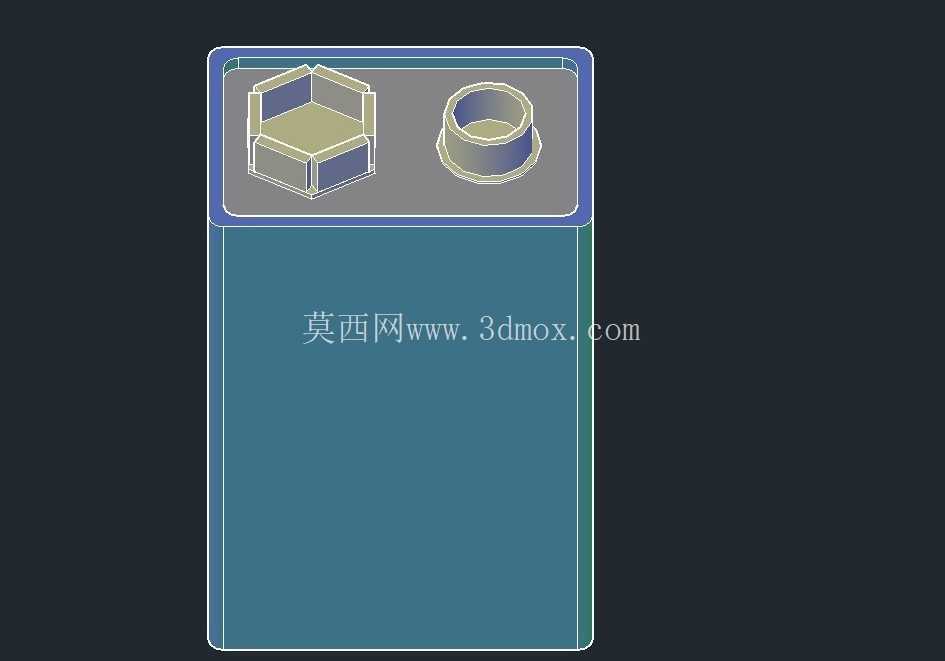

　　从功能特性来看，这类电池的顶部电极区域是结构设计的核心，不同于圆柱电池的端面正负极布局，9V方形电池的两个电极采用同端凸起式布局，分别为扣式正极与筒状负极，两个电极的中心距严格遵循行业通用标准，电极凸起高度控制在3.2-3.5mm，确保与电池仓内的弹片接触时能有足够的压缩行程，即便设备出现小幅振动、跌落的情况，也不会出现电极脱开断电的问题。建模时需要特意还原电极与壳体顶面的配合公差，电极根部与壳体注塑结合处做一圈0.3mm的密封凸台，模拟实际生产中的超声波焊接密封结构，这个结构能避免电池在长期存放过程中出现电解液渗漏的问题，同时也能提升壳体顶部的结构强度，防止电极受侧向力时出现根部断裂。

　　实际建模过程中，壳体的分模线位置设置在壳体高度方向1/3处，这个位置的选择是结合注塑生产的脱模逻辑确定的，分模线处做0.1mm的断差处理，还原实际注塑件的合模痕迹，避免模型出现过于理想化的无分模线结构，导致后续做设备装配仿真时出现干涉误判。壳体表面的纹理采用细晒纹处理，建模时通过表面微结构的偏移来还原这种质感，这种纹理一方面能提升手持更换电池时的摩擦力，另一方面也能掩盖注塑过程中产生的轻微流痕、缩印等外观缺陷。

　　从应用适配的角度来说，这个三维数模可以直接用于各类手持仪器、烟雾报警器、无线万用表、小型遥控装置的电池仓结构设计验证，在做结构干涉检查时，不需要额外简化模型就能直接导入装配体，核对电池装入后的剩余空间、电极与仓内弹片的接触行程、电池仓盖扣合后的间隙是否符合设计要求。很多新手工程师在做电池仓设计时，容易忽略电池顶部电极周围的安全间隙，这个模型特意还原了电极周围3mm范围内的无遮挡区域要求，避免仓内的加强筋、定位柱距离电极过近，导致装配时压弯电极、或是造成正负极短路的风险。

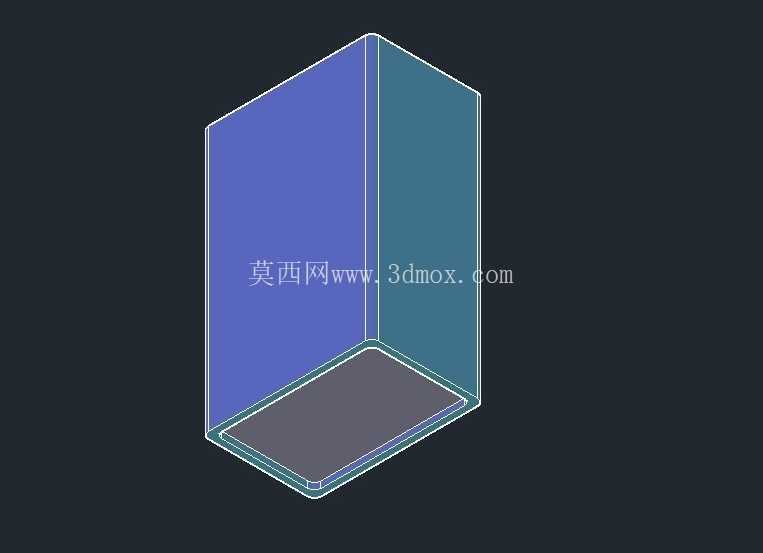

　　另外在结构细节上，电池壳体底部做了0.5mm的内凹设计，这个结构一方面是为了在堆叠存放时能与另一块电池的顶部电极形成错位避让，减少运输过程中电极被挤压变形的概率，另一方面也能在电池底部预留出贴标区域，不会因为标签的厚度导致电池整体高度超差。壳体的两个大侧面做了轻微的脱模斜度，斜度控制在0.5°，既方便注塑生产时的脱模，也能在装入电池仓时形成顺畅的导入导向，不会出现直壁结构容易产生的卡滞问题。

　　做这类通用标准件的三维建模，最核心的要求不是外观的渲染效果有多精致，而是所有配合尺寸、安装边界、结构细节都要和实际量产的零件保持一致，这样结构工程师在做整机设计时，直接调用这个数模就能完成电池仓的结构校核，不需要反复打样测量实际电池的尺寸，能大幅缩短研发阶段的验证周期。尤其是在做小型便携设备的结构设计时，电池的占用空间是整机布局里最先要锁定的尺寸，精准的电池数模能帮工程师合理规划PCB板、按键、接口的位置，避免后期因为电池尺寸偏差导致整体结构需要大改。
