商用车悬架用多片叠层钢板弹簧结构设计

　　在商用车底盘悬架系统的弹性元件选型中，多片叠层式钢板弹簧是承载能力适配范围最广、工况耐受度最高的结构形式之一，广泛应用于轻卡、中重卡、客车以及非道路工程车辆的非独立悬架结构中，核心作用是传递车架与车桥之间的各向作用力，缓冲路面颠簸传递到车架的冲击载荷，同时配合减震器衰减行驶过程中的振动，保障车辆行驶的平顺性与操控稳定性。这类多片弹簧的设计逻辑完全围绕载荷传递路径展开，不同于单片变截面钢板弹簧的轻量化取向，叠层结构通过多片长度递减的合金弹簧钢片叠加组合，在等效刚度匹配上可以覆盖更宽的载荷区间，空载时仅靠上部较短的几片钢片参与变形提供基础刚度，满载时所有钢片共同受力承载，能够在不额外增加悬架结构复杂度的前提下，兼顾空载平顺性与满载承载能力。

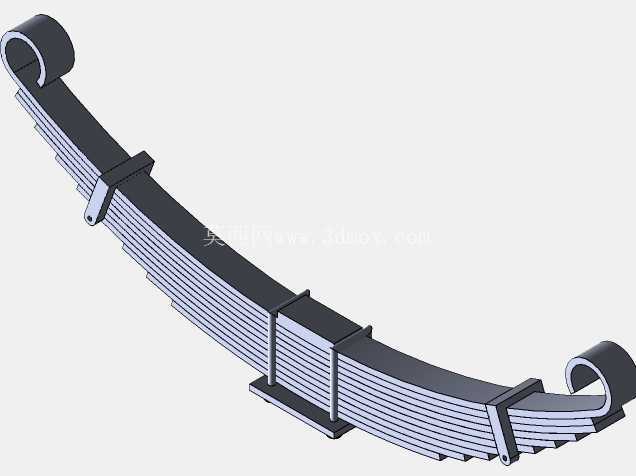

　　从结构细节来看，每片弹簧钢片的厚度统一设定为10毫米，这个厚度参数是结合常用60Si2Mn弹簧钢的许用弯曲应力、常见商用车单桥3-8吨的额定载荷区间反复校核确定的，既不会因为单片过厚导致弹簧整体刚度过大、小冲击下变形不足影响平顺性，也不会因为单片过薄需要叠加过多钢片导致弹簧总成自重过大、增加簧下质量影响操控响应。弹簧两端的卷耳结构是核心安装接口，前端卷耳通过销轴与车架上的固定吊耳铰接，作为弹簧承载时的固定旋转支点，后端卷耳则与车架上的活动吊耳连接，用来补偿弹簧受载变形时的长度变化，避免结构卡滞；卷耳的内径尺寸匹配常规商用车悬架的销轴直径，卷耳处的衬套安装位预留了足够的压装余量，能够适配橡胶衬套或者金属复合衬套的压装需求，满足不同工况下的铰接缓冲要求。

　　弹簧片之间通过中部的中心螺栓实现各片的定位对齐，中心螺栓的位置恰好对应车桥上方的弹簧安装座中心，保证承载时各片弹簧的受力中心与车桥载荷传递中心重合，避免偏载导致的单片弹簧异常磨损或者断裂；多道U型螺栓安装位的压块结构，一方面在装配时通过U型螺栓将整个弹簧总成与车桥刚性固定，另一方面限制各片弹簧之间的横向错位，避免车辆转向或者侧倾时弹簧片发生横向窜动。在实际建模过程中，每片弹簧的曲率半径是按照等强度梁的受力逻辑逐片递减设计的，最长的主片曲率半径最小，后续每一片长度缩短的同时曲率半径逐步增大，这样的设计能够保证弹簧在自由状态下各片之间存在预压紧力，受载变形时各片能够逐步贴合参与承载，避免出现载荷突变导致的刚度跳变；同时各片弹簧的接触边缘都做了小倒角处理，减少片与片之间的应力集中，也能降低工作过程中的接触磨损。

　　从安装边界来看，整个弹簧总成的弧高、伸直长度、卷耳中心距完全匹配常规商用车前/后悬架的安装空间，不需要额外改动车架或者车桥的安装支座位置就能直接适配选型；弹簧总成的宽度方向尺寸匹配常规U型螺栓的跨距，安装时不需要定制专用的连接附件。这类多片弹簧的工况适应性极强，除了常规公路运输车辆，在矿山作业的工程车辆、农用运输车辆上也大量使用，叠层结构即使出现单片弹簧断裂，剩余的钢片依然能够提供临时承载能力，避免车辆直接失去行驶能力，相比其他弹性元件的故障容错率更高；在日常维护中，只需要定期在片与片之间涂抹润滑脂减少摩擦磨损，检查U型螺栓的紧固力矩即可，维护成本远低于空气悬架或者单片变截面弹簧。建模过程中需要特别注意各片弹簧之间的装配间隙模拟，自由状态下相邻钢片除了中心螺栓和压块位置，其余区域保留微小的均匀间隙，受载变形时间隙逐步消除，这样的模型在后续做悬架运动仿真、有限元应力分析时，才能更准确地模拟弹簧的实际刚度变化特性，避免出现仿真刚度与实际刚度偏差过大的问题；卷耳位置的应力集中区域做了局部网格细化的预留结构，方便后续做疲劳寿命分析时直接提取应力结果，不需要再对模型进行二次修补。
