一体式防护框架小型四旋翼飞行器结构设计

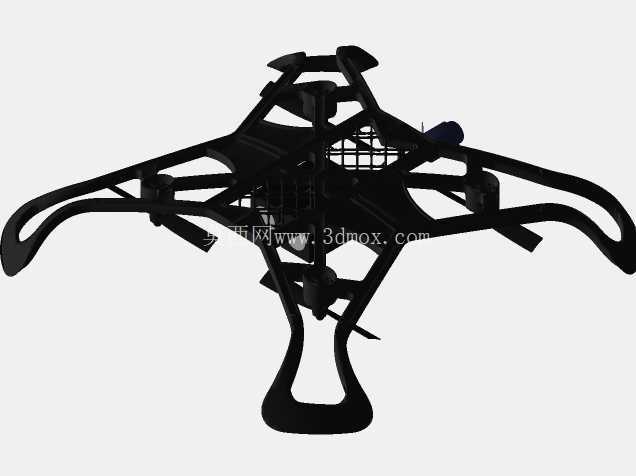

　　这款小型四旋翼飞行器采用一体化成型的防护式机架结构，整体框架将四个旋翼的安装位、机身核心承载区、起落支撑结构做了连通式设计，没有额外拼接的分体式防护圈，从根源上减少了装配环节的紧固件数量，也降低了飞行过程中连接部位松动的概率。从实际应用场景来看，这类结构的飞行器非常适合室内近距作业、教学实训、狭小空间巡检类场景，外扩的框架边缘在碰到墙面、管线、室内障碍物时，会先于旋翼接触碰撞面，避免桨叶直接撞击硬物导致炸机，同时也能降低高速旋转的桨叶触碰操作人员造成伤害的风险。

　　从功能特性上看，机架中部预留了规整的镂空安装区域，可直接放置飞控板、电调、电池等核心电子元件，镂空结构一方面能减轻整机自重，提升续航表现，另一方面可以给电子元件留出足够的散热空间，避免长时间飞行时热量在密闭舱内堆积影响元件稳定性。四个机臂从中心舱体向外平滑延伸，末端的电机安装位做了下沉式定位结构，安装电机时不需要额外做同轴度校准，定位台阶可以直接保证电机输出轴与机臂平面的垂直度，减少装配误差带来的飞行震动问题。机臂与中心舱的过渡位置做了圆弧加厚处理，这个位置是飞行过程中受力最集中的区域，加厚设计可以抵消电机运转带来的交变应力，避免长时间飞行后机臂出现疲劳断裂。

　　设计思路上没有采用常见的平板式机架加外置防护圈的组合方案，而是将防护功能集成到机架主体结构中，框架的上沿高度略高于旋翼旋转平面，下沿延伸至起落支撑位置，一体成型的结构让整个机架的受力传递更均匀，碰撞产生的冲击力会沿着框架肋条分散到整个机身，而不是集中在防护圈与机臂的连接点上。机架下方的支撑结构做了宽面弧形设计，降落时接触面积更大，即使在不太平整的桌面、地面降落，也能保持机身稳定，不会出现侧翻磕碰桨叶的情况，支撑结构的高度预留了足够的空间，可在机身下方挂载小型摄像头、传感器等任务载荷，不会因为载荷突出影响降落平稳性。

　　从安装边界尺寸来看，整机对角线旋翼轴距控制在小型飞行器的常规适配范围，框架外沿的最大尺寸刚好覆盖旋翼旋转的最外端，不会额外增加过多的飞行风阻，机架的安装孔位按照通用微型飞控、微型无刷电机的标准孔距设计，不需要二次打孔改装就能直接适配市面上多数通用微型无人机配件，电池仓的预留空间可以适配不同容量的2S微型锂电池，用户可以根据实际续航需求灵活选择电池规格，不需要调整机架结构。框架表面的镂空肋条在保证结构强度的同时，尽可能减少了实体材料的用量，让整机自重控制在较低水平，配合小尺寸桨叶可以实现更灵活的姿态响应，在狭小空间内穿梭时可以快速完成转向、避障动作。另外，机架顶部预留了小型设备安装位，可以根据需求加装GPS模块、视觉传感器等扩展配件，安装位的定位结构与中心舱的重心位置重合，不会因为加装配件导致整机重心偏移影响飞行稳定性。
