电站建设钢结构厂房框架三维设计

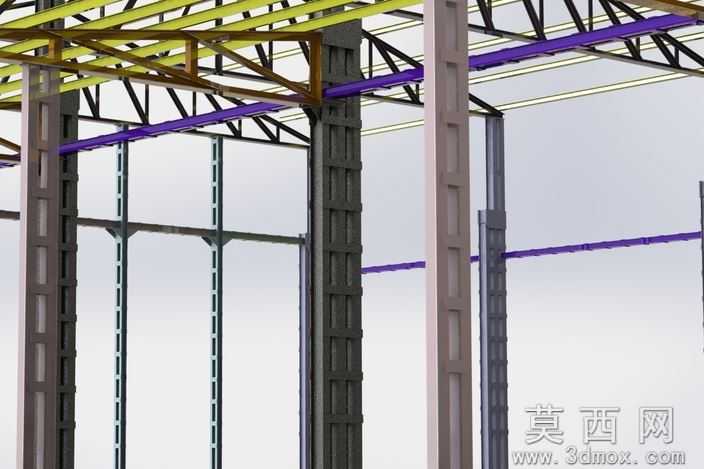

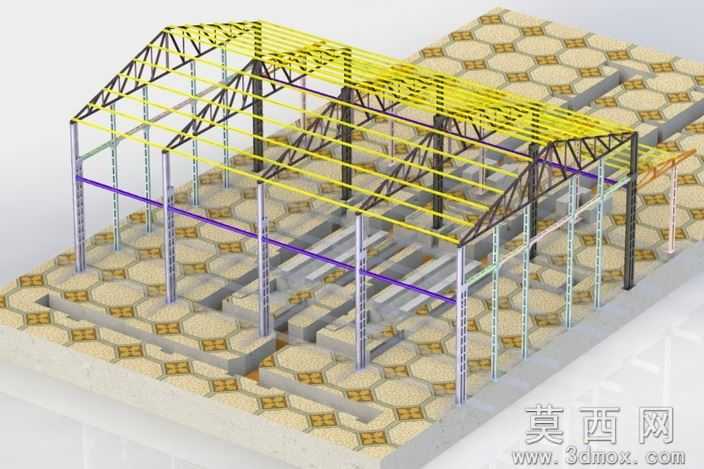

本作品为电站建设场景下的钢结构厂房框架三维建模成果，建模过程依托三维设计软件完成全参数化构件搭建，从基础承台到上部屋盖结构实现1:1等比例还原，完整呈现工业厂房从地基到主体结构的施工阶段形态。建模阶段首先完成地基部分的构建，还原了六边形桩承台的排布逻辑，清晰展现桩基础与混凝土地梁的连接关系，地梁沿厂房纵向与横向通长布置，预留钢立柱的安装定位点位，所有基础构件的尺寸匹配常规电站厂房的荷载设计要求，材质上区分混凝土基础与钢制连接件的视觉表现，混凝土部分赋予哑光浅灰带细微骨料纹理的材质，钢制预埋件赋予金属防锈底漆的质感。上部主体结构采用H型钢立柱作为竖向承重构件，立柱沿厂房跨度与开间方向均匀排布，每根立柱底部与基础预埋件通过螺栓连接的结构细节做了精细化还原，立柱之间设置多道横向系杆与竖向支撑，横向系杆采用紫色涂装的圆管构件，用于增强框架的纵向稳定性，竖向交叉支撑布置在厂房的开间分隔位置，采用黑色角钢构件，传递水平方向的荷载。屋盖部分采用三角形钢桁架结构，桁架沿厂房跨度方向布置，上弦杆、下弦杆与腹杆的连接节点完全符合钢结构设计规范，屋架之间设置纵向水平支撑与檩条，檩条采用黄色涂装的C型钢构件，沿厂房纵向通长铺设，为后续屋面板安装提供支撑基础。建模过程中对所有钢构件的连接节点做了细节处理，包括螺栓孔位、加劲肋、连接板等结构都逐一还原，材质上根据不同构件的功能区分涂装颜色，承重钢柱与桁架主结构采用深灰色金属材质，系杆与支撑根据功能区分涂装色彩，既符合工业建筑的涂装规范，也能在三维视图中清晰区分不同的结构系统。渲染阶段采用等轴测视角展示整体框架，光线采用柔和的漫射天光，清晰呈现各构件的空间位置与连接关系，既可以用于电站建设前期的结构方案展示，也可作为钢结构施工交底的可视化参考，完整展现了装配式钢结构厂房在施工中期的结构形态，所有构件的参数均可编辑调整，可适配不同跨度、不同高度的电站厂房设计需求。
