双孔混凝土空心砌块三维建模作品

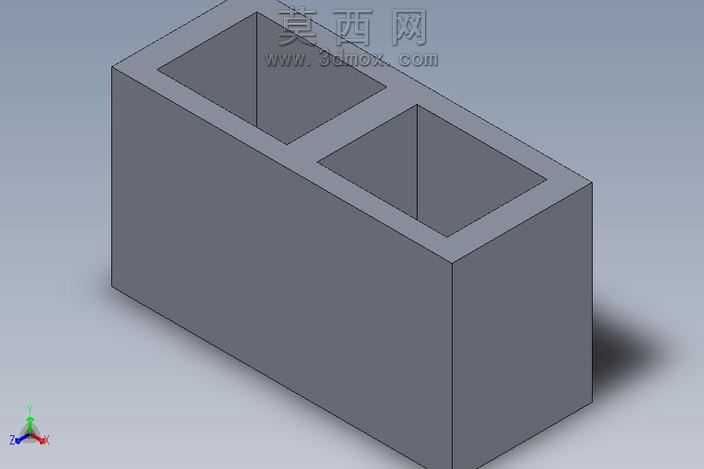

本作品为双孔混凝土空心砌块的三维参数化建模成果，建模过程严格遵循实际建材产品的尺寸规范，以14x19x34的实际规格为基准进行1:1比例还原。建模阶段首先通过草图绘制确定砌块的外轮廓基准，精准绘制长方体外形的闭合轮廓后，通过拉伸凸台命令生成砌块的实体基体，随后针对两个矩形空心腔室进行草图定位，确保腔室的壁厚均匀一致，符合混凝土砌块的生产工艺要求，通过拉伸切除命令完成内部空腔的构建，同时对砌块的棱边进行符合实际生产的微小圆角处理，避免建模中出现不符合实物的尖锐棱角，还原真实混凝土砌块的边缘特征。材质设置阶段，选用哑光深灰色混凝土材质，调整材质的粗糙度参数至0.85左右，还原混凝土制品表面粗糙、无明显反光的质感，同时添加细微的颗粒纹理贴图，模拟混凝土浇筑后表面的细小孔隙与材质肌理，避免模型呈现塑料般的光滑质感，提升模型的真实度。渲染阶段采用SolidWorks内置的Photoview360渲染器，布置柔和的环境漫反射光源，搭配主方向的平行光模拟自然光照射效果，调整光源角度让砌块的棱边产生自然的明暗过渡，在砌块下方投射柔和的软阴影，清晰展现砌块的立体形态与空腔结构，同时保留视图左下角的三维坐标系标识，方便查看模型的空间方位。结构设计上，该砌块为典型的双孔空心构造，两个矩形空腔沿砌块长度方向平行排布，既可以减轻砌块自身重量，降低建材运输与施工的劳动强度，也能在砌筑过程中通过空腔实现保温隔热、隔声降噪的性能提升，同时空腔可穿插配筋提升墙体的结构强度，完全匹配民用建筑墙体砌筑的使用需求。建模过程中对所有尺寸进行参数化绑定，可根据不同的建材规格需求快速调整砌块的长宽高、壁厚、空腔尺寸等参数，无需重新绘制草图即可生成不同规格的同类型砌块模型，可用于建筑施工模拟、BIM建模、建材产品展示等多个场景，模型的结构完全符合混凝土砌块的实际生产逻辑，无建模错误、破面、重叠等问题，可直接导出为多种格式用于后续的工程应用。
