5mm全彩直插LED灯珠带弯脚结构设计

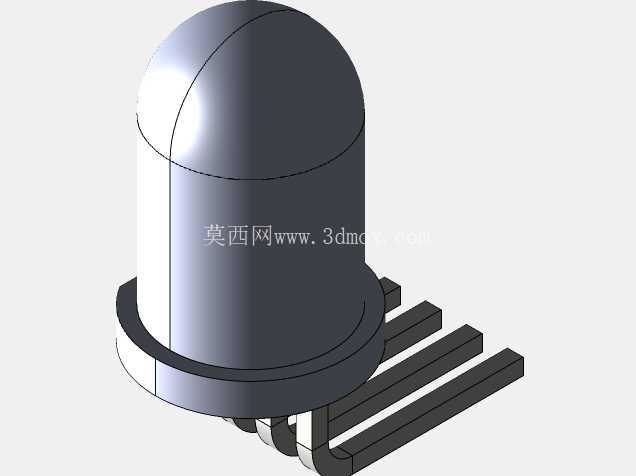

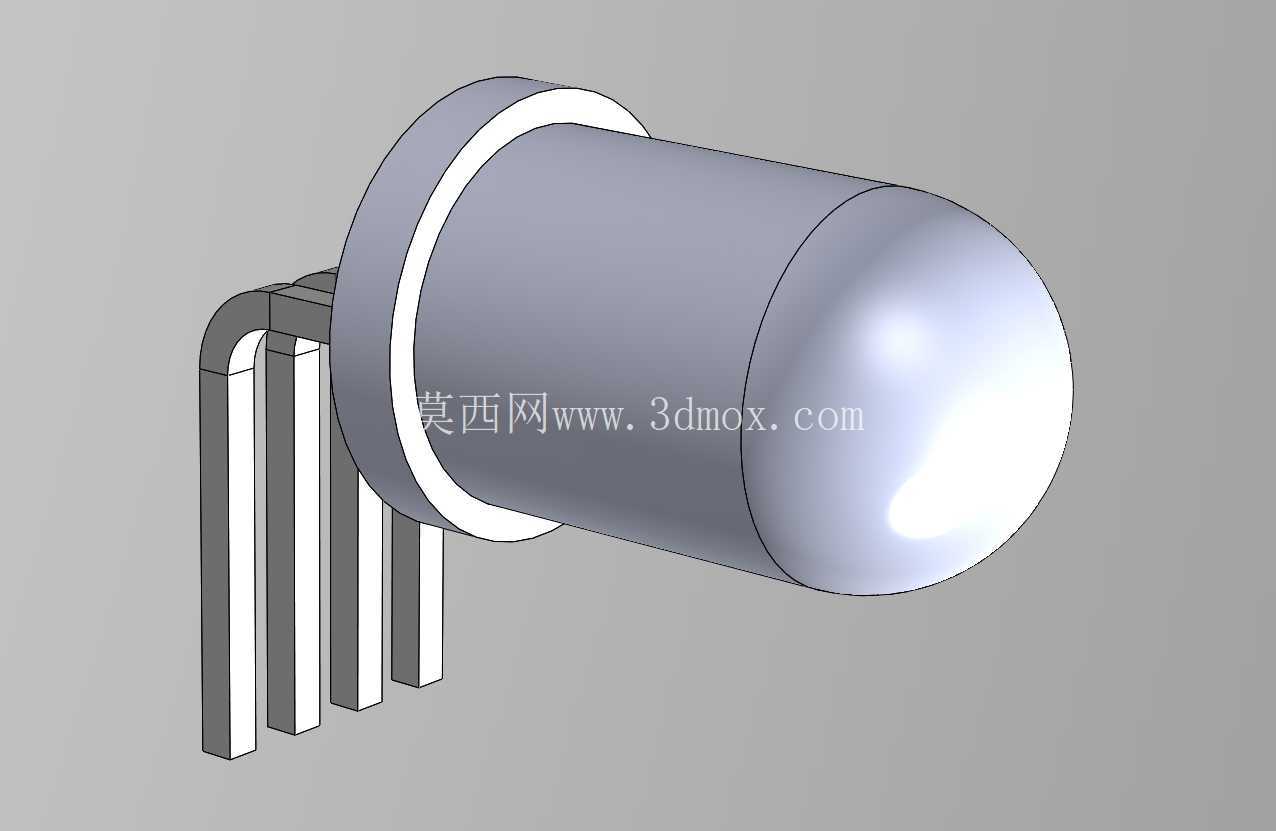

　　这次建模的这款弯脚结构5mm全彩LED，就是针对这类侧装指示场景做的结构还原，建模时特意把引脚弯折处的圆角做了还原，没有做成直角弯折，实际生产中LED引脚弯折如果做直角，应力会集中在弯折点和胶体封装的结合位置，经过高低温循环测试后很容易出现引脚松脱、接触不良的问题，保留弯折圆角更符合实际元器件的加工工艺，也能给后续做PCB布局的工程师提供准确的应力参考。从安装边界来看，这款LED的胶体部分是标准T-1 3/4封装，也就是行业通用的5mm直径圆头封装，头部半球形透镜的出光角度和常规直插5mm LED一致，适合做设备面板的状态指示，比如电源状态、故障报警、运行档位这类需要多色显示的场景，全彩的结构可以通过三个引脚的不同电流配比实现红、绿、蓝三色混光，不需要在面板上开多个安装孔，能有效缩小面板的开孔区域，让设备外观更简洁。引脚部分做了90度弯折处理，弯折后的引脚段长度是按照常规PCB和面板之间的安装间距设定的，建模时特意核对了引脚的间距参数，三个引脚的中心距和标准5mm全彩LED的引脚间距完全一致，不需要额外调整PCB的封装焊盘，直接可以套用常规直插LED的封装库，只是在做结构干涉检查的时候，要注意弯折后的引脚和PCB上周边元件的距离，避免出现引脚和周边电容、电阻元件短路的问题。在做小型手持检测设备的状态指示模块选型时，最先碰到的问题就是常规直插LED的引脚长度和出线方向和设备内部的PCB安装位不匹配，设备内部留给指示元件的安装空间是在壳体侧壁的开孔处，PCB板平行于壳体底面安装，如果用常规直引脚的5mm全彩LED，引脚需要手动弯折，不仅批量加工时弯折角度一致性差，还容易在弯折过程中出现引脚根部受力开裂、内部键合线拉断的问题，直接影响整批产品的良品率。

　　在做消费类电子产品的结构设计时，这类弯脚LED的应用场景非常多，比如小型蓝牙音箱的状态指示、便携充电宝的电量显示、工控手持终端的报警提示，很多时候结构工程师在选型时如果只看元器件的二维规格书，很容易忽略引脚弯折后的空间占用，比如弯折处的圆角半径会让引脚的实际水平伸出长度比理论计算值大一点，如果按照直角弯折的尺寸去预留安装空间，实际组装时就会出现LED顶到壳体内壁、透镜无法和面板开孔对齐的问题，这个三维模型把胶体的外形、透镜的弧度、引脚的线径、弯折的圆角都做了1:1的还原，在做结构装配验证的时候，可以直接导入装配体做干涉检查，不需要再手动修正模型尺寸。

　　另外在做PCB布局的时候，这个模型也能帮助工程师确认焊盘的位置是否合理，比如引脚弯折后插入焊盘的角度是否垂直，有没有因为弯折角度偏差导致引脚无法顺利插入焊盘的问题，很多小批量产品组装时出现的LED引脚插装困难，都是因为前期结构设计时没有考虑引脚弯折的公差，把安装空间卡得太死，导致生产时需要人工修正引脚，大幅降低组装效率。这款LED的透镜部分是透明环氧封装，建模时还原了半球形透镜的曲率，在做光学仿真的时候也可以直接用这个模型的曲面做光线追迹，确认出光角度是否满足面板的指示需求，比如是否需要在面板开孔处加导光柱，或者调整LED和面板之间的距离，避免出现亮斑不均匀、漏光的问题。

　　在做工业控制设备的面板设计时，这类全彩LED可以替代多个单色LED，减少面板上的开孔数量，同时降低接线的复杂度，三个引脚分别对应RGB三色的阴极或者阳极，共用一个公共引脚，只需要在PCB上预留四个焊盘就可以实现全彩显示，相比用贴片LED加导光柱的方案，直插弯脚LED的组装成本更低，焊接可靠性更高，在有轻微振动的工业场景下，直插元件的抗振动性能要比普通贴片元件更好，不容易出现焊点脱落的问题。建模过程中没有对元器件的结构做简化处理，比如引脚和胶体结合处的封装凸台、引脚末端的倒角都做了还原，这些细节在做焊盘设计的时候非常重要，如果忽略了胶体根部的凸台尺寸，把LED的安装位置贴得太近PCB表面，就会导致凸台顶到PCB表面，LED无法插装到位，出现透镜突出面板或者凹陷的问题，影响外观一致性。
