森精机MV55数控机床工作台结构设计

项目分类:机床 发布时间:2024-12-02 ID:821815
  • 森精机MV55数控机床工作台结构设计
  • 森精机MV55数控机床工作台结构设计
  • 森精机MV55数控机床工作台结构设计
  • 森精机MV55数控机床工作台结构设计

  在数控加工场景中,机床工作台是承载工件、夹具的核心基准部件,其结构精度、刚性直接决定零件加工的最终形位公差与切削稳定性。这款针对森精机MV55机型设计的工作台结构,最初的设计动因是CAM编程环节中缺少对应机型的真实工作台数模,无法完成零件装夹干涉检查、夹具布局验证、防碰撞模拟等前置校验工作——在实际加工前如果没有精准的工作台三维模型做虚拟验证,很容易出现刀柄撞夹具、工作台行程超限、压板干涉刀具路径等问题,轻则打坏刀具、报废工件,重则损伤机床主轴,造成不可逆的设备精度损失。

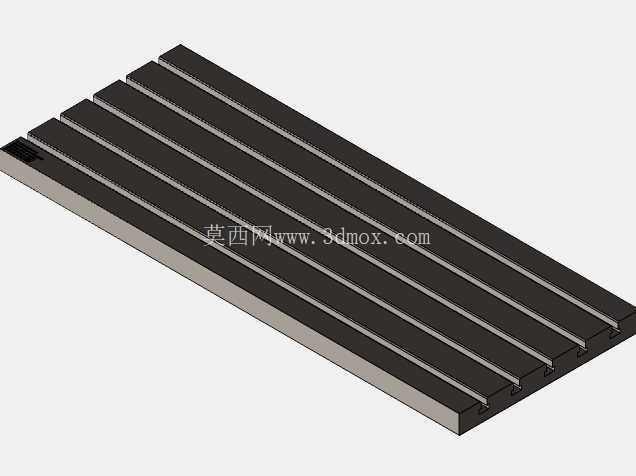

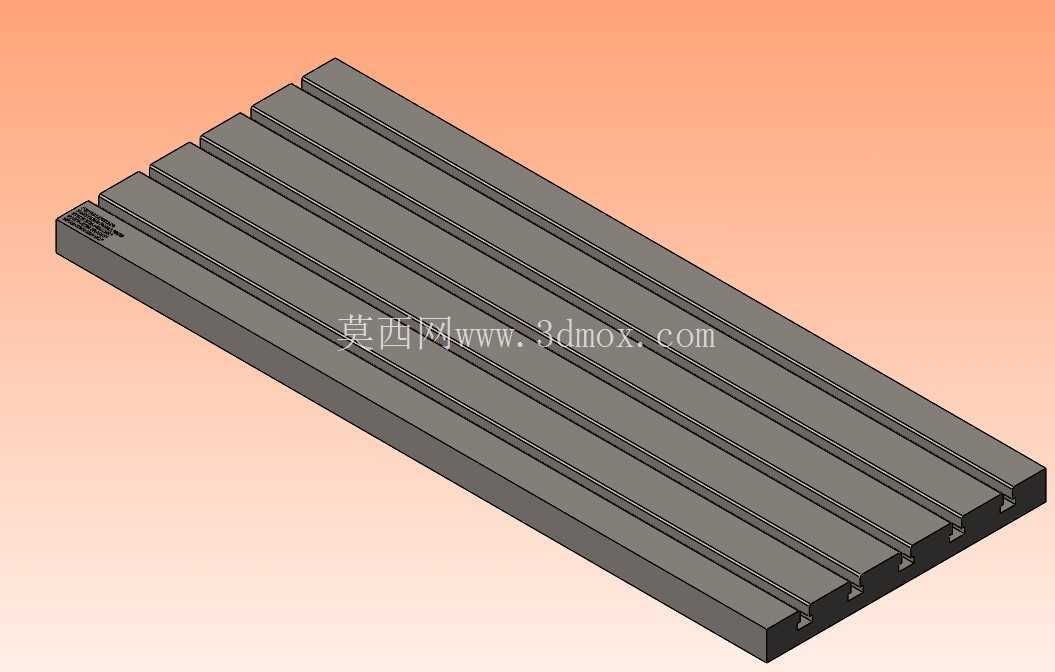

  从结构特性来看,该工作台采用平行T型槽布局,槽体沿工作台长度方向通长设置,这种设计是立式加工中心工作台的经典承载结构,T型槽的槽宽、槽间距严格匹配森精机MV55的原厂参数,能够直接适配通用机床压板、T型螺栓的安装尺寸,不需要额外做转接工装。工作台主体采用整体式铸铁结构的建模逻辑,本体厚度经过刚性校核,能够承载MV55机型额定承重范围内的钢件、铝件等不同材质工件,在大进给铣削、重切削工况下不会出现本体形变导致的工件位移。

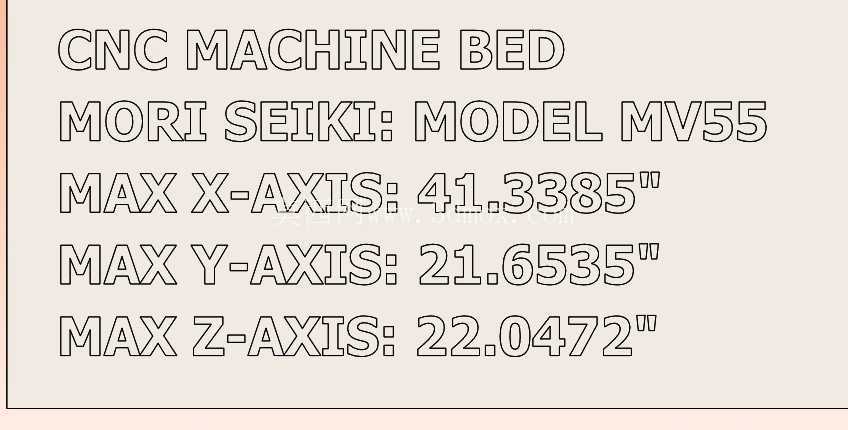

  设计过程中优先还原了工作台的安装边界尺寸:工作台的长度、宽度、安装基面到工作台面的高度完全匹配MV55机床的行程参数,建模时特意保留了工作台端部的行程限位块安装位、侧边的排屑缺口细节,这些细节在CAM仿真中是容易被忽略的碰撞点——很多简化的工作台模型会省略端部的凸台结构,仿真时刀具路径看起来安全,实际加工时主轴端盖会撞到工作台端部的硬限位,这类问题在实际生产中屡见不鲜。T型槽的建模没有做简化处理,槽内的倒角、根部圆角都按照实际加工工艺做了还原,在做夹具安装模拟时,可以精准模拟T型螺栓的穿入行程、压板的压紧位置,甚至可以模拟不同长度螺栓在槽内的伸出长度,避免螺栓头部突出工作台面干涉刀具运动。

  从应用场景来说,这个数模不仅可以用于CAM编程阶段的碰撞检查,也可以用于工装夹具设计阶段的适配验证:设计专用夹具时,可以直接把工作台数模调入装配体,核对夹具底座的安装孔位是否和T型槽位置匹配,夹具的轮廓是否超出工作台的承载边界,夹具的高度是否在机床Z轴行程范围内。对于做机床改造、加装第四轴转台的场景,这个精准的工作台模型也可以作为安装基准,提前核对转台底座的连接尺寸、转台回转时的干涉范围,减少现场安装调试的反复修配工作量。

  在建模逻辑上,没有采用参数化过度简化的处理方式,工作台面的平面度基准、T型槽的对称度公差都在数模中做了隐含的基准参考,结构工程师在调用这个数模做装配时,可以直接选取工作台面作为Z向对刀基准面,选取T型槽的侧面作为X/Y向的找正基准,和实际机床上的找正逻辑完全一致,避免仿真和实际加工出现基准偏差。工作台侧边的排屑槽结构也做了还原,在做切削仿真时,可以模拟切屑的滑落路径,验证切削液喷嘴的位置是否会被夹具遮挡,这些细节都是简化模型无法提供的参考价值。

  实际生产中,很多工厂的CAM编程环节使用的都是通用简化工作台模型,和实际机床的结构存在尺寸偏差,导致仿真验证的参考价值大打折扣,经常出现仿真无异常、实际加工撞机的情况。这款针对森精机MV55设计的工作台数模,完全还原了设备的真实结构尺寸,从工作台本体的轮廓到T型槽的细节尺寸,再到安装边界的限位结构,都和实物保持一致,能够为编程人员、夹具设计人员提供精准的虚拟验证基准,大幅降低加工前的准备风险,减少现场调试的时间成本。
