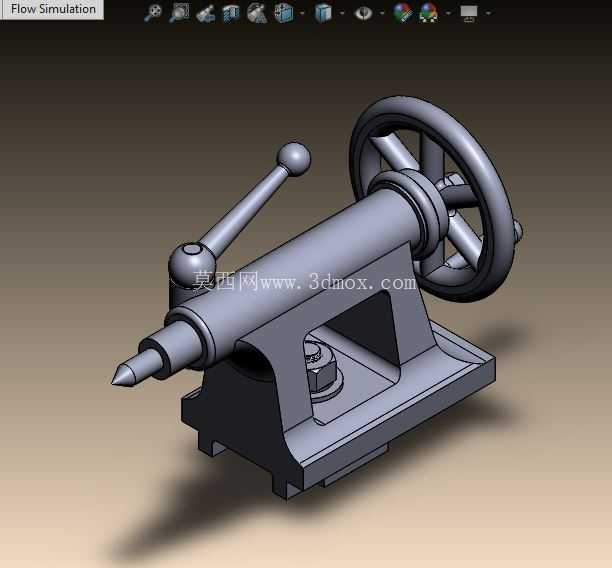

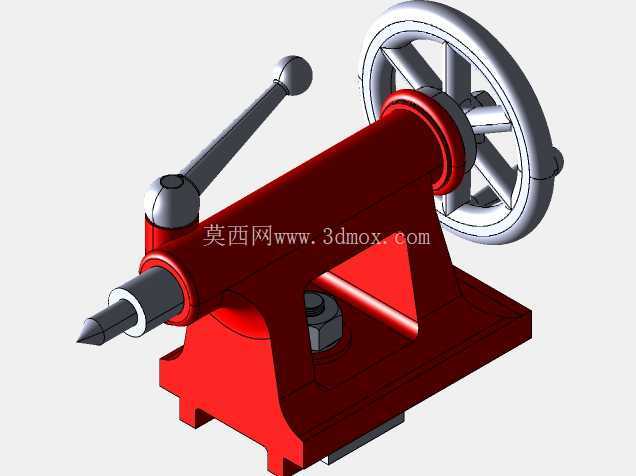

普通卧式车床配套尾座结构三维设计

　　尾座的核心运动部件是内置的莫氏锥孔套筒，锥孔可以安装顶尖、钻头、铰刀等不同工装，转动尾部的手轮就能带动套筒沿轴向进给，手轮和套筒之间的丝杠螺母副采用梯形螺纹设计，传动间隙小，进给手感均匀，锁紧手柄可以在套筒调整到目标位置后快速锁紧，避免加工过程中套筒出现窜动，影响加工精度或者造成工装移位。整个尾座的主体采用箱式铸铁结构设计，壁厚均匀，筋板布置在受力集中的套筒安装孔下方和手轮支撑座位置，既保证了整体刚性，又不会因为结构过于笨重增加床身负载，日常使用中即便承受较大的钻削轴向力，主体也不会出现明显形变。在普通卧式车床的加工场景里，尾座是和主轴箱配合完成轴类、套类零件装夹定位的核心配套部件，日常轴类零件车削、长杆料支撑、钻孔铰孔攻丝工序都离不开它的支撑作用。这套尾座结构完全适配常规卧式车床的床身安装基准，底部的安装基面和压板锁紧结构，和床身导轨的配合间隙可以通过侧面的调节螺钉微调，保证尾座套筒轴线和主轴轴线的同轴度误差控制在0.02mm/100mm以内，避免长轴加工出现锥度误差。

　　尾座在床身上的移动可以通过顶部的操纵手柄快速解锁，推动尾座沿导轨滑动到需要的位置后，扳动锁紧手柄就能通过底部的压板结构把尾座牢牢固定在床身上，不需要额外的螺栓紧固，调整效率很高。从安装边界来看，这套尾座的底座宽度、导轨配合面的尺寸完全匹配常规CA系列卧式车床的床身导轨参数，不需要额外改造床身就能直接替换原有尾座，套筒的行程长度覆盖了常规轴类零件的顶尖顶紧行程需求，手轮的操作半径符合人机工程学要求，操作人员站在车床操作位就能轻松完成手轮转动、手柄锁紧的全部操作，不需要探身或者挪动位置。

　　设计过程中重点考虑了日常维护的便利性，套筒和主体之间的润滑注油孔布置在尾座主体的侧面，日常加注润滑脂不需要拆解任何部件，丝杠螺母副的间隙可以通过端部的调节螺母调整，长期使用出现磨损后不需要更换零件就能恢复传动精度，顶尖的拆卸可以通过套筒退到最后位置时的顶出机构自动推出，更换不同规格的顶尖或者钻夹头非常方便。在实际加工场景里，当加工长度超过主轴直径20倍的细长轴时，尾座顶尖提供的辅助支撑可以大幅降低工件在切削力作用下的弯曲变形，减少切削振动，提升加工表面质量；当需要在轴类零件端面加工中心孔、钻孔或者铰孔时，把对应的刀具装在尾座套筒锥孔里，就可以通过转动手轮完成进给动作，不需要额外安装钻床工装，拓展了车床的加工范围。

　　尾座的锁紧机构采用偏心锁紧结构，锁紧力足够大，即便在大进给量钻削的时候，尾座也不会沿导轨方向移位，套筒的锁紧装置采用开口套抱紧结构，锁紧时不会造成套筒偏移，保证刀具或者顶尖的轴线始终和主轴轴线重合。整个结构没有复杂的异形零件，所有零部件都可以通过常规的车、铣、刨、磨工序加工完成，加工成本低，备件替换方便，适合中小机械加工车间的普通车床配套使用，也可以作为专用机床改造时的尾座部件选型参考，建模过程中所有配合面的公差都按照普通机床的精度等级选取，装配关系完全符合实际机床的装配工艺，不存在干涉或者无法装配的结构问题。
