PCB安装用26650C型电池接触端子结构

　　做便携储能、手持检测设备这类带圆柱锂电的产品时，经常会碰到现成电池端子适配不上PCB布局的问题，这次做的C型端子，就是针对26650规格圆柱电池的PCB直装场景设计的，避开了常规雪橇式端子占用板边空间、固定点位置不匹配的痛点。

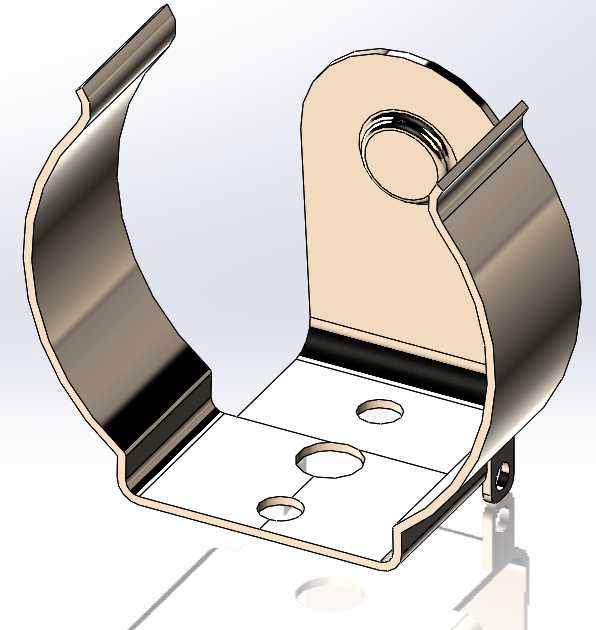

　　从实际装配逻辑来看，这个端子采用单侧半包的C型环抱结构，开口侧预留了足够的电池装入导向斜角，顺着弧面推入即可完成电池就位，不需要额外的卡扣压合工序，产线装配时能省不少对位时间。环抱段的弧度完全贴合26650电池的外径曲面，接触区域做了微凸的加强筋，既保证弹片和电池钢壳的接触压力稳定在合理区间，避免设备晃动时出现接触瞬断，又不会因为抱紧力过大导致电池装入时刮花外壳镀层。

　　安装固定部分的设计完全贴合PCB板端的布局需求，底部平直段直接贴装在PCB表面，上面预留的三个通孔对应不同的焊盘位置：两个小孔用于波峰焊时的定位，防止过炉时端子偏移，中间的大孔可以根据实际走线需求选择是否加焊，或者预留作为后续测试点的避让位。和常规雪橇式端子不同，这个端子的固定边没有向板侧延伸出多余的支脚，不会占用PCB边缘的布线空间，对于板上元件排布紧凑、边缘需要留出走线或者安装卡扣位置的产品来说，适配性要强很多。

　　端子的立板段做了翻边加强处理，避免冲压成型后长期受电池挤压出现形变松弛，立板上的沉孔结构一方面是冲压时的工艺定位孔，另一方面也可以作为辅助固定位，如果产品需要做抗跌落强化，可以在这个孔位加装绝缘压片进一步锁紧电池，不需要重新修改端子结构。两侧的折边除了增强整体结构强度之外，还能对电池的轴向位置起到限位作用，防止电池在壳体内窜动时顶到周边元件。

　　从冲压工艺的角度考虑，整个端子采用单料带连续模即可完成冲裁、折弯、成型工序，没有复杂的拉伸结构，材料选用常规的镀镍弹簧钢片就可以满足弹性和导电要求，不需要额外做表面处理，量产时的工艺成本控制比较友好。设计时特意把所有折弯的内R角统一设置为料厚的0.5倍，避免折弯处出现应力集中导致断裂，接触区域的表面粗糙度控制在Ra1.6以内，降低接触电阻，减少大电流放电时的温升。

　　实际选型时需要注意，这个端子的安装边界要和PCB上的电池仓位置匹配：底部平直段的宽度要对应焊盘的排布间距，C型环抱段的高度要和电池装入后的中心高度对齐，保证电池装入后极耳和对应接触片的位置同轴，不会出现偏位导致的接触不良。如果是用于多串并联的电池组，相邻端子的间距要预留足够的绝缘间隙，避免爬电距离不足引发短路。另外这个端子的弹片行程是按照26650电池的外径公差带设计的，适配常规公差范围内的成品电池，不需要额外调整弹片预压量，对于结构设计人员来说，直接调用模型放到PCB布局里核对安装位即可，不用重新测绘端子尺寸，能缩短前期选型打样的周期。

　　在实际应用场景里，这类端子除了用在手持工业检测设备、便携储能电源之外，也可以适配部分采用26650电池的户外照明、小型电动工具产品，只要PCB布局的固定孔位匹配，不需要修改结构就能直接替换常规的雪橇式端子，解决板边空间不足的布局难题。设计时没有做多余的冗余结构，整体料片展开形状规整，材料利用率能控制在80%以上，对于批量生产的产品来说，能摊薄不少五金件的采购成本。
