0.5V250mA太阳能电池板焊接治具及外壳结构

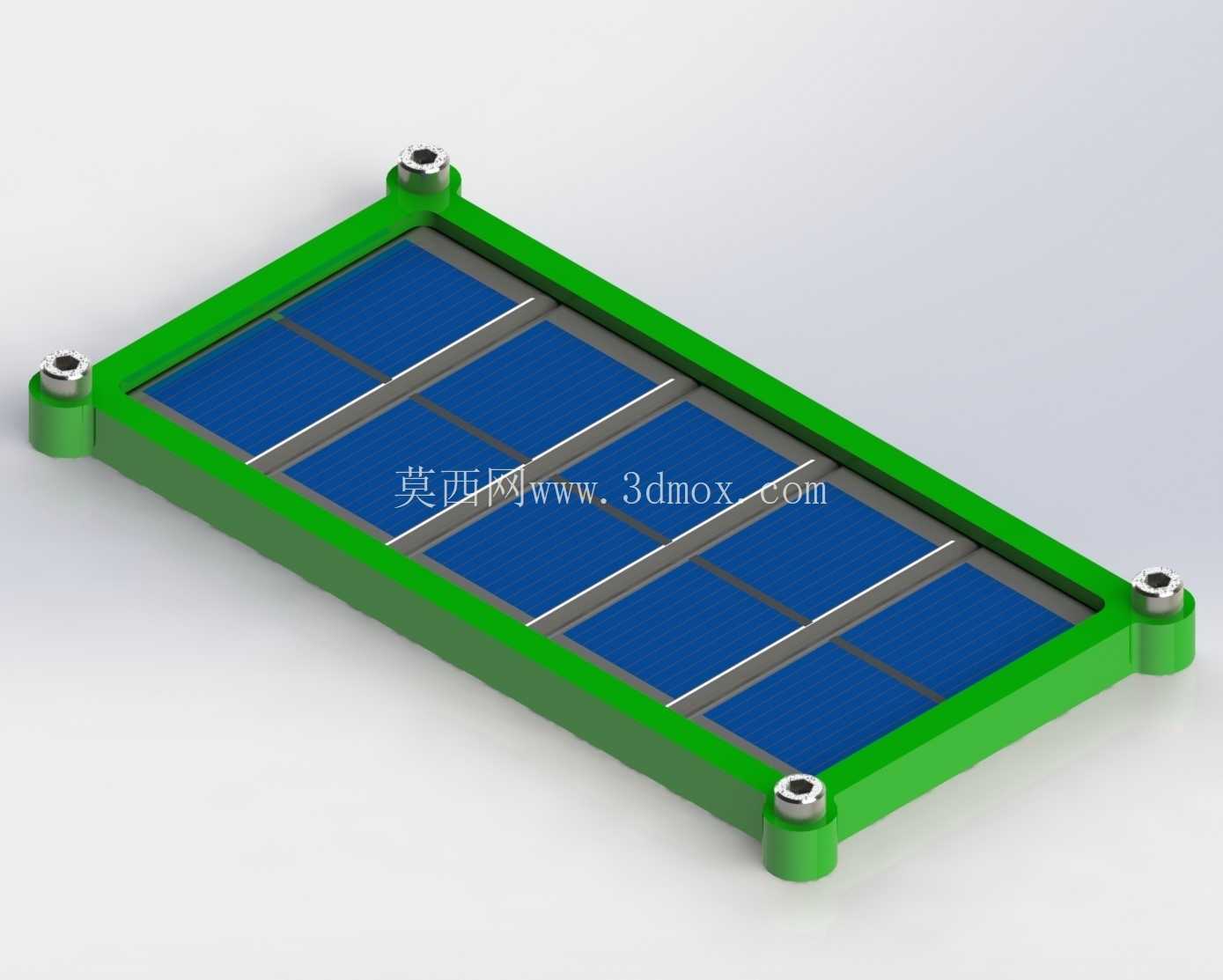

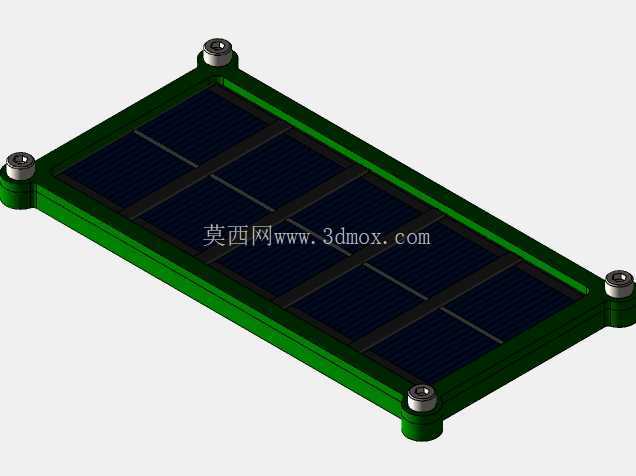

　　在小型离网太阳能供电模块的小批量试制场景中，多片低压太阳能电池片的串联焊接一直是影响成品一致性的关键工序，手工焊接时电池片易移位、虚焊，且焊接完成后的组件缺乏可靠的防护与固定结构，这款焊接治具与配套外壳正是针对这类痛点开发的结构方案。治具主体采用框架式限位结构，可同时容纳5片0.5V、250mA规格的单晶硅太阳能电池片，每片电池片的放置位都做了精准的沉台限位，沉台深度与电池片厚度匹配，确保焊接时电池片不会出现横向窜动，相邻电池片的电极间隙控制在标准焊接间距范围内，无需额外辅助定位即可完成焊带的对齐铺设，大幅降低串联焊接的操作难度，减少因对位偏差导致的焊带偏移、虚焊问题。

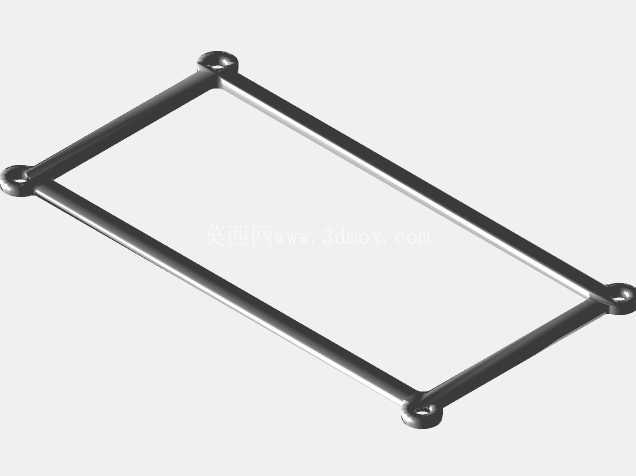

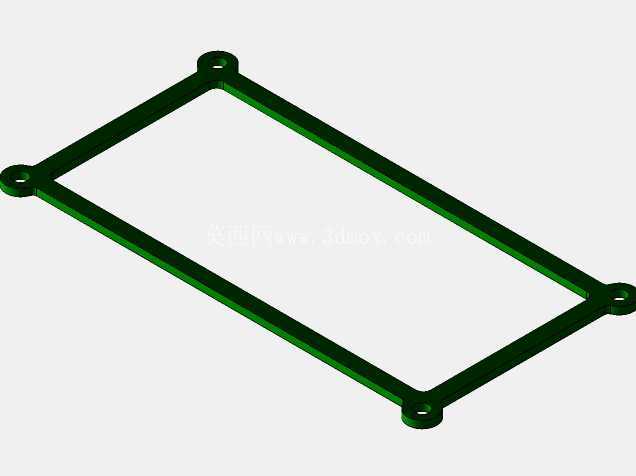

　　配套的外壳采用一体式注塑成型结构，边框做了圆角过渡处理，避免装配时划伤操作人员或损坏电池片表面的钝化层，外壳四角预留了M3规格的紧固件安装孔位，可通过压入式黄铜嵌件实现外壳上下盖的可靠锁紧，黄铜嵌件的压入深度经过精准核算，既保证螺纹连接的咬合强度，又不会穿透外壳内壁触碰电池片造成短路风险。从电路适配层面来看，5片0.5V电池片串联后的开路峰值电压接近3V，刚好匹配常见3V超级电容的充电电压区间，治具与外壳的结构设计预留了超级电容与理想二极管的安装空间，可直接将焊接完成的电池组与储能、防反充元件集成在外壳内部，形成完整的小型太阳能取电模块。

　　防反充元件的选型适配低压大电流的应用场景，采用压降低的理想二极管方案，可避免当太阳能电池板被遮挡或处于暗光环境时，超级电容存储的电能反向倒流至电池板造成电量损耗，甚至引发电池片过热损坏的问题。安装边界方面，外壳整体外形为矩形结构，四角的安装凸台高度统一，可通过凸台孔位直接固定在户外小型传感器节点、低功耗物联网设备的外壳表面，安装时无需额外设计转接支架，凸台的高度设计预留了焊带与元件引脚的走线空间，避免装配时挤压导线造成绝缘层破损。治具本身除了焊接工序的定位作用外，也可作为电池片层压前的预固定工装，在小批量试制阶段，可直接将治具作为临时承载架完成电池片串焊、焊点检测、元件预焊等多道工序，减少电池片在不同工位间转移时的破损率。

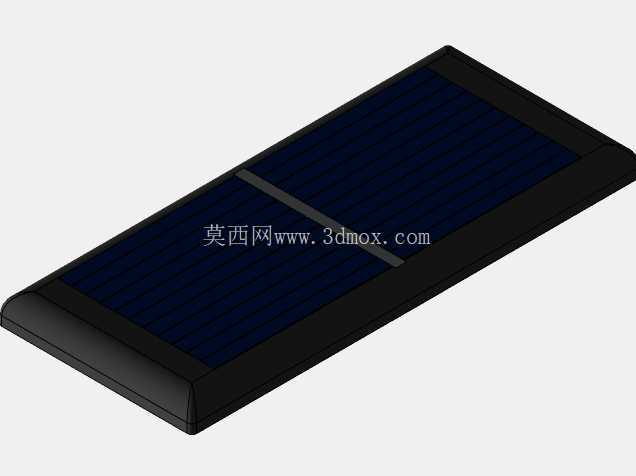

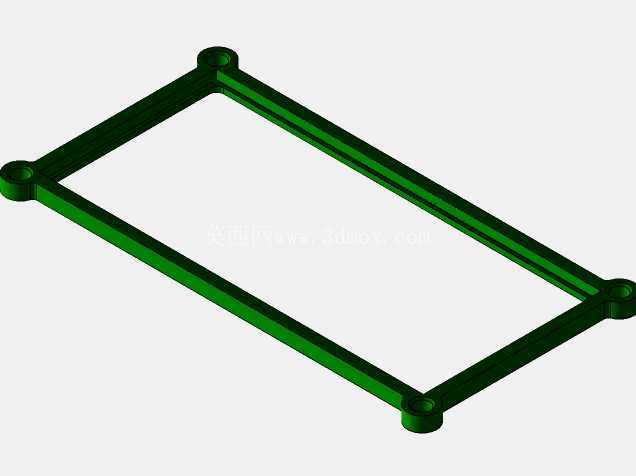

　　外壳的边框内侧做了浅槽结构，可嵌入透明防护盖板，盖板与边框之间预留密封胶涂覆空间，满足户外使用的基础防尘防水要求，盖板的透光率经过选型匹配，不会对太阳能电池片的受光效率造成明显影响。在结构细节处理上，电池片放置位的底部做了微凸的支撑筋，减少电池片与治具底部的接触面积，避免焊接时高温传导导致治具局部变形，同时支撑筋的高度差控制在0.1mm以内，保证所有电池片的受光面处于同一平面，避免因高度差导致的局部阴影影响发电效率。电极引出端的位置做了专用的走线槽，焊带可沿走线槽规整引出至外壳侧面的接线位，避免焊带杂乱堆叠造成的短路隐患，接线位预留了标准接线端子的安装空间，可快速对接外部储能或负载电路。
