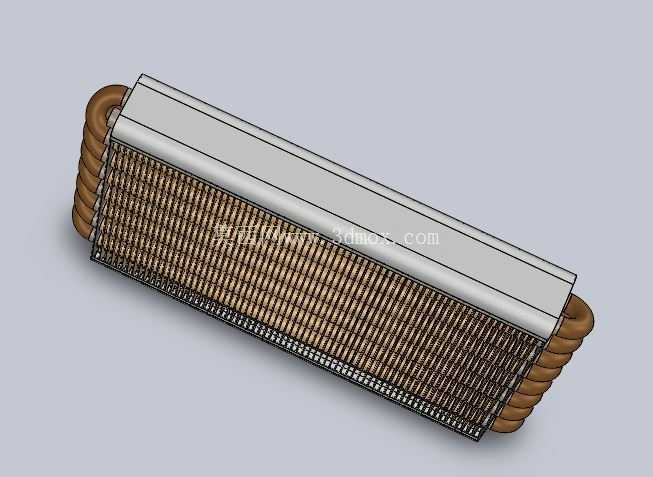

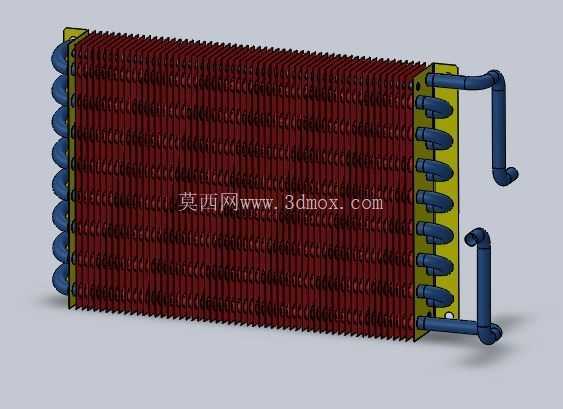

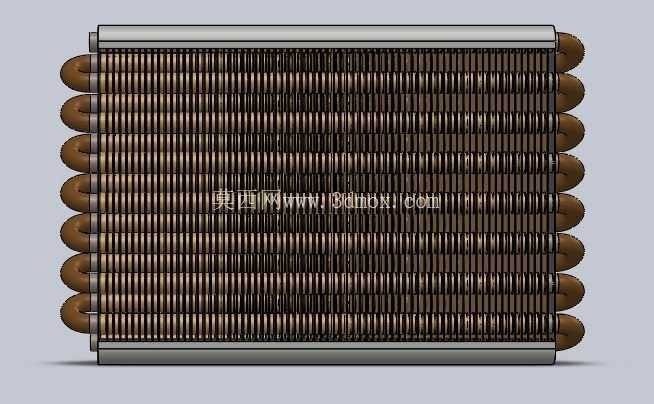

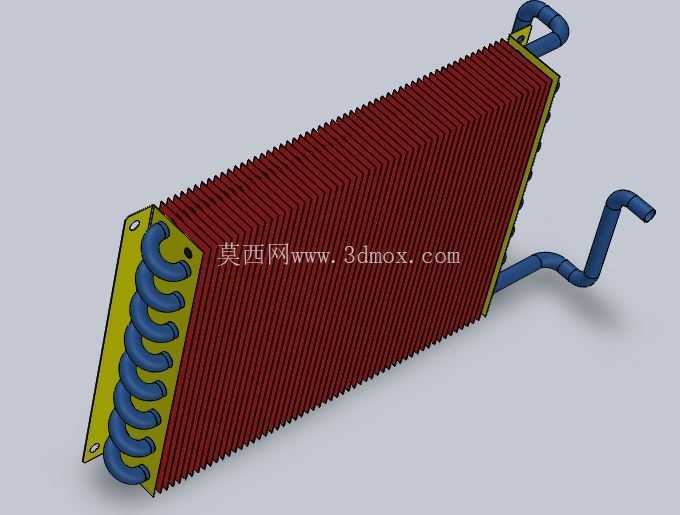

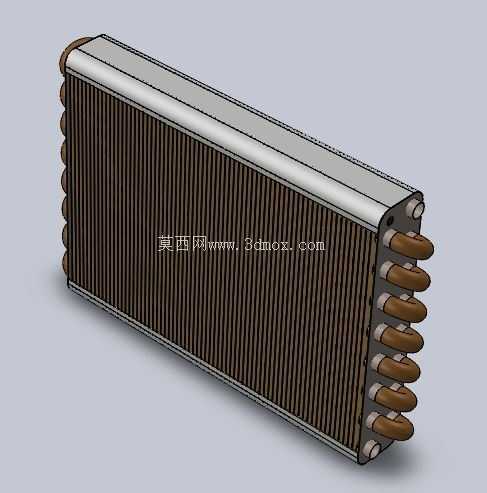

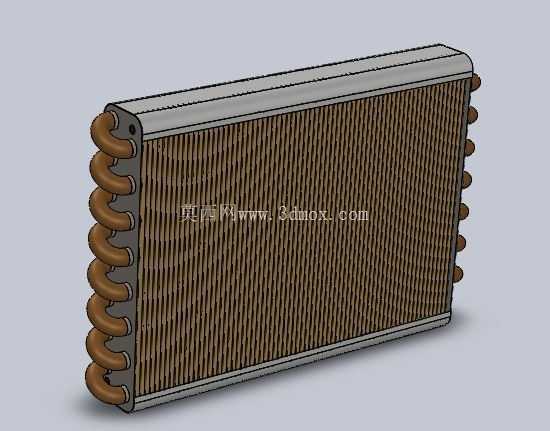

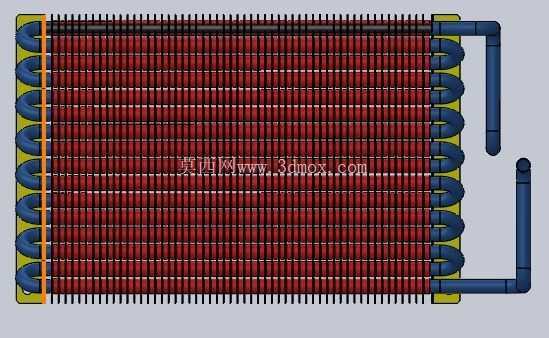

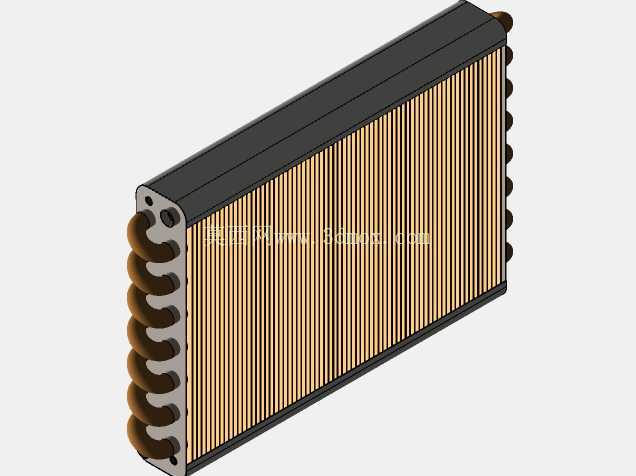

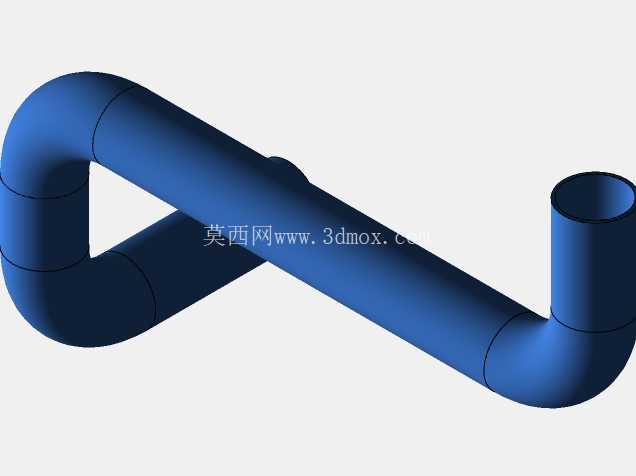

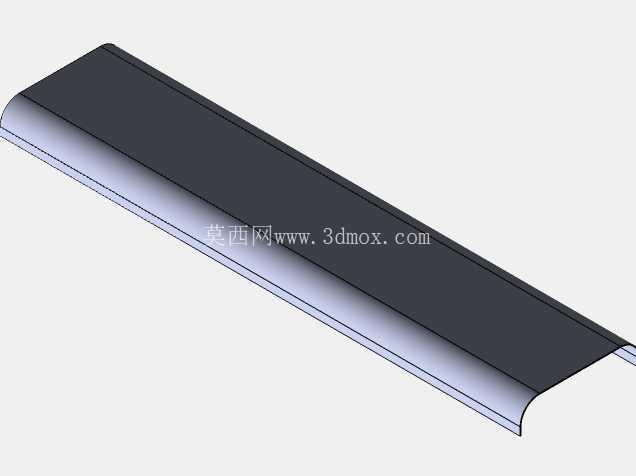

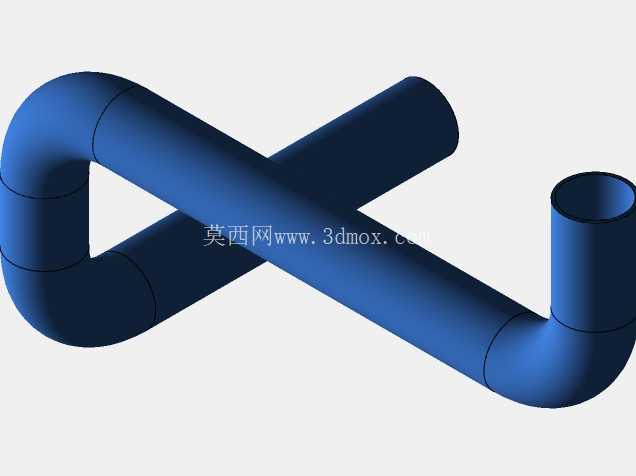

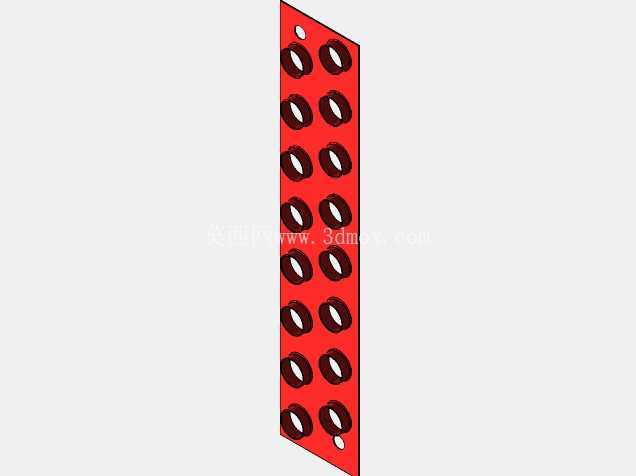

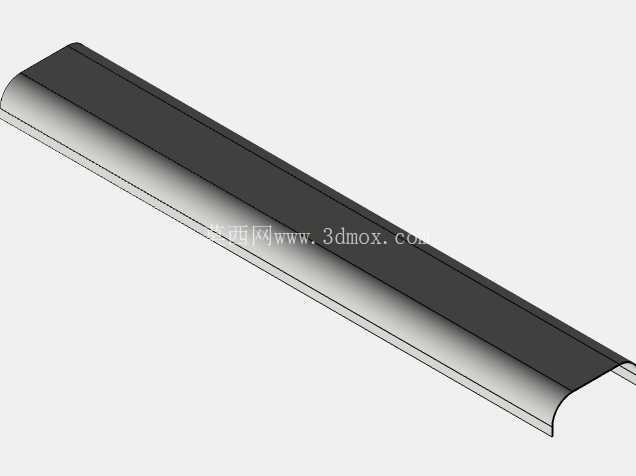

本次设计的两款板翅式换热结构,分别对应不同的安装工况与防护需求,封闭式外壳版本主要适配多粉尘、有喷淋风险的户外作业场景,外壳采用折边咬合焊接工艺,侧边预留标准流体接口,可直接对接系统管路,无需额外加装防护外罩,内部翅片采用平直翅片与锯齿翅片组合排布,靠近流体入口段采用锯齿翅片打乱流体边界层,提升湍流程度强化换热效率,靠近出口段采用平直翅片降低流阻,平衡整体换热性能与系统压力损失,避免因流阻过大导致配套泵组负载超标。在工业换热场景中,板翅式结构的换热设备一直是紧凑式换热方案的核心选型方向,这类设备最早应用于航空航天领域的轻量化散热需求,随着加工工艺成熟,逐步渗透到工程机械散热、新能源温控、工业制冷、液压系统油温冷却等多个民用场景,相比传统管壳式换热设备,其单位体积换热面积能提升5-10倍,相同换热功率下整体重量可降低60%以上,特别适合安装空间受限、对载荷重量有严格要求的配套场景。

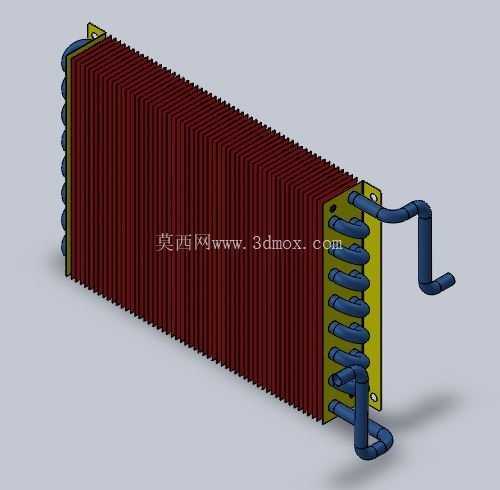

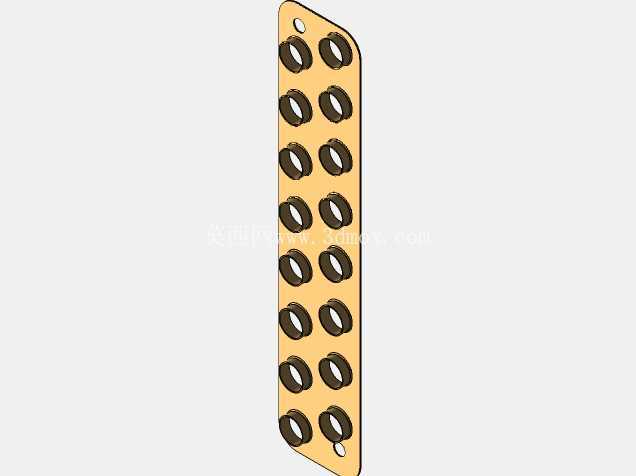

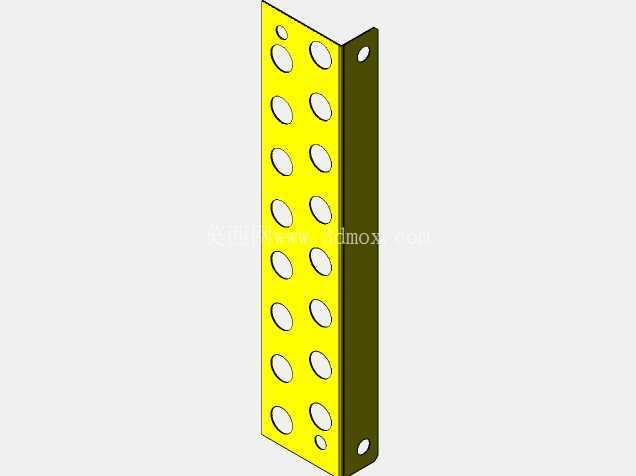

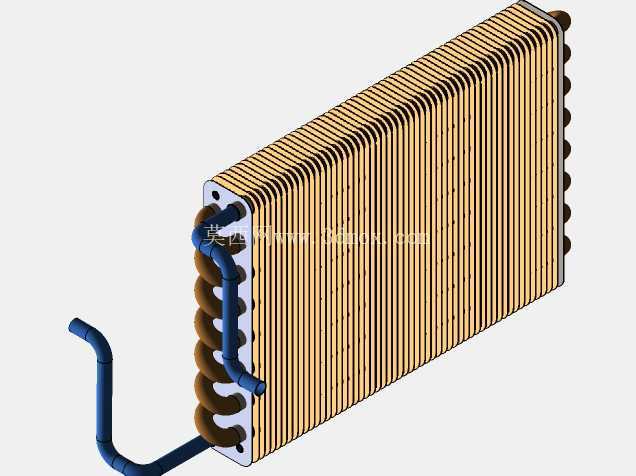

开放式无外壳版本则主要适配密闭舱体内置安装场景,比如设备内部的集成散热模块、小型制冷系统的蒸发器单元,这类场景本身有设备外壳提供防护,无需额外的换热单元壳体,直接通过翅片与周边空气或冷却介质接触换热,省去外壳材料成本的同时,进一步降低整体重量,安装时可通过侧边的固定耳片直接锁附在设备安装基面上,安装孔位采用长圆孔设计,可补偿加工与装配带来的位置公差,降低现场安装对位难度。从设计逻辑上,两款结构的芯体部分采用通用化设计,翅片、隔板、封条的尺寸完全一致,仅通过是否加装外壳形成不同的产品型号,这种模块化设计思路能大幅降低生产端的物料种类,减少模具投入,同时方便后期维护时的备件替换,不用区分不同芯体规格。
在安装边界设计上,封闭式版本的接口位置、安装孔距完全参照行业通用的同功率换热设备尺寸做兼容设计,可直接替换现有设备上的老旧换热单元,无需改动原有管路与安装基面,降低设备改造的工作量;开放式版本的固定孔位则预留了多组安装位置,可适配水平安装、垂直安装等不同安装姿态,满足不同设备内部的布局需求。实际工况适配方面,两款结构都考虑了不同介质的兼容性,隔板与翅片采用同材质设计,避免不同金属接触产生电化学腐蚀,流道内部做了圆角过渡处理,避免介质内杂质在拐角处堆积造成流道堵塞,针对大流量工况,还可通过叠加芯体层数的方式调整换热功率,不用改变整体的安装尺寸,覆盖更宽的功率适配范围。

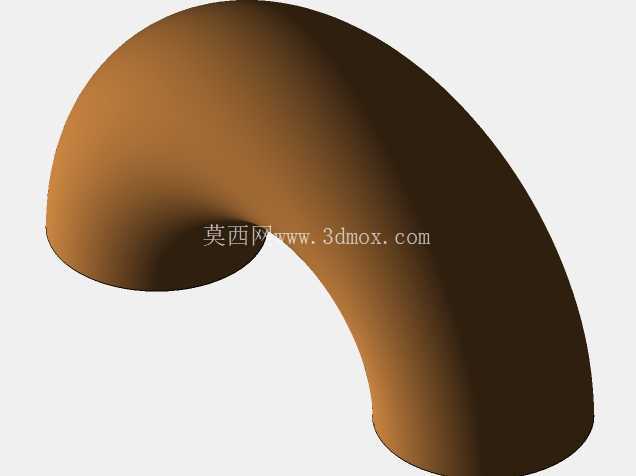

在结构强度校核上,封闭式外壳的承压能力按照1.6倍工作压力做冗余设计,隔板与封条的焊接处采用满焊工艺,避免高压工况下出现介质渗漏,翅片与隔板之间采用钎焊工艺连接,保证热传导效率的同时,提升整体芯体的结构强度,承受设备运行过程中的振动与冲击载荷,不会出现翅片倒伏、脱焊等问题。对于结构设计从业者来说,这类板翅式换热结构的建模难点在于翅片的参数化排布,需要根据换热功率计算翅片间距、翅片高度、流道层数,同时要兼顾加工工艺的可行性,比如翅片的折弯半径不能过小,否则加工时容易出现裂纹,隔板的厚度要匹配钎焊工艺要求,过薄容易焊穿,过厚则会增加热阻降低换热效率。两款结构的流道设计都采用逆流布置方式,冷流体与热流体的流向相反,能获得更高的对数平均温差,提升换热效率,同时在流体入口处设置导流段,避免介质直接冲击翅片造成局部磨损,让介质均匀分布到各个流道内,充分利用所有换热面积,避免出现局部流道闲置、换热效率不达标的问题。
