户外离网式大气取水装置原型结构设计

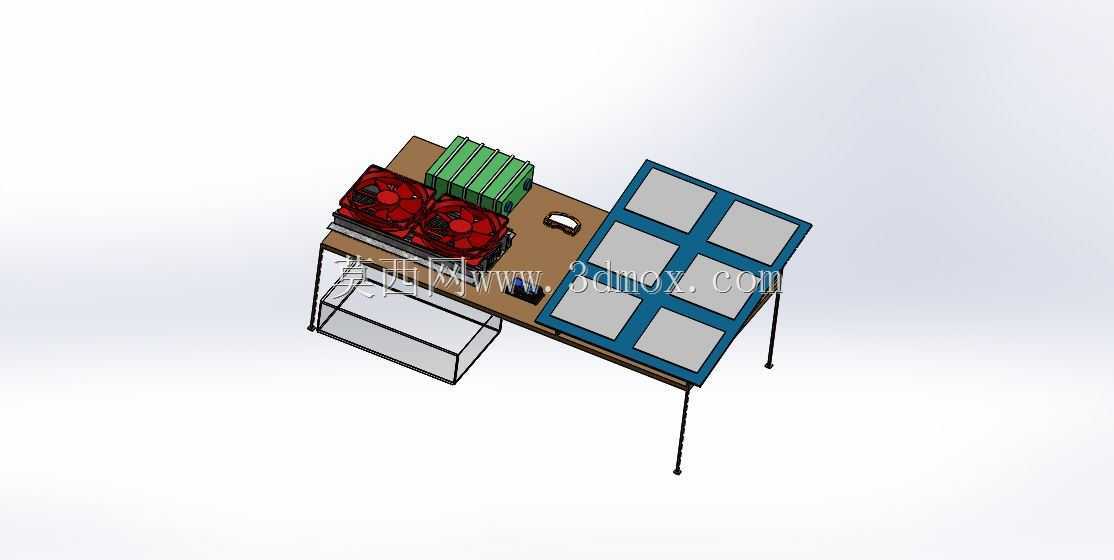

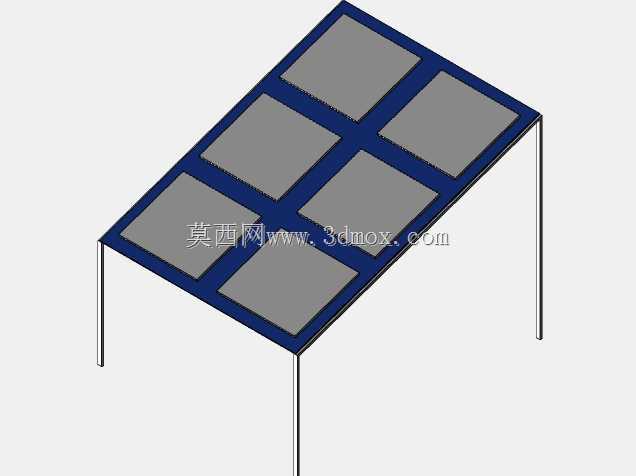

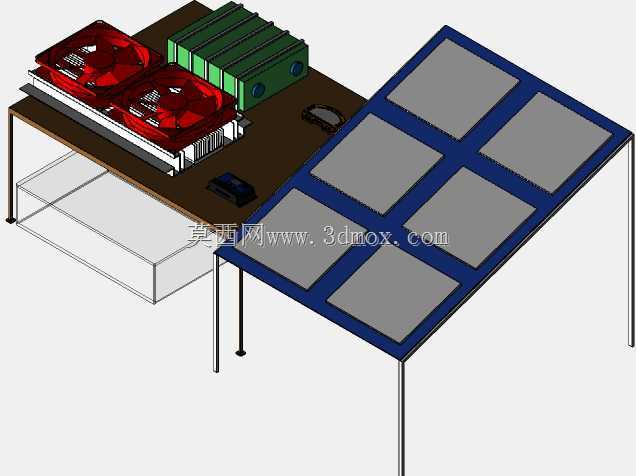

　　这套装置的核心应用场景锚定在无市政供水管网覆盖的野外作业区域，比如偏远山区科考驻点、荒漠边缘临时作业营地、海岛值守点位这类常规供水难以抵达的场景，核心用途是直接从空气中提取液态水，解决小范围人员的基本饮用水与生活用水补给需求，无需依赖外接水源或者长距离输水管道。从功能模块拆分来看，装置整体分为三个独立又协同的单元：右侧倾斜布置的光伏板单元负责将太阳能转化为电能，为整套系统的冷凝组件、送风组件提供电力输入，光伏板采用倾斜安装角度，适配中低纬度地区的太阳高度角，减少正午阳光直射的反射损耗，支架采用细支腿结构，可直接放置在平整硬质地面，也可通过底部预留的安装孔固定在简易混凝土基座上，支腿长度可根据现场地面平整度做小范围调整，避免装置放置出现倾斜导致冷凝水导流不畅。

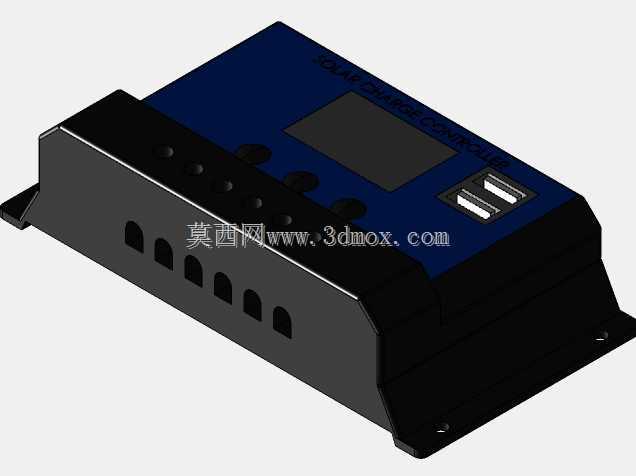

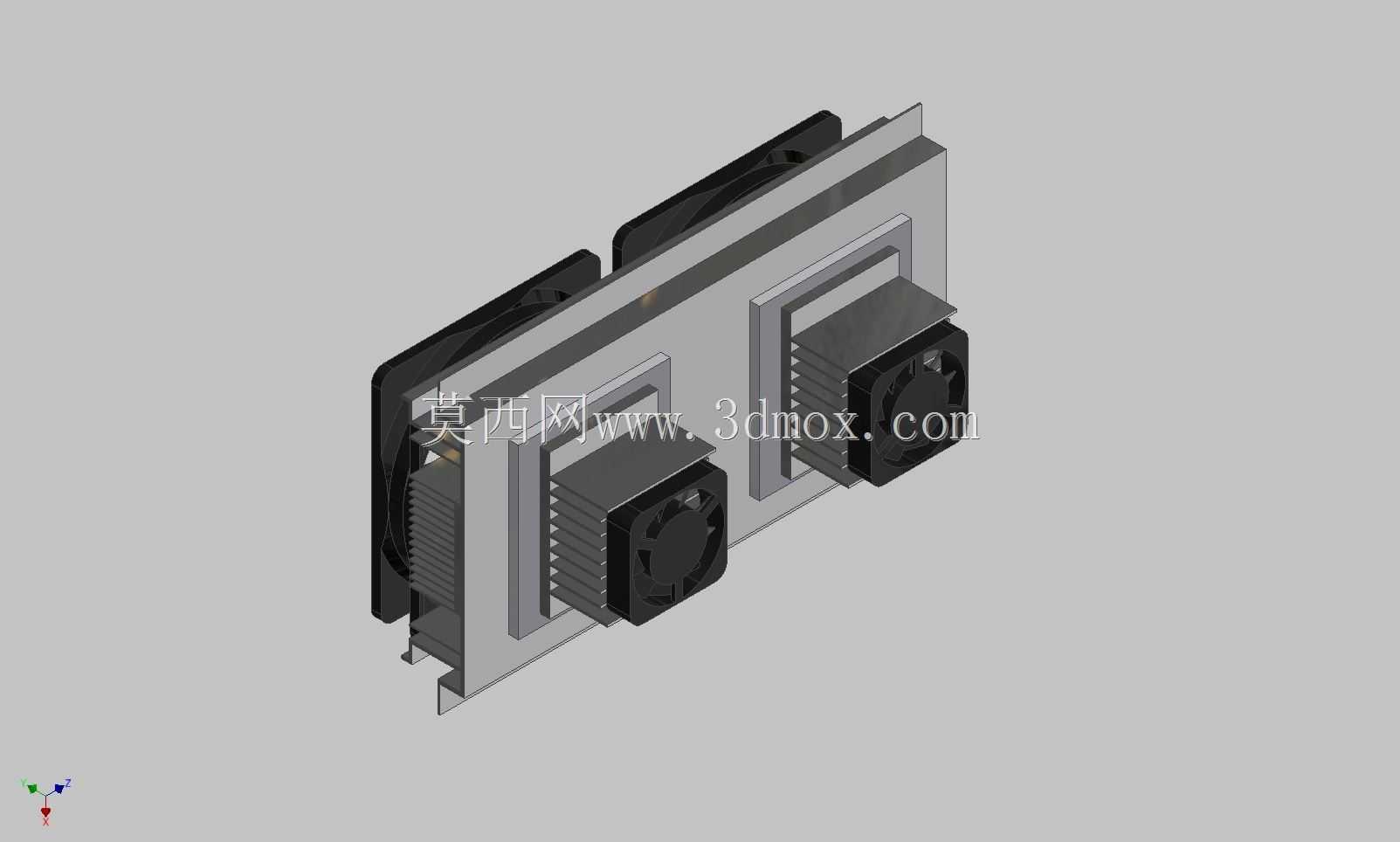

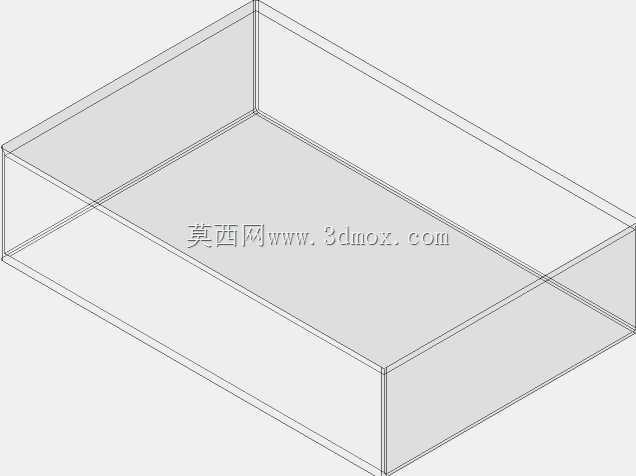

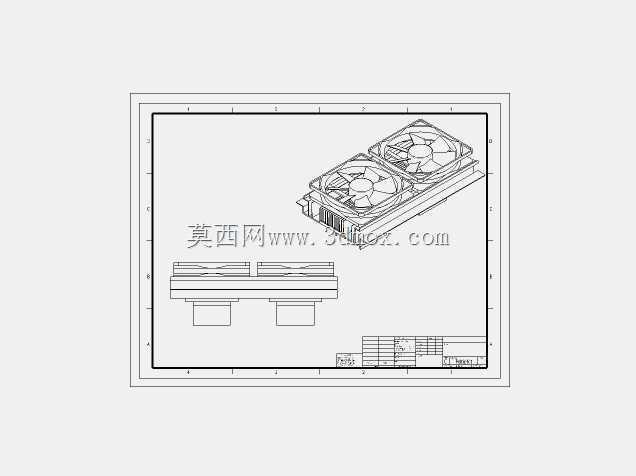

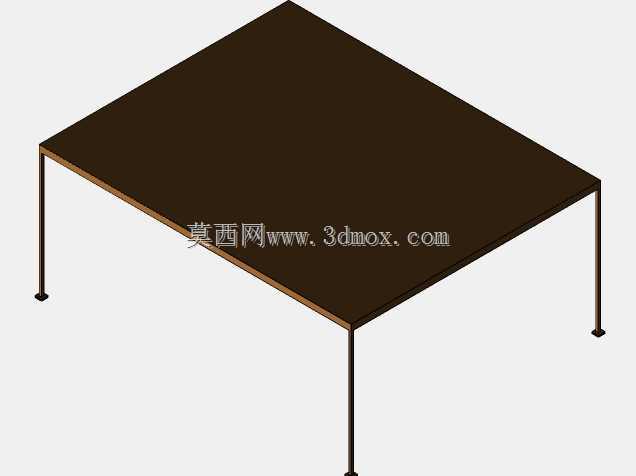

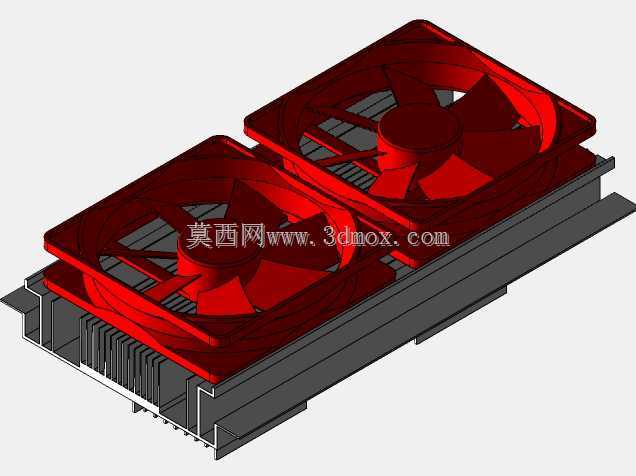

　　中部的桌式承载台面是整套设备的安装基准，台面上左侧布置的双风扇冷凝组件是核心取水单元，风扇负责驱动周边空气持续流经低温冷凝翅片，空气中的水汽遇冷凝结成液态水滴，顺着翅片表面的导流槽汇入下方的透明储水舱，储水舱采用抽拉式结构，方便定期清理舱内沉积的灰尘与杂质，舱体侧面预留有水位观察窗，可直接查看储水量，无需打开舱盖。台面上还预留了小型控制模块的安装位，可根据需求加装温湿度传感器、水位开关，实现冷凝组件的自动启停，当储水舱水位达到上限时自动切断风扇与制冷模块供电，避免溢水；当空气湿度低于设定阈值时降低运行功率，减少无效能耗。

　　紧邻冷凝组件的绿色模块化单元是空气过滤层，采用可抽换的格栅式滤材结构，进风首先经过该层过滤掉空气中的浮尘、蚊虫与大颗粒杂质，避免杂质附着在冷凝翅片表面影响换热效率，滤材模块采用标准化尺寸，可直接抽拉更换，无需拆解整机结构。整套装置的外形尺寸控制在单人可搬运的范围内，台面高度适配常规站立操作的高度，无需额外搭建操作平台，安装边界要求周边1米范围内无高大遮挡物，避免遮挡光伏板受光或者阻挡进风通路，装置底部距离地面预留有足够的通风间隙，避免地面扬尘被直接吸入进风通道。

　　设计过程中优先考虑了野外场景的维护便捷性，所有外露的连接部件均采用标准快拆结构，无需专用工具即可完成滤材更换、储水舱清理、线路检修等日常维护操作，光伏板与台面主体采用铰接连接，可根据安装地点的纬度调整倾斜角度，最大化光伏转换效率。冷凝组件的风道采用直进直出的结构设计，减少风阻损耗，风扇选用低功耗直流型号，匹配光伏板的输出功率，在晴朗白天可实现满功率运行，也可外接小型储能电池储存多余电能，满足阴天或者短时间夜间的运行需求。储水舱的出水阀设置在舱体侧面下部，可直接接水或者外接输水软管将水导入后续的净化单元，整套结构没有复杂的传动部件，运行过程中无剧烈振动，对安装基础的承重要求较低，普通硬质地面即可满足安装要求，无需做特殊的承重加固。
