便携式太阳能海水淡化处理装置结构设计

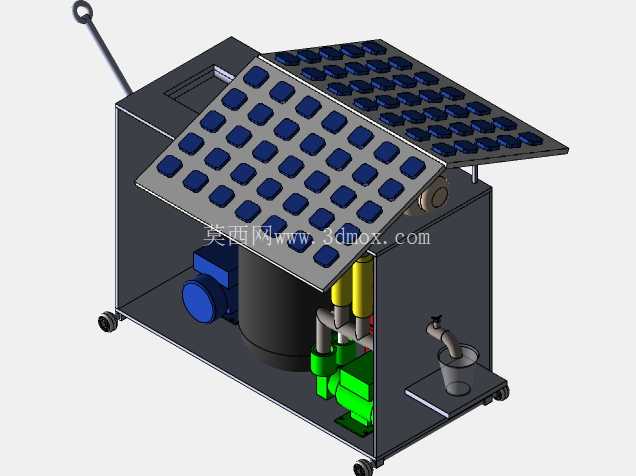

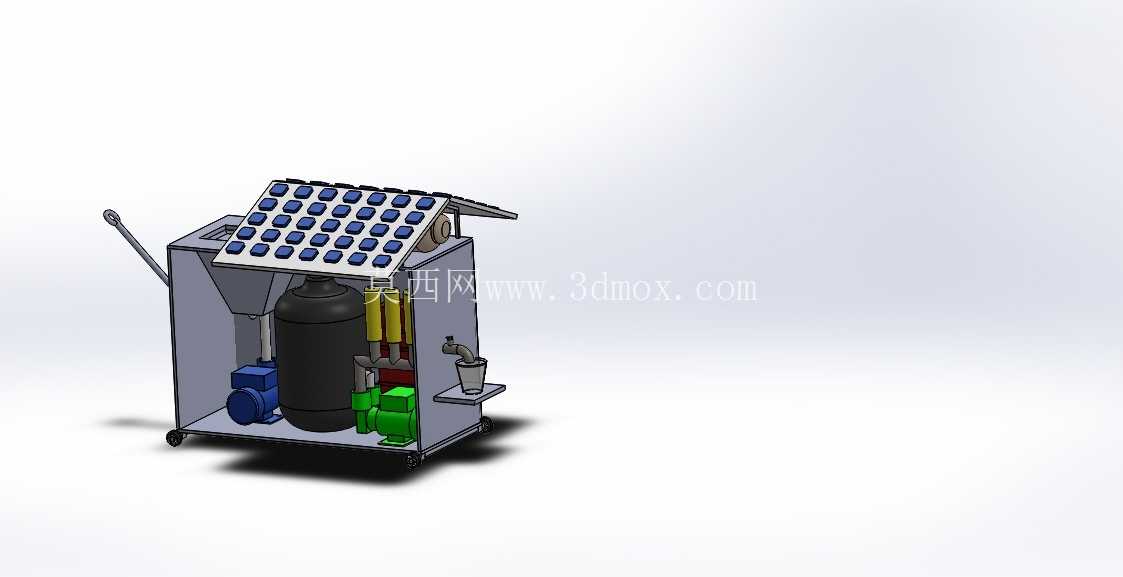

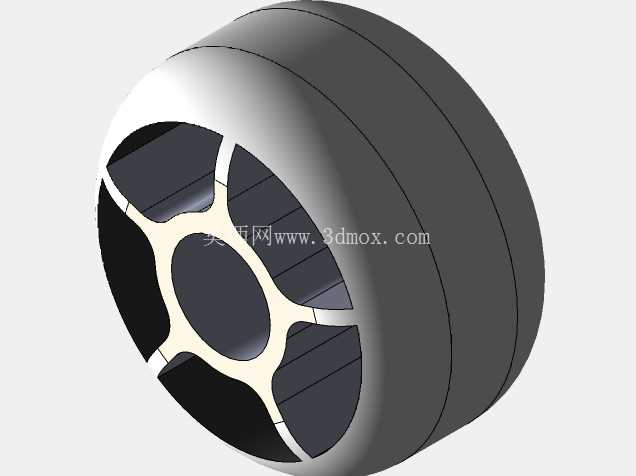

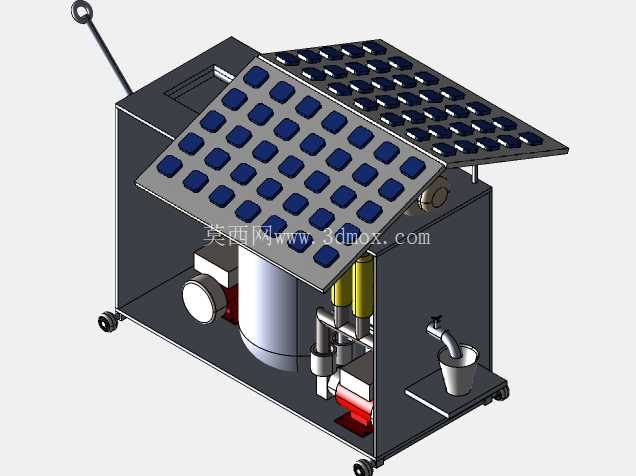

　　这款便携式海水淡化装置的三维结构设计，核心瞄准无稳定淡水供给的野外作业场景——远海孤岛驻训、沿海滩涂勘探、海上应急救生、偏远海岛临时值守这类场景下，常规市政供水管网完全无法覆盖，大型固定式海水淡化设备又受运输、吊装、供电条件限制无法快速部署，这类可移动的小型淡化单元刚好填补了场景空白。从结构布局来看，整机采用箱式集成设计，底部配置万向脚轮，单台设备可由两名成年人力短距离转运，无需额外吊装辅助，展开作业时仅需将设备放置在平整硬质地面，翻开顶部的太阳能光伏板即可进入待工作状态，不需要外接市电输入，完全依靠顶部光伏阵列收集太阳能转化为电能，驱动内部的增压泵、过滤组件完成海水淡化全流程。

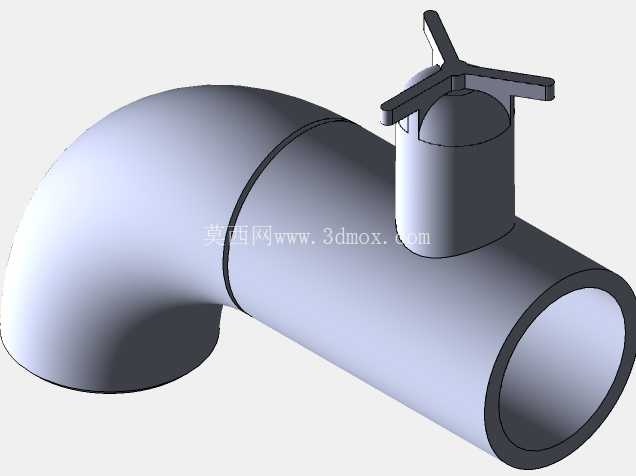

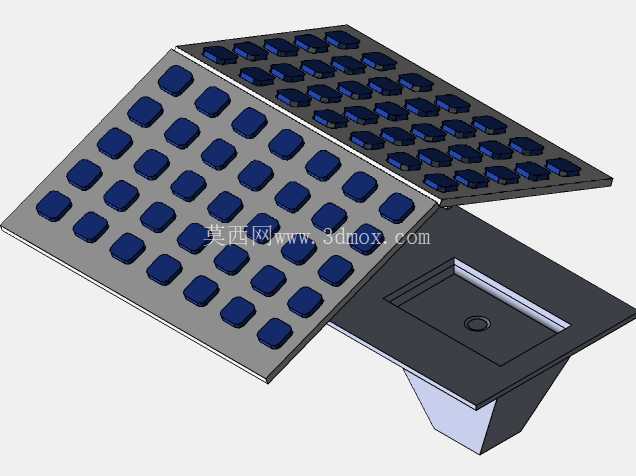

　　设备内部的管路布局做了集成化优化，进水端直接连通海水取水口，依次经过前置粗滤、高压增压、反渗透膜过滤、后置矿化几个核心环节，最终产出符合饮用标准的淡水，从取水口到出水龙头的管路全部做了快插接口设计，现场作业时不需要额外的管路焊接、法兰对接工序，仅需手动插接配套软管即可完成管路连接，大幅降低现场部署的操作门槛。顶部的光伏板采用翻转铰接结构，收纳状态下完全贴合设备顶面，和箱体形成完整的封闭外壳，可抵御运输过程中的磕碰、沿海高盐雾环境的腐蚀，展开时可根据现场日照角度调整翻转倾角，最大化提升光伏板的受光面积，保证供电效率满足设备满负荷运行的功率需求。

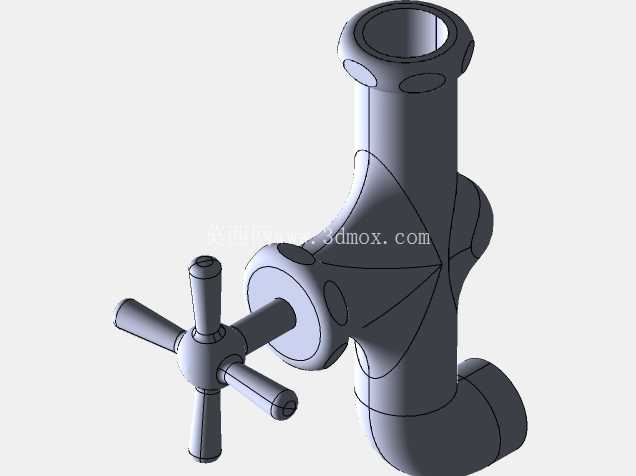

　　设备侧面预留的出水龙头直接对接成品淡水出口，下方设置了可折叠的置物台，可直接放置接水容器，不需要额外配置支撑台架。从安装边界来看，整机收纳状态下的外轮廓尺寸适配常规皮卡货箱、小型货运面包车的内部装载空间，不需要办理超限运输手续，作业状态下展开光伏板后的占地范围不超过两平方米，对作业场地的平整度要求较低，即使是滩涂、礁石区域，通过调整脚轮的支撑高度也能保证设备处于水平工作状态，避免内部泵组因倾斜出现气蚀、运行异响问题。内部核心的过滤组件、泵组都采用模块化快拆设计，现场出现滤芯堵塞、泵组故障时，不需要专业维修工具，仅通过手动卡扣即可完成故障部件的更换，适配野外场景下备件不足、维修工具匮乏的实际条件。

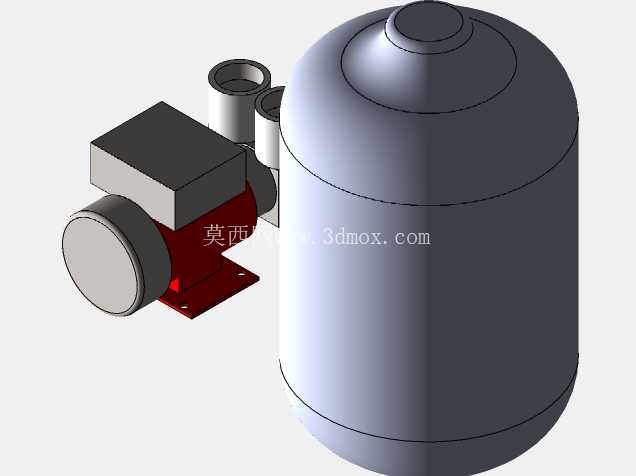

　　设备外壳采用耐盐雾的金属板材折弯焊接成型，所有外露的紧固件都做了防腐镀层处理，可长期在沿海高湿度、高盐雾的环境下存放使用，不会出现常规碳钢设备短时间内锈蚀卡死的问题。在结构设计阶段，特意将重量较大的泵组、过滤罐体布置在箱体底部位置，降低整机的重心高度，即使在转运过程中遇到路面颠簸、船舶晃动的情况，也不容易出现侧翻风险；顶部的光伏板铰接位置设置了阻尼支撑结构，调整到任意倾角都可以保持固定，不需要额外的支撑杆件辅助，减少了零散部件的数量，避免现场作业时出现零件遗失的问题。设备侧面还设置了手摇操作杆，在连续阴雨天气太阳能供电不足的情况下，可通过手动驱动的方式为高压管路提供压力，维持小流量的淡水产出，保证极端天气下的基本淡水供应，这个冗余设计完全贴合野外场景下天气条件不可控的实际情况，避免设备因供电中断完全丧失作业能力。
