固体工程用太阳能加热装置结构设计

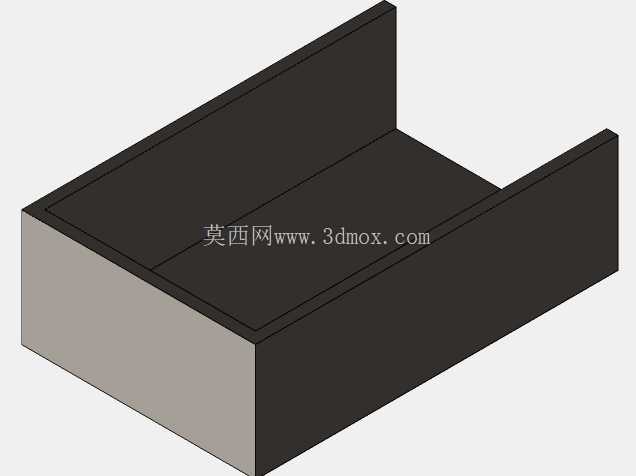

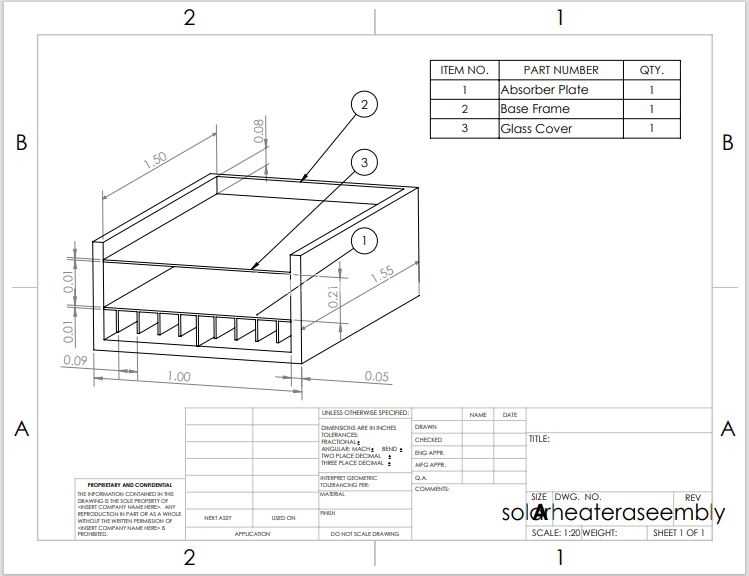

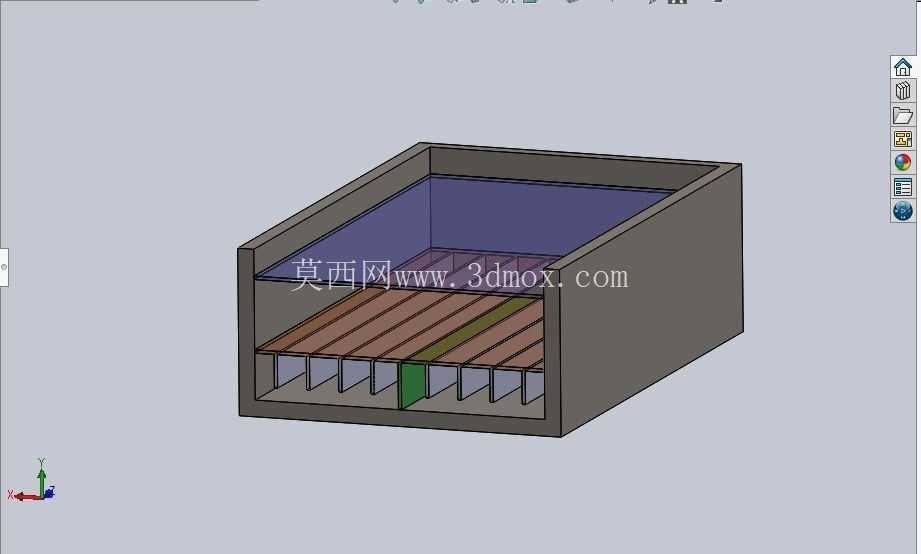

　　这套太阳能加热装置的结构设计，最初是针对固体工程场景下的低温热能需求展开的，在野外无稳定供电的固体物料预处理、小型构件恒温养护场景中，这类无需外接电源的加热装置能省去布线与配套供电设施的投入，适配偏远作业点、临时施工点位的热能供给需求。从结构剖面能看到，装置整体采用敞口式矩形腔体设计，外部为封闭的围护壳体，承担结构支撑与保温隔热的作用，壳体壁厚根据常规户外使用的抗冲击、保温需求设置，既可以减少内部热量向外部环境的散失，也能抵御户外扬尘、零星降雨对内部集热结构的侵蚀。

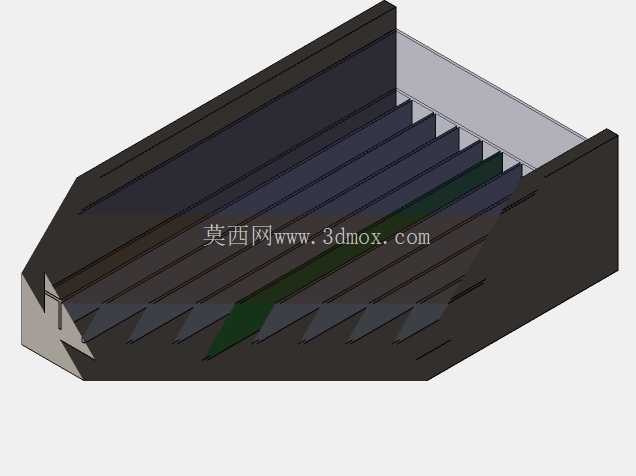

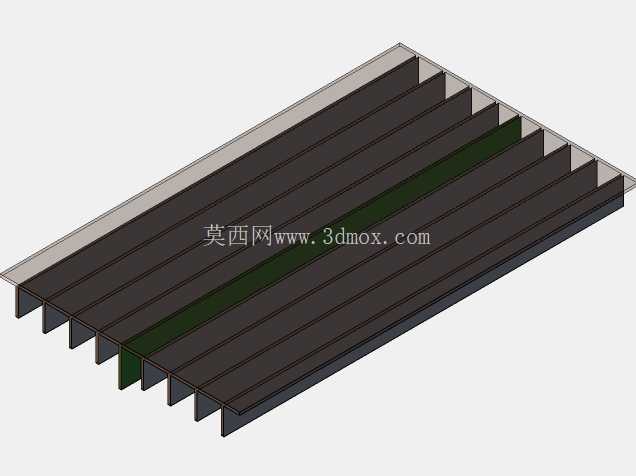

　　腔体内部设置了分层排布的集热导流结构，倾斜布置的集热板片按照太阳高度角的常规入射范围调整安装倾角，板片之间预留均匀的气流流通间隙，避免集热面被遮挡的同时，让进入腔体的空气能够与集热面充分接触完成热交换。中间的分隔导流结构将腔体内部分为两个独立的换热区域，可根据实际使用需求放置不同的待加热物料，或是调整不同区域的空气流通速率，实现差异化的温度控制。设计过程中优先考虑了装置的安装适配性，整体外形为规则的立方体结构，底部为平整的安装基面，不需要额外定制复杂的安装支架，直接放置在平整的硬化地面、简易混凝土基座上即可完成固定，安装边界预留了侧面的通风间隙与顶部的采光无遮挡区域，确保日常使用时不会因为周边遮挡影响集热效率。

　　集热板片的排布间距经过反复调整，既保证了单位体积内的集热面积足够大，也预留了足够的清洁操作空间，后期维护时可以直接从敞口端伸入清理板片表面的积灰，不需要拆解整体围护结构。装置的围护结构边角做了圆弧过渡处理，避免户外安装搬运过程中尖锐边角造成的磕碰损伤，壳体连接处采用嵌入式搭接结构，减少拼接缝隙的热量散失，同时也能避免雨水顺着缝隙渗入腔体内部。在功能实现上，这套装置不需要额外配置动力循环部件，依靠空气受热后的自然密度差实现腔体内的气流循环，阳光透过顶部的透明采光层照射到内部集热板片上，板片吸收太阳能辐射后温度升高，加热板片间隙内的空气，热空气上升后在腔体内形成自然循环，持续将热量传递给放置在腔体内的物料，整个运行过程无运动部件，不存在机械磨损问题，长期使用的维护成本极低。

　　针对固体工程场景下的使用特点，内部集热板片采用耐磨的金属材质制作，能够耐受固体物料放置时的摩擦剐蹭，不会因为常规的物料取放操作造成集热面的涂层脱落、结构变形。腔体的敞口端预留了保温盖板的安装槽位，在夜间或是无日照的时段，可以盖上配套的保温盖板，减少腔体内的热量流失，延长余热的可用时长。设计时也考虑了不同纬度地区的使用适配性，整体腔体的安装倾角可以通过底部的调节垫块进行小范围调整，不需要改动主体结构就能匹配不同地区的太阳入射角度，最大化集热效率。从结构建模的细节来看，所有板片与壳体的连接位置都设置了加强折边，避免长期冷热交替变化造成的结构变形，连接位置的应力分布经过校核，在常规户外风载、自重载荷作用下不会出现结构失稳问题。内部的导流分隔结构采用可拆卸设计，当需要加热大尺寸的固体构件时，可以将分隔板片拆除，拓展腔体内部的可用空间，提升装置的场景适配能力。
