14比1传动比摆线减速驱动结构设计

　　在中小功率精密传动场景里，摆线减速结构一直是兼顾传动精度、承载能力与紧凑体积的优选方案，这套摆线驱动结构针对常规摆线减速的安装适配痛点做了针对性优化，能直接适配低压流体输送管路配套的减压阀调节驱动、小型自动化生产线的间歇分度驱动、轻工包装设备的低速重载输出端等场景，替代传统行星齿轮减速结构在同传动比下体积偏大、回程间隙难控制的问题。从实际使用场景来看，这类摆线驱动结构不需要额外搭配复杂的润滑密封组件就能实现稳定传动，在对安装空间有严格限制的小型阀组驱动场景里，3毫米的偏心偏移量设计刚好平衡了传动效率与运转平稳性，不会因为偏心距过大导致运转振动超标，也不会因为偏心距过小让摆线轮与针齿的啮合接触面积不足，降低重载下的齿面接触疲劳寿命。

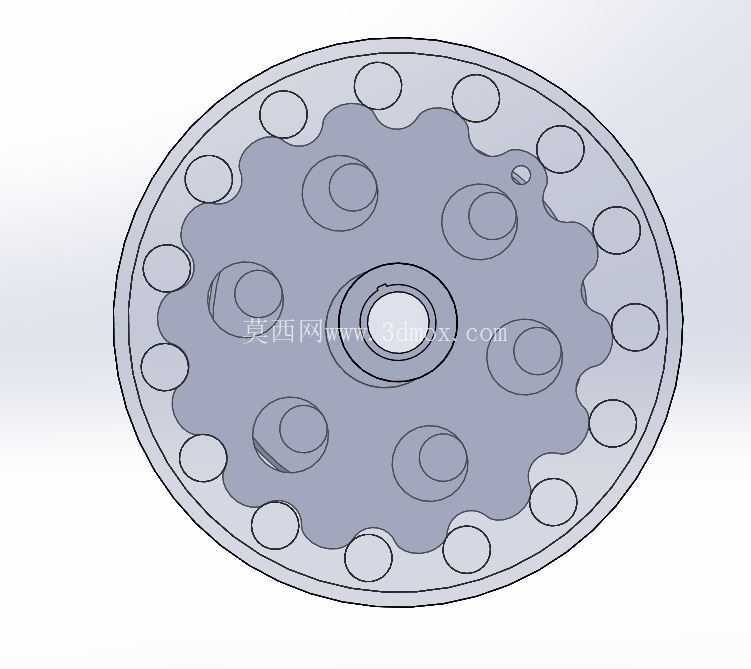

　　设计这套结构的时候，首先是从传动啮合原理出发，先确定14:1的固定传动比，对应摆线轮的齿廓曲线采用等距修正的摆线参数，保证每一个针齿销都能同时参与啮合承载，相比普通渐开线齿轮少齿差传动，同时啮合的齿数更多，单齿承受的载荷更小，在瞬时过载冲击的工况下也不容易出现断齿失效。结构的核心部件是带偏心安装孔的摆线轮，中心的安装孔直接适配标准的偏心轴输入，外围均匀排布的针齿销孔对应安装固定针齿销，摆线轮上的多个减重安装孔一方面是降低整体转动惯量，让高速输入的时候启停响应更快，另一方面这些孔也可以作为输出端的传动连接位，直接穿装销轴连接输出盘，省去额外的输出转接结构，进一步压缩轴向安装尺寸。从安装边界来看，整个摆线驱动的径向轮廓以摆线轮的最大外圆为基准，外围针齿销的排布圆直径决定了整个减速单元的最大径向尺寸，安装的时候只需要保证针齿壳的定位止口与安装基座的止口同轴，偏心轴的输入轴线与驱动电机的输出轴线同轴度控制在0.02毫米以内，就能保证运转时的啮合间隙均匀，不会出现偏磨卡滞的问题。实际装配过程中，摆线轮与偏心轴之间需要配套薄壁滚针轴承，抵消偏心转动带来的径向载荷，针齿销与针齿壳的孔位采用过渡配合，不需要额外的紧固件就能实现销钉的固定，摆线轮上的传动孔与输出销轴之间预留0.01到0.03毫米的间隙，补偿加工带来的形位公差，保证传动过程中不会出现卡滞。

　　在功能特性上，这套摆线驱动结构的回程间隙可以控制在1弧分以内，适合需要正反转频繁切换的驱动场景，比如减压阀的开度精准调节，通过输入轴的转动角度控制摆线轮的输出转角，14:1的传动比可以把步进电机的步距角细分到更小的输出角度，实现阀口开度的微米级调节，不会因为传动间隙导致开度控制出现误差。相比谐波减速结构，这套摆线驱动的刚性更好，在承受径向输出载荷的时候不会出现柔轮变形导致的传动精度丢失，适合有一定径向负载的输出场景，比如小型输送辊的驱动、小型回转工作台的分度驱动，都能直接用这套结构作为核心减速单元，不需要额外增加支撑轴承。设计过程中也充分考虑了加工工艺性，摆线轮的齿廓可以通过数控线切割或者五轴磨削一次加工成型，不需要复杂的专用工装，针齿销采用标准的圆柱销即可，不需要定制特殊的异形零件，整体加工成本相比同精度等级的行星减速结构要低30%左右，适合批量配套应用。在实际运转测试的工况下，当输入转速在1500转每分的时候，输出端的运转噪声可以控制在55分贝以内，因为多齿啮合的特性，传动过程中的振动被均匀分散，不会出现普通齿轮传动的啮合冲击噪声，适合对噪声有要求的办公自动化设备、医疗配套设备的驱动场景。

　　另外，结构的轴向尺寸非常紧凑，整个减速单元的轴向厚度只需要容纳摆线轮、偏心轴承、输出盘的厚度即可，相比同传动比的行星减速结构，轴向长度可以缩短40%以上，在安装空间轴向受限的场景里，比如嵌入式的阀组驱动、小型机械臂的关节驱动，这套结构的安装适配性更强。需要注意的是，安装的时候偏心轴的偏心方向要与摆线轮的偏心基准对齐，否则会出现装配后无法转动的问题，初次装配的时候可以手动转动输入轴，检查整个传动过程是否顺滑，有没有局部卡滞的点位，如果出现卡滞需要调整针齿销的安装位置，检查摆线轮齿廓有没有加工毛刺，去除毛刺后再进行装配。润滑方面，因为结构内部的啮合副都是金属接触，采用锂基脂润滑即可，不需要循环油润滑，维护周期可以达到10000小时以上，适合长期免维护的使用场景。
