多功能便携车载多口充电设备结构设计

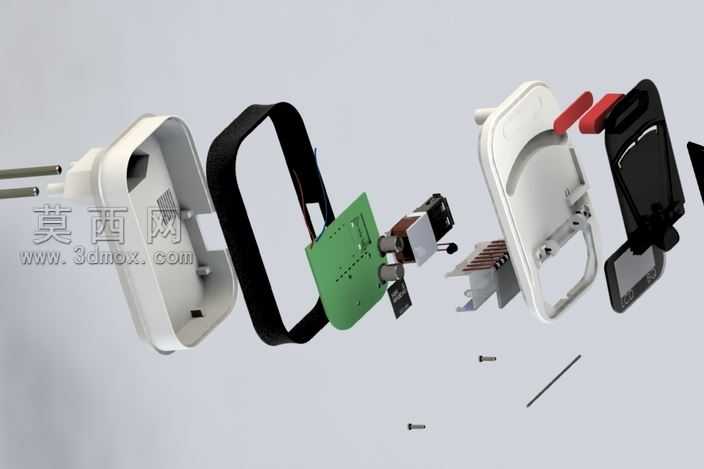

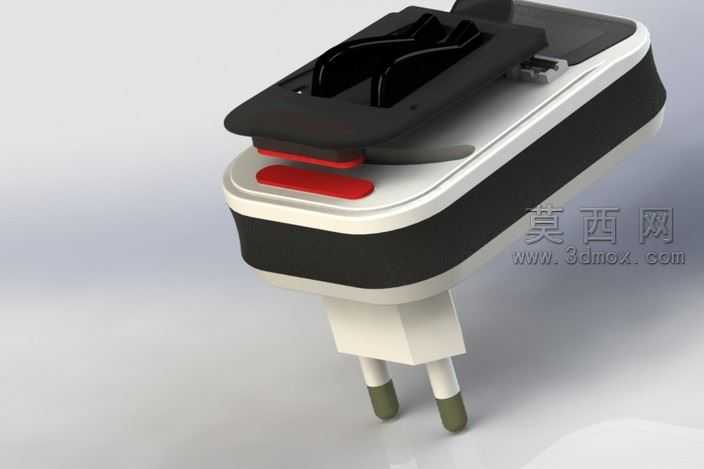

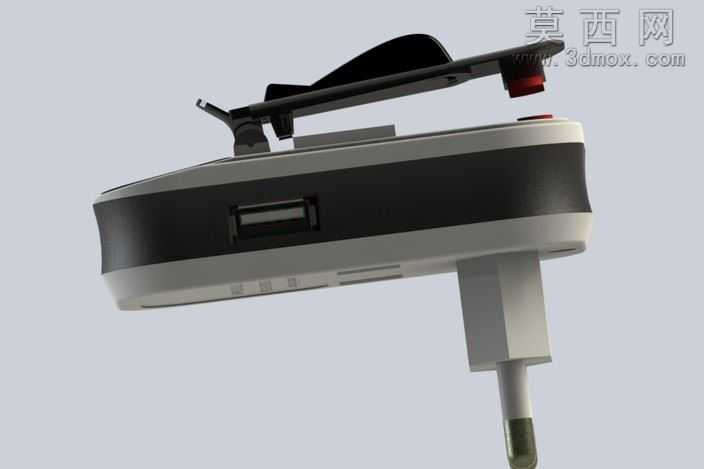

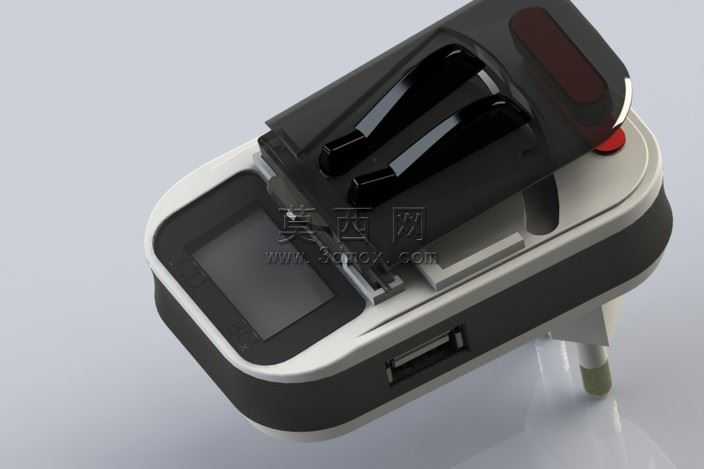

本作品为多功能便携充电设备的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先围绕车载使用场景的空间限制确定整体椭圆柱式圆润外观轮廓，规避尖锐棱角带来的使用磕碰风险，整体尺寸适配常规车载点烟器接口的安装空间，同时兼顾手持插拔的握持手感。建模过程中优先完成内部功能模块的布局规划：首先定位底部车载插脚的安装位，预留插脚伸缩活动的结构间隙，保证插脚收放时无结构干涉；中部区域划分充电电路主板的安装腔，预留主板固定柱的定位孔位，同时在侧壁开设标准USB输出接口的开孔，开孔边缘做0.2mm的倒角处理，避免插拔充电线材时刮伤线材外层胶套；上部区域设计可翻转的电池夹结构，该结构采用转轴加弹簧复位的组合设计，建模时精准计算转轴的转动角度范围，保证夹臂可适配不同厚度的小型数码设备电池，夹臂内侧预留防滑胶垫的安装槽，提升充电夹持时的稳定性，顶部还设置了红色状态指示灯的安装位，对应内部电路的充电状态反馈点位。材质与渲染阶段，针对不同部件匹配对应材质属性：设备主体外壳采用哑光ABS塑料材质，调整材质粗糙度参数模拟磨砂质感，避免亮面材质易留指纹的问题；上部夹臂结构采用黑色高韧性PC塑料，适当提升材质硬度参数体现结构强度；侧边USB接口内部采用金属铜片材质，调整金属反射率模拟导电部件的金属光泽；底部插脚采用镀镍金属材质，还原车载接电部件的真实质感；顶部红色按键采用半透明磨砂PC材质，添加轻微的自发光参数模拟指示灯透光效果。渲染时采用影棚柔光环境，添加浅灰色地面反射效果，调整主光源角度突出设备的结构分层，清晰展现各部件的装配关系与外观细节。设计思路上围绕多场景充电需求做整合，既支持直接插入车载点烟器接口为外接数码设备提供USB充电输出，也可通过上部夹臂直接夹持小型电池完成独立充电，同时兼顾便携性与多功能性，所有结构装配间隙控制在0.1mm以内，符合消费类电子产品的开模生产精度要求，各活动部件的运动行程均做限位结构设计，避免使用过程中出现结构脱落或过度转动的问题，整体结构紧凑，空间利用率高，在有限的体积内整合了两类充电功能，满足出行场景下的多元充电需求。
