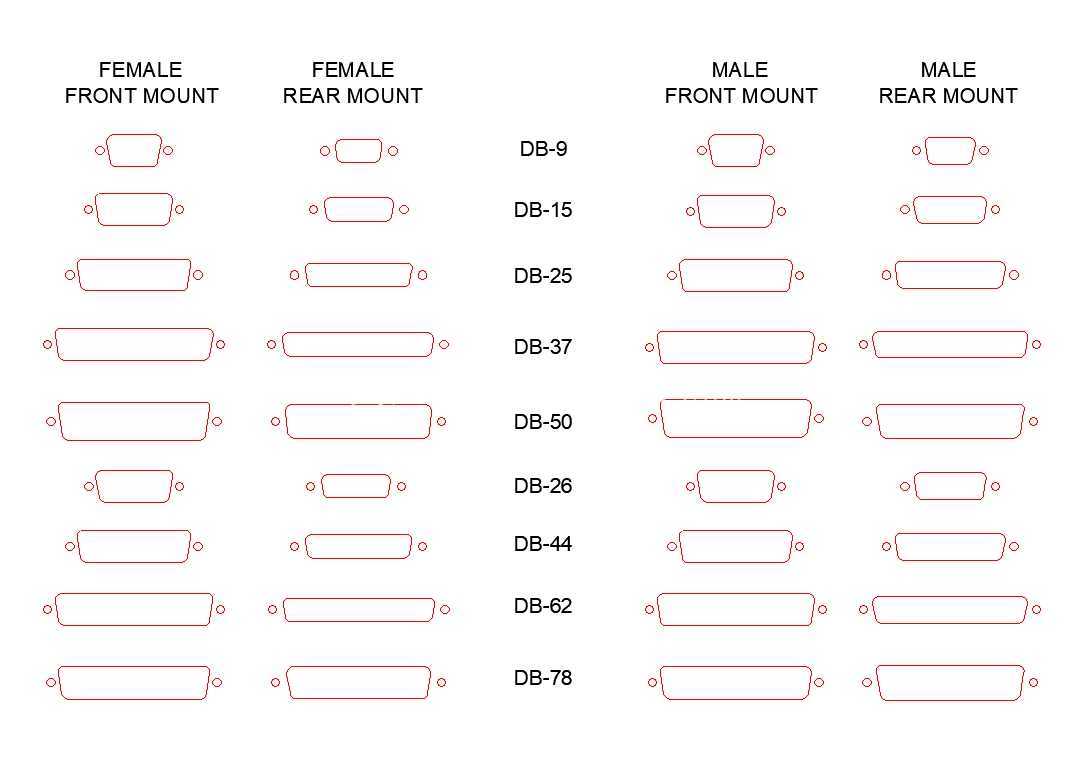

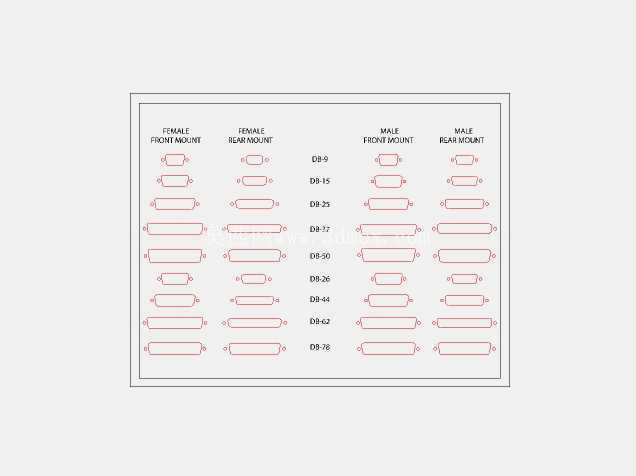

在工业控制机柜、通讯设备机箱、测试仪器面板的结构设计环节,D-Sub连接器的面板开孔与安装匹配是经常遇到的细节问题,很多新手结构工程师在做面板开孔时容易忽略安装方式的差异,导致后期连接器装配时出现干涉、固定不牢、接口对位偏差等问题,直接影响设备的组装效率与接线可靠性。这套设计覆盖了全系列常用D-Sub连接器的面板切口尺寸,包含公头、母头两种接头形式,以及前装、后装两种安装方式的开孔边界,从常用的DB-9串口,到DB-15、DB-25、DB-37、DB-50等多针脚型号,再到DB-26、DB-44、DB-62、DB-78等高密度针脚型号,所有开孔轮廓都严格匹配连接器的安装法兰尺寸,同时预留了合理的装配公差,避免开孔过小导致连接器无法装入,也不会因为开孔过大出现连接器晃动、面板缝隙过大的问题。
从实际工程应用来看,前装式D-Sub连接器是从面板外侧装入,固定螺丝孔位在面板正面,适合面板外侧有足够操作空间、后期需要频繁插拔接口的设备,比如台式工控机的后置接口面板、测试仪器的外接信号接口,这种安装方式的切口需要匹配连接器法兰的定位凸台,保证装入后接口不会出现周向转动;后装式D-Sub连接器则是从面板内侧推入,固定螺丝从面板外侧锁紧,适合面板外侧需要保持平整、或者设备内部有足够装配空间的场景,比如嵌入式工控设备的前面板、密封机箱的对外接口,这种安装方式的切口尺寸和前装略有差异,法兰的贴合面在面板内侧,开孔时需要注意避让连接器尾部的焊杯或者压线端子空间,避免和内部的PCB板、走线槽产生干涉。在做结构设计时,很多工程师容易忽略不同针数D-Sub连接器的宽度差异,比如DB-9的开孔宽度较窄,而DB-78的高密度接口宽度接近DB-9的三倍,如果按照统一尺寸开孔,会出现大针数接口装不进去、小针数接口缝隙过大的问题,这套设计里针对每个型号的公母头、前后装形式都单独标注了切口的轮廓尺寸,包括开孔的长度、宽度、边角的圆弧半径,以及两侧固定螺丝孔的中心距,完全可以直接导入到面板的工程图中作为开孔依据,不需要再反复核对连接器厂商的规格书,能大幅减少结构设计的核对工作量。
另外在实际装配场景中,D-Sub接口的安装切口还要考虑和外壳防护等级的匹配,如果是需要达到IP54以上防护等级的设备,后装式接口配合密封垫圈使用时,切口的边缘平面度要求更高,这套尺寸设计里预留了垫圈的压缩空间,不会因为开孔尺寸偏差导致垫圈压缩量不足,影响密封效果。对于做三维布线的工程师来说,准确的面板切口尺寸也能帮助提前预判接口的伸出长度,合理规划内部线缆的弯曲半径,避免线缆过度弯折导致信号传输不稳定,尤其是高密度针脚的D-Sub接口,线缆本身直径较粗,如果接口安装位置偏差,很容易出现线缆和内部结构件干涉的问题,提前在建模阶段匹配准确的开孔尺寸,就能在设计阶段规避这类装配问题,减少后期打样后的改模次数。
从设备维护的角度来说,标准化的D-Sub切口尺寸也能提升接口的互换性,后期设备维修更换不同品牌的同规格D-Sub连接器时,不需要重新对面板进行二次加工,降低现场维护的难度。很多小批量设备加工时,面板开孔都是采用激光切割工艺,准确的轮廓尺寸能直接导出为切割路径,不需要工艺人员重新绘制,能缩短零件的加工周期,同时避免绘图错误导致的零件报废。在做高密度多接口布局的面板设计时,这套尺寸还能帮助工程师准确计算相邻接口之间的最小间距,保证两个接口的固定螺丝不会互相干涉,插拔线缆时工具也有足够的操作空间,不会出现相邻接口距离太近,手或者螺丝刀无法操作锁紧螺丝的问题。
- 上一篇:Z型金属框架玻璃台面简约书桌
- 下一篇:台式设备供电用三芯电源线结构设计
- 全部评论(0)
- 模板大小: 202.75 KB
- 售价:5金币
- 下载次数: 1371
- 系统要求: AutoCAD,Rendering
- 软件分类: 通用五金配件
