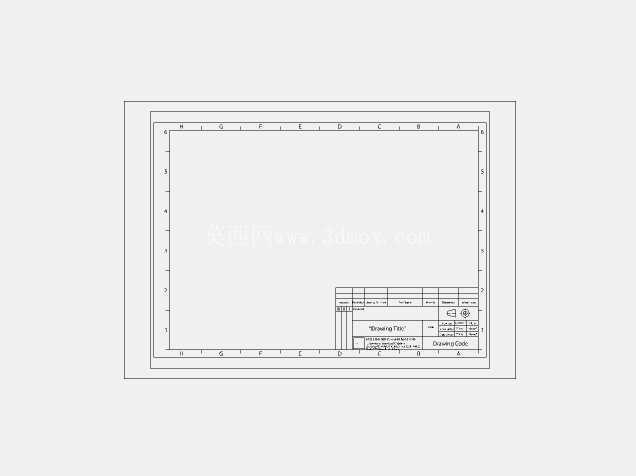

减压阀配套A3规格工程图框模板

　　在工业仪表管路的设计落地环节，减压阀作为管路压力调控的核心元件，其配套工程图纸的规范性直接影响生产加工、现场装配、后期运维的全流程效率，这套A3幅面的工程图框，正是针对减压阀类零部件的出图需求定制的标准化绘图载体。日常做仪表类阀门的设计出图时，很多工程师会忽略图框的适配性，直接套用通用模板，往往会出现标题栏字段不匹配、幅面比例和减压阀视图排布冲突的问题，这套图框在设计时就充分考虑了减压阀类零件的出图习惯，将标题栏、明细栏的位置做了针对性调整，预留了足够的视图排布空间，不管是减压阀的总装剖视图、零件局部放大图，还是密封件、弹簧等配套小零件的尺寸标注，都能在幅面内合理排布，不会出现标注拥挤、视图跨幅的问题。

　　从实际应用场景来看，这类A3图框多用于减压阀的零件图、小总装图出图，车间一线的加工人员拿到图纸后，能快速通过标题栏的预设字段读取零件材质、加工精度、装配要求等核心信息，不用在杂乱的标注里翻找关键参数，能有效降低识图误差。图框的边界尺寸严格遵循国标A3幅面要求，横向布局的外框、内框边距都按机械制图标准设置，打印出图时能直接适配常规的A3绘图仪，不会出现内容裁切、边距失衡的问题，内框的装订边预留宽度也符合工厂图纸归档的装订要求，叠图归档时能保证标题栏始终处于可视位置，方便档案管理人员快速检索。设计这套图框的时候，特意把明细栏的位置设置在图框右下角标题栏上方，针对减压阀这类多零件组成的阀类产品，能直接在图面内罗列弹簧、阀芯、阀体、密封垫等配套零件的序号、名称、数量、材质信息，不用额外续页，单张图纸就能承载完整的小总装信息，适合车间现场的快速查阅。另外图框的坐标刻度沿内框四边均匀排布，做减压阀的管路安装示意、零件形位公差标注时，能快速参照刻度定位基准，减少绘图时的辅助线绘制工作量，尤其是标注阀芯同轴度、密封面平面度这类形位公差时，基准位置的参照更直观。

　　在化工、水务、暖通这类涉及减压阀大量应用的行业里，标准化的图框能保证不同工程师输出的减压阀图纸格式统一，不管是内部做设计评审，还是给外协加工厂提供加工图纸，都不会因为格式混乱出现信息传递偏差，比如之前遇到过外协厂因为图纸标题栏位置不统一，看错了减压阀的压力等级标注，导致加工出来的阀体耐压等级不达标，用这套统一的图框后，核心参数的填写位置固定，能从格式层面减少这类人为失误。图框的分区标识也做了简化处理，没有冗余的装饰元素，所有线条的线宽都按机械制图标准设置，外框粗实线、内框细实线的区分清晰，打印后线条层次分明，不会因为线宽一致导致图框和视图线条混淆，哪怕是多次复印的蓝图，也能清晰分辨图框边界和视图内容。

　　对于做三维模型转工程图的工程师来说，这套图框可以直接导入到常用的三维设计软件的工程图模块中，提前预设好的标题栏字段可以和三维模型的自定义属性做关联，导出工程图时能自动填充零件名称、材料、重量等信息，不用手动重复填写，能大幅提升出图效率，尤其是做批量减压阀系列产品的图纸输出时，能减少大量重复的格式调整工作。另外图框预留的技术要求区域位置合理，不会占用核心视图空间，针对减压阀的常规技术要求，比如密封面粗糙度、阀体耐压试验要求、弹簧刚度公差等内容，都有足够的空白区域填写，不用挤占尺寸标注的位置，保证整个图面的排布疏密得当，识图时的视觉流程更顺畅，从标题栏到视图、再到技术要求、明细栏的阅读顺序符合一线操作人员的识图习惯，不用在图面上反复跳转找信息。
