工程机械变速箱防护端盖结构设计

　　在露天矿山开采、隧道掘进、农林作业等非铺装路面作业场景中，行走类工程机械的传动系统长期暴露在高冲击、多飞石的恶劣工况下，变速箱作为动力传递的核心部件，其外露的齿轮啮合端、轴承安装位一旦被崩落的岩石、硬质土块直接撞击，很容易出现壳体开裂、密封失效、齿轮偏磨甚至传动卡滞的故障，直接导致设备停机，这类故障在野外作业场景下的维修成本与误工损失往往远高于零件本身的价值。这款变速箱端盖的设计核心，就是为变速箱外露的传动腔体提供可靠的物理防护屏障，同时兼顾传动部件的安装定位、密封防尘与检修便利性。

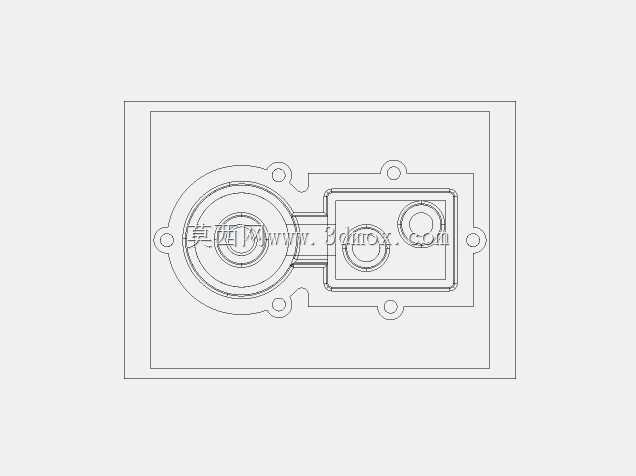

　　从结构布局来看，端盖整体采用不规则的分体式腔体轮廓，左侧对应齿轮传动的圆形腔体，右侧对应换挡机构或辅助传动的矩形腔体，两个腔体之间通过过渡连接筋整合为一体，这种非对称轮廓并非随意设计，而是完全匹配变速箱本体的安装结合面形状，避免额外增加传动系统的横向占用空间，适配紧凑的底盘安装布局。安装边界的设计充分考虑了野外装配的容错性，端盖周向均匀布置的多个带安装孔的凸耳，凸耳位置与箱体上的螺纹孔完全对位，安装孔预留了合理的间隙公差，即使现场安装时存在轻微的对位偏差，也能顺利穿入固定螺栓，不需要反复敲击调整，降低野外维修的操作难度。

　　端盖与箱体结合的端面设计了连续的密封槽结构，装配时嵌入耐油橡胶密封圈，能够阻挡作业环境中的泥沙、粉尘、水汽进入变速箱腔体内部，避免润滑油被污染导致的齿轮、轴承异常磨损。从功能特性上看，端盖的腔体深度经过精准核算，既保证盖体与内部高速旋转的齿轮、换挡拨叉等部件留有足够的安全间隙，避免运转过程中出现运动干涉，又不会过度增加盖体的整体厚度，控制零件的整体重量，减少变速箱总成的额外负载。盖体的壁厚采用渐变式设计，对应齿轮啮合区、轴承安装位的受冲击高频区域，壁厚做了加厚处理，提升抗冲击能力，而安装凸耳、过渡连接区域则在保证结构强度的前提下适当调整壁厚，避免材料浪费，同时降低铸件生产时的缩孔、变形风险。端盖表面的加强筋布局沿着应力传递方向布置，当外部飞石撞击盖体表面时，冲击力能够通过加强筋快速分散到整个盖体结构，再通过周向的安装螺栓传递到变速箱本体上，避免局部应力集中导致的盖体开裂。在设计思路上，这款端盖没有采用复杂的异形曲面，整体结构适配砂型铸造的工艺要求，拔模斜度设置合理，不需要复杂的抽芯结构就能完成铸件生产，适合批量加工制造，后续的机加工工序仅需要处理结合端面、安装孔、密封槽等关键部位，加工工序简单，生产成本可控，能够满足工程机械售后维修市场的大批量配件需求。

　　实际装车验证中，这款端盖能够承受直径30mm以内碎石以15m/s速度的正面冲击，不会出现开裂或穿透性变形，密封性能在高压水枪冲洗、泥水浸泡的工况下仍能保持稳定，不会出现润滑油渗漏的问题，同时端盖的可拆卸结构也方便日常检修时直接打开盖体检查齿轮啮合状态、调整换挡间隙，不需要拆解整个变速箱总成，大幅降低日常维护的工作量。针对不同功率等级的变速箱，这款端盖的安装孔位、腔体尺寸可以通过参数化调整快速适配，不需要重新进行整体结构设计，能够覆盖多款中小功率行走机械的变速箱防护需求，在农用拖拉机、小型装载机、矿山掘进辅助设备等多款机型上都能适配使用。
