加贝尔阀块剖面结构练习设计方案

　　在液压控制系统的实际工程应用里，阀块是集成式液压阀组的核心承载构件，承担着连通各液压阀件、规划油路走向、固定元件安装位的关键作用，广泛应用在工程机械液压站、工业设备液压动力单元、机床液压夹紧系统等场景中，其内部油路的布局合理性直接决定整个液压回路的压力损失、响应速度与运行稳定性。本次设计的阀块结构，以剖面表达作为核心呈现方式，重点梳理内部交叉油路的连通逻辑，在建模过程中优先遵循液压阀块的常规设计准则，先确定各阀件的安装基准面，再根据油路通径要求规划内部孔道的走向，避免出现工艺无法实现的锐角交叉、盲孔深度超程等问题。

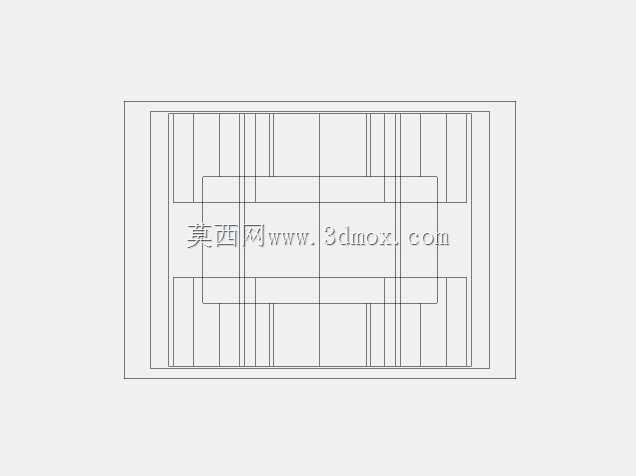

　　从结构布局来看，该阀块采用矩形块体作为基础载体，各安装面的阀件安装孔位按照常规板式液压阀的安装尺寸标准排布，内部油路的孔道直径匹配对应回路的额定流量需求，高压油路与回油孔道之间预留足够的壁厚，避免长期承压状态下出现渗漏、腔间串油的故障。在剖面结构的表达上，特意将多层交叉的油路孔道做剖切展示，能够清晰看到不同深度的孔道如何实现连通、如何避让相邻的安装螺纹孔与定位销孔，这部分的设计细节直接影响阀块加工时的工艺可行性——如果孔道交叉位置的余留壁厚不足，加工时很容易出现钻穿、孔道偏移的问题，后续使用中也会因压力脉动产生开裂风险。实际工程中这类阀块的安装边界需要匹配对应阀组的安装空间，安装面的平面度要求控制在0.02mm以内，保证阀件安装后的密封性能，各油口的位置需要和外接管路的接头尺寸匹配，避免出现管路干涉、安装操作空间不足的问题。设计过程中没有采用复杂的异形结构，整体保持规整的矩形外形，一方面是便于加工时的装夹定位，减少铣削加工的工序时长，另一方面规整的外形也便于后续在液压站中的安装固定，不需要额外设计复杂的安装支架。

　　从功能特性上看，该阀块的油路布局采用分层排布的方式，高压进油道布置在块体的中心区域，回油道靠近块体的外侧边缘，控制油道穿插在主油路之间的空余位置，这样的布局能够最大程度压缩块体的整体体积，在有限的空间内容纳更多的油路通道，同时减少不必要的油路弯折，降低液压油在孔道内流动时的沿程压力损失。在剖面视图的呈现中，可以清晰看到每个孔道的加工深度、孔口的倒角位置，这些细节都是实际加工中必须注意的工艺点：孔口倒角能够去除钻孔产生的毛刺，避免装配时毛刺脱落进入液压系统造成阀件卡滞，而孔道的深度控制则直接决定油路是否能够准确连通，不会出现通流面积不足的问题。

　　对于从事液压系统设计、阀块加工的工程人员来说，这类剖面结构的建模练习，能够帮助设计者建立清晰的三维空间油路布局思维，避免在二维图纸设计时出现孔道干涉、连通错误的问题，很多新手设计阀块时容易忽略三维空间内的孔道位置关系，只在二维视图上标注孔位，最终加工出来的阀块经常出现串油、孔道不通的问题，通过这类剖面建模练习，可以直观地观察到每个孔道在块体内部的走向，提前排查干涉问题。另外在设计时也考虑了阀块的安装固定需求，块体的边角位置预留了安装螺栓的通孔，通孔的沉头深度匹配对应规格的内六角螺栓头部尺寸，保证螺栓安装后不会突出块体表面，避免和周边安装的阀件产生干涉。各阀件安装面的螺纹孔深度按照螺纹规格的1.5倍直径设计，保证阀件安装后的连接强度，不会在液压系统长期承压振动的状态下出现螺纹滑牙、阀件松动的问题。回油孔道的通径比压力油道稍大，能够降低回油背压，提升液压系统的运行稳定性，这也是液压阀块设计中的常规准则，在本次剖面结构中也做了对应的尺寸区分，能够直观看到不同功能孔道的尺寸差异。
