不锈钢2寸侧接式海过滤器三维结构设计

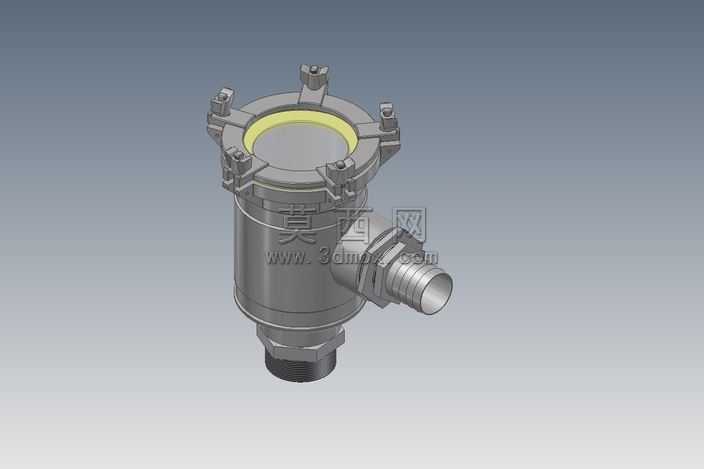

本作品为不锈钢材质2寸规格海过滤器三维建模成果，建模过程依托参数化三维设计软件完成，整体采用1:1等比例还原工业级管路过滤器的真实结构尺寸，所有零部件均按照实际加工装配逻辑进行独立建模后完成总装配合，确保各部件间的装配间隙、配合公差符合工业生产实际要求。模型整体采用立式筒体结构，顶部为快开式压盖结构，周向均匀布置多组快装锁紧卡扣，建模时精准还原了卡扣的铰接结构、锁紧螺栓的螺纹细节与压合接触面形态，可直观展示快开结构无需工具即可快速开盖更换滤网的操作逻辑；筒体侧面设置侧出式外螺纹接口，接口处做了阶梯式变径处理，还原了宝塔接头的防滑环槽结构，适配2寸规格软管的插接安装需求，筒体底部设置下接式外螺纹接口，用于对接管路进水端，进出水口的螺纹牙型、螺距均按照通用管路标准建模，可直接用于工程装配干涉校验。材质渲染阶段，筒体主体、锁紧卡扣、接口接头均赋予304不锈钢材质属性，调整金属粗糙度、反射率参数还原不锈钢哑光金属质感，顶部密封压圈赋予黄色耐油橡胶材质，还原密封件的弹性材质视觉特征，底部排污端做发黑处理的金属材质区分，不同材质的色彩与质感差异清晰，可直观区分各功能部件。结构设计上，筒体内部预留了适配2寸不锈钢滤网的安装腔体，建模时还原了滤网的支撑台阶、密封槽结构，确保滤网安装后可实现进出水侧的完全隔离，流体从底部接口进入筒体后，经不锈钢滤网过滤杂质后从侧部接口流出，快开压盖的设计可大幅缩短滤网更换、设备维护的操作时间，整体结构无多余冗余设计，符合流体管路过滤设备的流道设计要求，模型所有倒角、圆角、工艺槽均按照实际机加工工艺还原，无建模破面、特征缺失问题，可直接用于渲染出图、工程参考、装配教学等场景。
