带旁路结构的脱水筛选管路装置

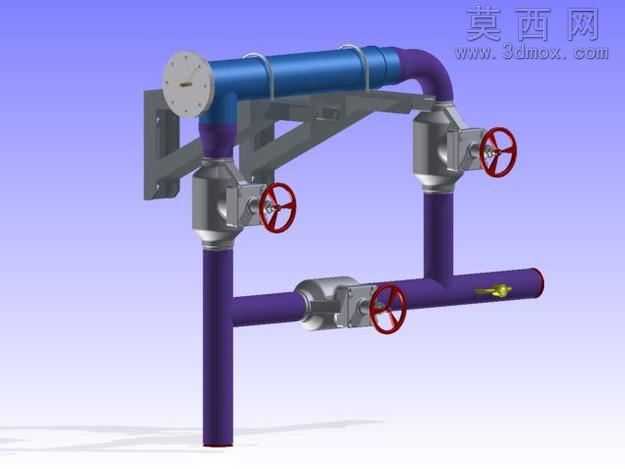

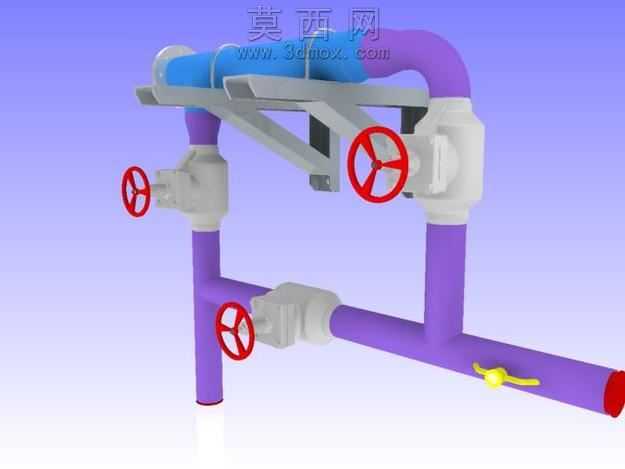

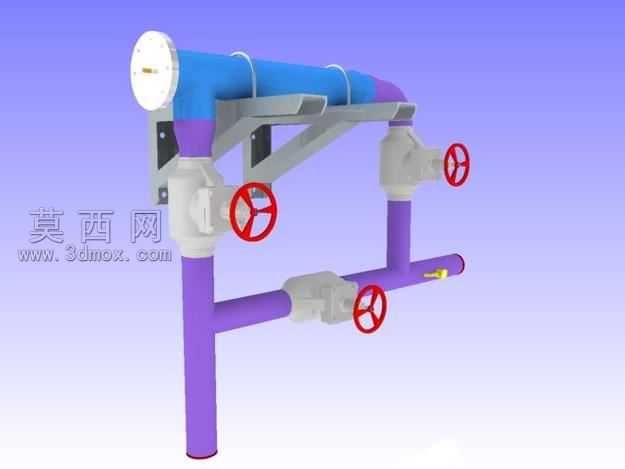

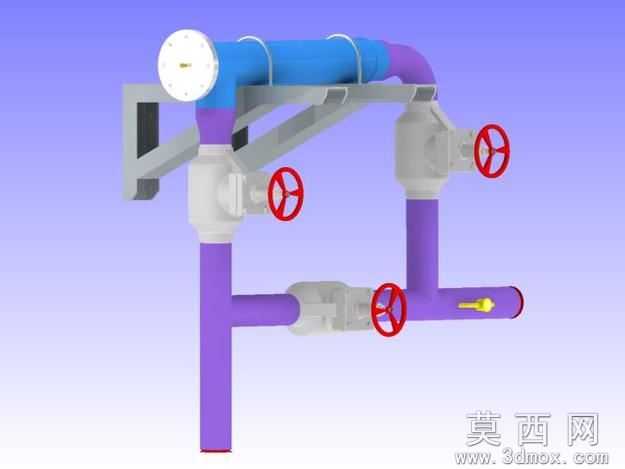

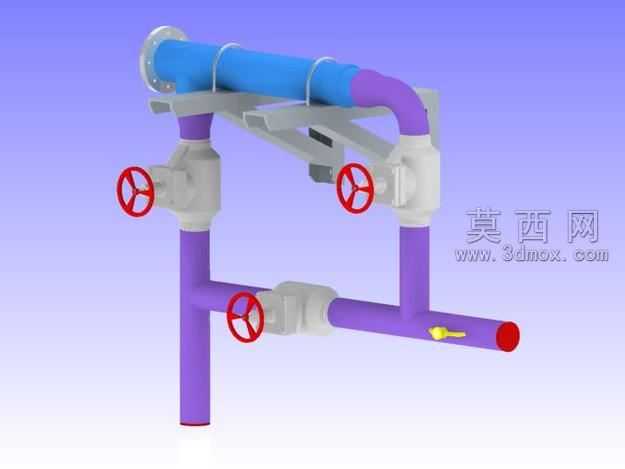

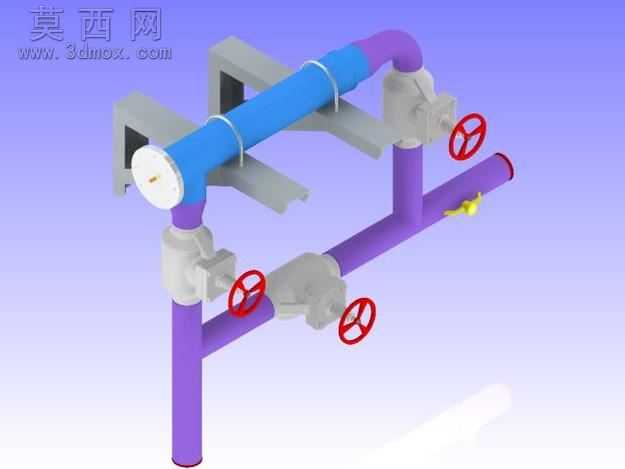

该三维模型采用主流三维机械设计软件完成全参数化建模，整体围绕带旁路功能的脱水筛选管路系统展开设计，建模过程中严格遵循工业管路设计的通用规范，对每一处结构细节都做了精准还原。模型主体管路分为紫色工艺主管路与蓝色旁路支路，不同色彩的材质区分清晰，可直观辨识介质流向与管路功能分区，金属类部件如阀门阀体、安装支架、压力表基座均赋予银灰色金属质感材质，阀门手轮采用醒目的红色哑光材质，压力表表盘做了刻度细节的纹理贴图处理，管路连接处的法兰、卡箍结构都按照标准件尺寸完成建模，无结构错漏与干涉问题。结构设计上，整套装置通过L型壁挂支架实现固定安装，主管路设置两处手动球阀，旁路支路单独配置控制球阀，可实现正常过滤脱水与旁路切换两种工作模式，管路末端集成水流指示器，可实时观测管内介质流动状态，旁路支路配套过滤干燥组件，可完成氟利昂类气体介质的脱水、杂质筛选处理，各部件的装配关系完全符合实际工业安装逻辑，阀门的操作空间、管路的弯曲半径都预留了合理的工程余量。设计思路层面，该模型以工业制冷或气体输送系统的旁路过滤需求为核心，将脱水筛选功能与旁路切换结构整合为一体化管路总成，既满足正常工况下的介质净化需求，也可在滤芯维护、故障排查时通过旁路保障系统持续运行，建模时对所有标准件都做了参数化驱动处理，可根据实际工程参数调整管路通径、阀门规格、支架尺寸，模型渲染阶段采用渐变紫色背景突出主体结构，光影效果柔和，可清晰展现各部件的轮廓与装配关系，整体模型结构严谨，细节完整，可直接用于工程方案展示、管路装配教学、产品结构验证等场景。
