PCI接口Mesa5i25运动控制卡结构设计

　　这款PCI插槽适配的Mesa5i25板卡，是面向工业运动控制场景开发的硬件载体，在数控设备改造、小型自动化工作站搭建、 hobby级CNC系统升级等场景中有着广泛应用，核心作用是承接上位机的运动控制指令，通过板载逻辑单元完成脉冲输出、IO信号交互，实现对步进、伺服驱动单元的实时控制，相比通用并口控制方案，其板载处理单元可分担上位机的实时运算压力，避免系统多任务调度带来的控制脉冲抖动问题。

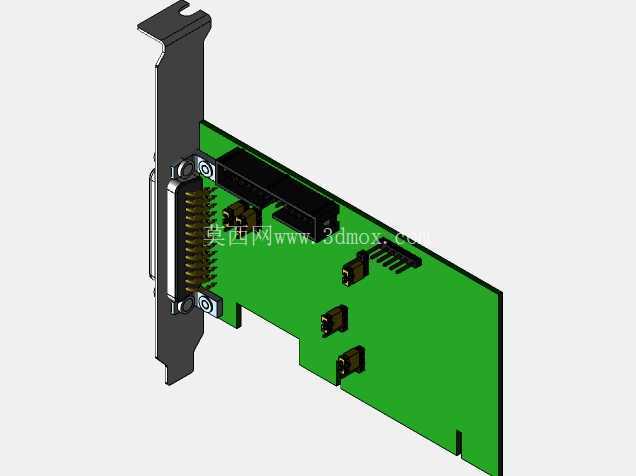

　　从结构设计层面看，板卡整体采用标准PCI短卡尺寸规划，金手指部分完全遵循PCI局部总线规范的引脚定义与长度公差，安装时可直接插入标准ATX、MATX主板的PCI扩展槽，挡板部分采用标准全高PCI挡板设计，预留DB型外接接口的安装位，挡板上的固定弹片与机箱PCI位的固定螺孔位置完全匹配，安装后不会出现板卡歪斜、接口对位偏差的问题，挡板的弯折角度、边缘钝化处理都符合工控板卡的通用设计规范，避免安装时割手、长期使用后锈蚀掉屑的问题。

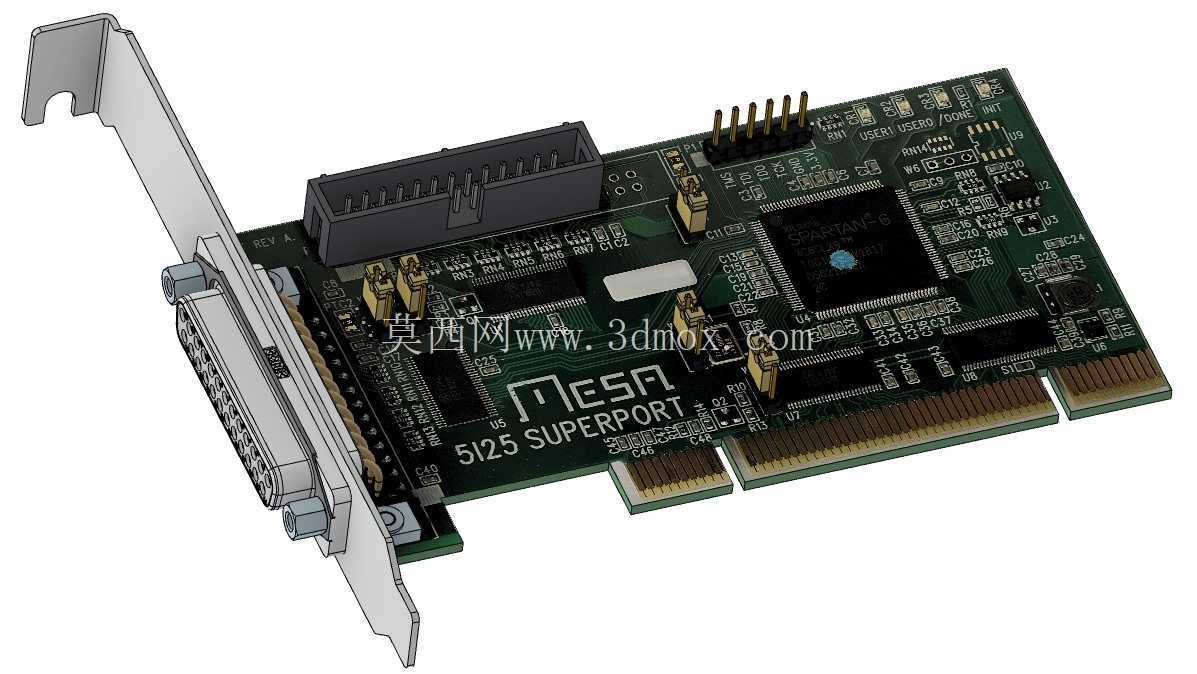

　　板上元件布局遵循信号完整性设计思路，主处理芯片布置在板卡中部核心区域，周边的去耦电容紧贴芯片电源引脚布置，缩短高频电流回路长度，减少电源噪声对核心逻辑单元的干扰；PCI金手指侧的总线接口芯片靠近金手指端布置，缩短并行总线的走线长度，减少信号传输过程中的反射与串扰；外接接口侧的排针、DB接口元件靠近挡板端布置，方便内部飞线与外部接线，减少板上走线的跨区长度。板上预留的多组排针接口，分别对应通用IO、脉冲输出、编码器反馈等信号通道，排针的引脚间距采用标准2.54mm规格，兼容市面上通用的杜邦线、端子连接线，方便用户根据实际需求扩展接线；板载的状态指示灯布置在板卡边缘靠近挡板的位置，安装后可透过机箱缝隙观察板卡供电、运行状态，无需拆开机箱即可判断板卡工作是否正常。

　　从安装边界来看，板卡整体厚度控制在标准PCI板卡厚度范围内，元件最高高度不超过PCI插槽上方的允许空间，不会与主板上的内存插槽、显卡散热件产生位置干涉，即使在紧凑的MATX机箱内，也能顺利安装到位；挡板处外接接口的伸出长度符合标准机箱的接口深度要求，不会出现接口陷在机箱内部无法插线的问题。设计过程中充分考虑了工业现场的使用环境，板卡基材采用常规FR-4环氧玻璃布板，铜箔厚度满足大电流信号的载流要求，接插件均选用耐插拔的工业级元件，可承受多次反复接线插拔而不出现接触不良的问题；板上的固定孔位位置与标准PCI板卡的安装压条位置匹配，部分工控机箱内的板卡压条可直接固定该板卡，避免设备运输、长期震动环境下板卡松动移位。在实际设备改造场景中，这款控制卡可直接替换老旧设备上损坏的原装控制板，无需修改机箱的PCI位结构、无需重新设计安装支架，只要主板带有标准PCI插槽即可即插即用，板卡的元件布局避开了常见主板上的散热片、电容凸起位置，适配绝大多数商用、工控主板的安装空间；接线端的引脚定义丝印清晰标注在板卡表面，调试时无需反复查阅手册即可完成接线，降低现场调试的出错概率。
