在工业控制机柜、大功率变频驱动装置、服务器机架、精密激光设备的散热系统设计中,这类120×120×38mm规格的轴流风机是选型频次极高的通用通风部件,很多结构工程师在做整机热设计时,会优先把这个尺寸的风机安装位作为预留基准,因为它的风量风压区间覆盖了绝大多数中小功率密闭设备的散热需求,不需要为了特殊尺寸重新规划机箱内部的风道布局。从实际使用场景来看,这类风机既可以装在机柜侧面板做抽风式散热,把设备内部功率器件、PCB板、变压器工作产生的积热直接排出柜外,也可以成对布置在密闭设备的进出风口形成定向风道,让外部冷空气顺着预设路径流经发热核心区域,避免局部热点导致元器件降频或者寿命缩短,在自动化生产线的工控柜、通讯基站的户外机柜、医疗设备的电源舱里,都能看到同规格风机的应用。

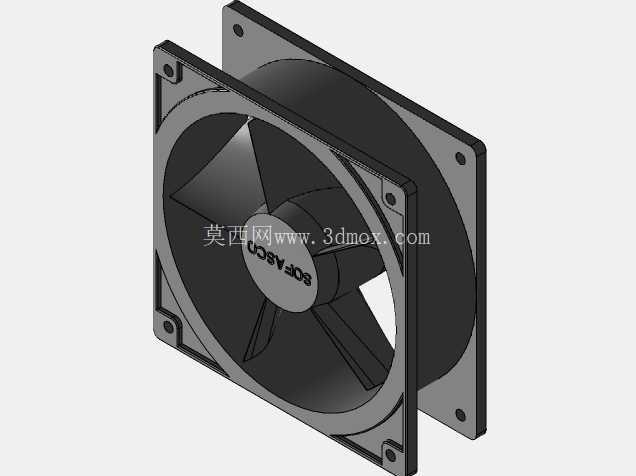

做这个风机的三维建模时,首先要卡准的就是安装边界尺寸,外框的正方形轮廓边长严格控制在120mm,整体厚度38mm,四个安装孔的中心距要匹配行业通用的105mm孔位标准,孔位直径预留4.5mm的穿钉间隙,适配M4规格的自攻螺丝或者减震胶钉安装,这部分尺寸如果出现偏差,现场安装时就会出现孔位对不上、装完后框体和机柜面板留缝漏风的问题。外框的边角做了R2的圆角过渡,既避免注塑生产时的应力集中问题,也能防止安装时锋利边角划伤操作人员的线缆或者手部。扇叶部分采用七片后掠式翼型设计,建模时要还原叶片的扭曲角度,从叶根到叶梢的安装角逐步递减,这个角度是经过动平衡校准的,既保证运转时能推动足够的空气流量,也能降低叶片切割空气产生的湍流噪音,叶梢和外框内壁的间隙控制在1.5mm,间隙过大会产生回流损失风压,间隙太小则容易因为扇叶动平衡偏移出现擦框异响。
风机的出线位置设置在框体侧边的居中位置,建模时预留了10mm长的出线护套位,方便现场布线时做防拉扯固定,避免风机运转时的长期震动把线缆从内部接线端子上震松。框体的四个安装面都做了1mm深度的减震胶垫预留槽,用户安装时可以粘贴配套的橡胶减震垫,抵消风机运转时的微幅震动传递到机柜壁面,避免产生结构共振噪音。从功能特性上看,这个规格的风机常规转速在2500-3000转区间,额定风量可以达到每小时180立方米左右,静压足够克服机柜内部防尘网、线缆束、器件遮挡带来的风阻,不会因为风道阻力过大导致风量骤降。
在做整机结构适配的时候,工程师需要注意,风机的进出风侧要预留至少20mm的无遮挡空间,进风侧如果直接贴在防尘网上,要选用通风率不低于70%的防尘棉,不然会大幅降低进风效率;出风侧不要直接对着高密度的线缆束布置,不然气流会被打散,没法形成有效的定向风道。如果是用在户外设备上,这个尺寸的风机还可以配套防雨罩安装,防雨罩的安装孔位和风机本身的孔位完全对齐,不需要额外打孔,直接叠装在机柜外侧即可。建模过程中,扇叶和外框的配合间隙、安装孔的位置度、外框的平面度都是需要重点校验的尺寸,这些参数直接影响后续开模生产的成品合格率,也决定了现场安装的适配性,毕竟这类通用风机是要适配不同厂商的机柜设备,尺寸的通用性是核心设计要求,不能出现某一个尺寸做了非标改动,导致用户没法替换现有同规格产品的问题。另外,风机中心的电机部分建模时要还原圆柱形的电机外壳轮廓,直径控制在72mm左右,电机外壳和扇叶轮毂的衔接处做平滑过渡,减少气流经过电机区域的阻力,避免在电机背风面形成乱流区影响整体送风效率。
