网球拍框架结构三维数字建模设计

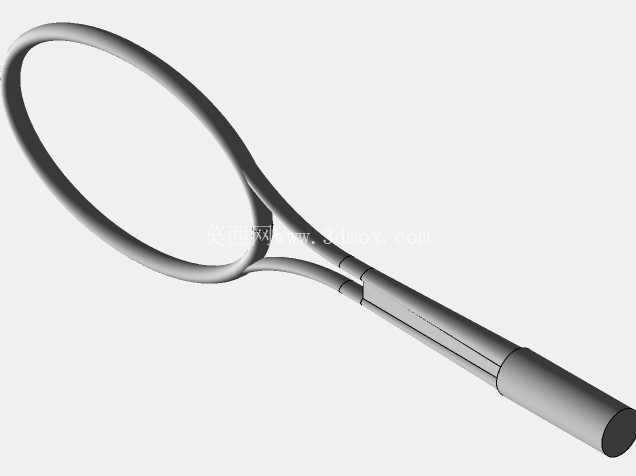

　　在日常的体育器材结构设计工作中，网球拍框架的建模是很有代表性的薄壁异形结构练习案例，很多刚接触曲面建模的工程师都会拿这类产品练手，熟悉扫掠、放样、曲面加厚这些常用命令的实际应用逻辑。从实际使用场景来看，这个框架是网球拍的核心承载结构，上半部分的椭圆形拍框需要为拍线提供均匀的安装固定点位，击球过程中要承受拍线传递的瞬时冲击力，还要兼顾挥拍过程中的空气阻力优化，所以拍框的截面并不是规则的圆形，而是沿着椭圆周向不断变化的翼型截面，靠近拍喉位置的截面厚度更大，用来提升拍框与拍杆衔接位置的结构强度，避免大力击球时出现应力集中断裂的问题。

　　拍喉位置是整个框架受力最复杂的区域，连接着上方的拍框和下方的两根拍杆，这个位置的过渡曲面做了连续的曲率处理，没有尖锐的棱角，一方面可以分散击球时传递过来的振动，减少握柄位置传递到使用者手臂的震感，降低运动损伤的概率，另一方面也能避免应力集中导致的结构疲劳，延长器材的使用寿命。两根拍杆从拍喉位置向下逐渐收拢，最终和圆柱形的握柄基座衔接，拍杆的截面同样是渐变的，靠近拍喉的位置更宽，提升抗扭性能，靠近握柄的位置逐渐收窄，匹配握柄的安装尺寸，握柄部分设计成等直径的圆柱结构，表面预留了缠裹吸汗带的余量，不需要额外做防滑纹理，实际生产中这个位置会包裹不同厚度的缓冲层来适配不同手型的使用者。

　　做这个模型的时候，首先要确定整体的外形边界，总长度控制在685毫米以内，符合职业赛事对球拍尺寸的规范要求，拍框的最大宽度控制在270毫米左右，拍面的有效击球区域面积落在常规的休闲拍参数区间内，不会因为尺寸问题影响实际使用适配性。建模过程中先绘制拍框的中心引导线，也就是那个闭合的椭圆轮廓，然后沿着引导线在不同的角度位置绘制对应的截面轮廓，用扫掠命令生成拍框的基础曲面，之后再处理拍喉位置的过渡曲面，把拍框和两根拍杆的曲面做G2连续的拼接，避免后续加厚的时候出现壁厚不均的问题。拍杆部分同样用扫掠命令生成，引导线从拍喉位置自然延伸到握柄处，截面从拍喉端的扁椭圆形逐渐过渡到握柄端的圆形，和握柄基座做布尔合并的时候，要注意衔接位置的圆角处理，圆角半径不能太小，否则实际生产的时候注塑或者碳纤维铺层会出现工艺缺陷。

　　从结构设计的角度来说，这个框架的壁厚是均匀控制在2.2毫米左右的，不管是拍框还是拍杆位置，壁厚偏差不超过0.3毫米，这样不管是用碳纤维复合材料铺层制作，还是用工程塑料注塑生产，都能保证整体的重量分布均匀，不会出现头重脚轻或者重心偏移的问题，挥拍的时候配重平衡感更好。拍框的内侧均匀预留了穿线孔的凸台位置，这些凸台和拍框主体是一体化建模的，不需要后续额外拼接，每个凸台的中心都在拍框截面的中性层位置，穿线之后拍线的拉力会均匀作用在拍框上，不会因为单侧受力导致拍框变形。握柄的末端设计了一个小的凸缘，用来卡住缠好的吸汗带，避免使用过程中吸汗带滑落，凸缘的直径比握柄主体大3毫米左右，不会影响握持的手感。

　　很多新手做这类模型的时候容易犯的错误就是把所有截面都做成统一的形状，最后生成的模型看起来外形对，但实际结构受力完全不合理，要么是拍喉位置强度不够，要么是壁厚不均导致后续3D打印验证的时候出现翘曲变形。这个模型在设计的时候特意把所有的过渡位置都做了曲率检查，没有出现曲面褶皱或者曲率突变的问题，不管是用来做结构受力仿真，还是导出工程图做生产加工，都能直接使用。另外在建模的时候把整个框架做成了单一的实体结构，没有拆分多余的零件，方便后续根据不同的生产工艺调整壁厚或者增加加强筋结构，比如如果做入门级的铝合金球拍，就可以在拍杆内部增加纵向的加强筋提升抗扭性能，如果做碳纤维球拍，就可以直接把曲面导出作为铺层的基准面，不需要重新构建曲面模型。

　　实际应用中，这类框架模型除了可以用来做球拍本身的结构设计，还可以作为体育用品展示的数字素材，或者用来做击球过程的动力学仿真，分析不同截面形状下拍框的振动频率，优化减震结构设计。建模的时候没有添加多余的装饰特征，所有的结构都是为了满足实际使用需求，没有冗余的设计元素，整体的外形线条流畅，符合大众对网球拍外观的普遍认知，同时结构参数都符合实际生产的工艺要求，不是只能看不能用的外观模型。
