多槽式钢制传动滑轮结构设计

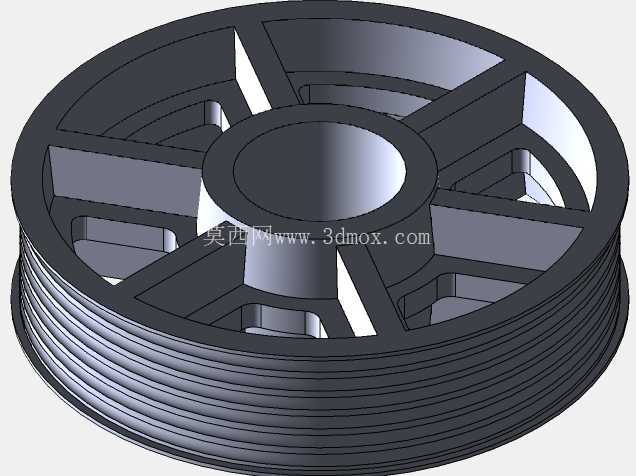

　　这类钢滑轮常应用在起重牵引、线缆导向、阀门执行机构传动、小型索道输送等场景中，核心作用是改变柔索的受力方向，降低牵引过程中的摩擦损耗，同时对柔索的运动轨迹形成稳定约束，避免柔索在传动过程中出现脱槽、偏磨问题。从结构设计来看，轮缘部分采用多道等距环槽设计，每道槽的截面弧度与适配的钢丝绳、尼龙绳或钢缆的外径匹配，槽壁预留了足够的磨损余量，长期使用后即使槽面出现磨痕，只要磨损量不超过壁厚阈值就可以继续服役，不会出现突然的结构失效。轮辐部分采用六辐条对称布局，没有采用整幅板式结构，是为了在保证整体结构刚度的前提下尽可能降低零件自重，减少转动惯量，让滑轮在频繁启停的传动场景中响应更灵敏，不会因为自身惯性过大导致柔索出现松脱、弹跳问题。

　　中心轮毂部分做了加厚处理，内孔可以适配不同规格的衬套或轴承，安装时可以根据实际的轴径、转速需求选择铜套、滚针轴承或者深沟球轴承，轮毂与辐条的衔接位置做了大圆角过渡，避免应力集中，在承受突发冲击载荷时不会从辐条根部出现断裂。设计过程中需要重点控制几个安装边界尺寸：首先是轮缘的外径，这个尺寸直接决定了柔索的最小弯曲半径，若外径过小会导致柔索反复弯折出现疲劳断丝，缩短柔索使用寿命；其次是中心安装孔的同轴度，必须保证孔中心与轮缘的回转中心重合，否则转动时会出现偏摆，加剧轴承磨损和柔索的不均匀磨损；最后是环槽的槽距，多槽结构需要保证每道槽之间的间距一致，避免多根柔索同时工作时出现互相干涉、摩擦的问题。

　　实际选型应用时，还要注意滑轮的额定载荷与柔索的破断拉力匹配，轮槽的表面粗糙度要控制在合理范围，过于粗糙会加速柔索磨损，过于光滑则容易出现柔索打滑的问题，这类钢制滑轮相比铸铁滑轮抗冲击性能更好，相比尼龙滑轮耐温、耐老化性能更强，适合在重载、户外或者有一定温度的工况下使用。
