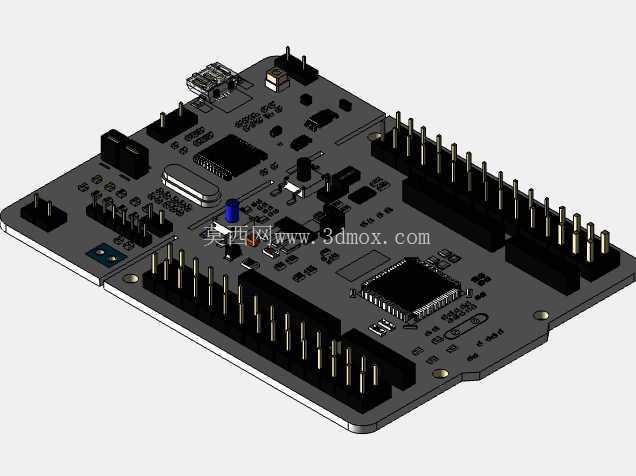

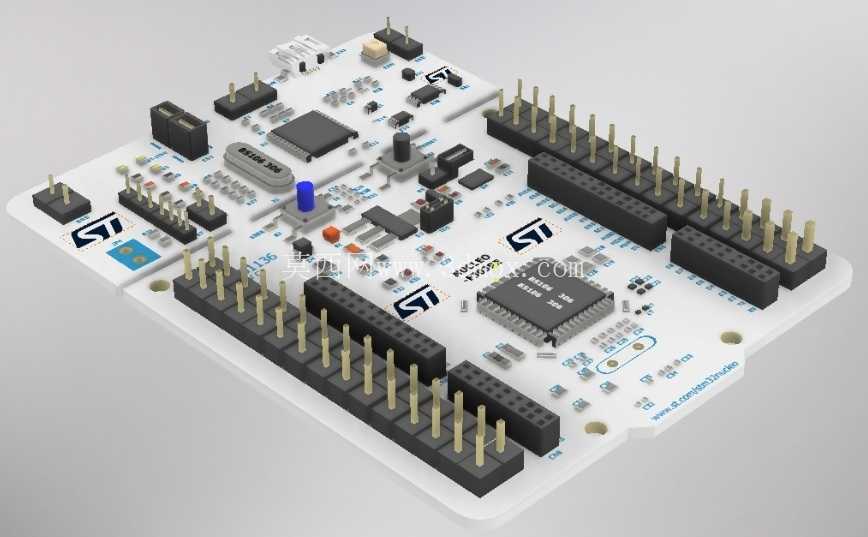

STM32核心开发控制板三维结构模型

　　这款STM32核心控制板的三维结构模型，完整还原了嵌入式开发场景下常用核心板的全部结构细节，可直接用于嵌入式设备开发阶段的结构适配、安装位校核、整机布局验证工作。从实际工程应用场景来看，这类核心板广泛搭载在工业控制终端、小型智能检测设备、教学实验平台、消费类电子控制模组当中，作为核心运算控制单元承载外设驱动、数据运算、逻辑执行的核心功能，很多定制化电控设备在开发初期，都会先选用这类成熟核心板做原型验证，再根据实际安装空间做裁剪优化，因此精准的三维结构模型能大幅减少结构适配阶段的反复打样次数。

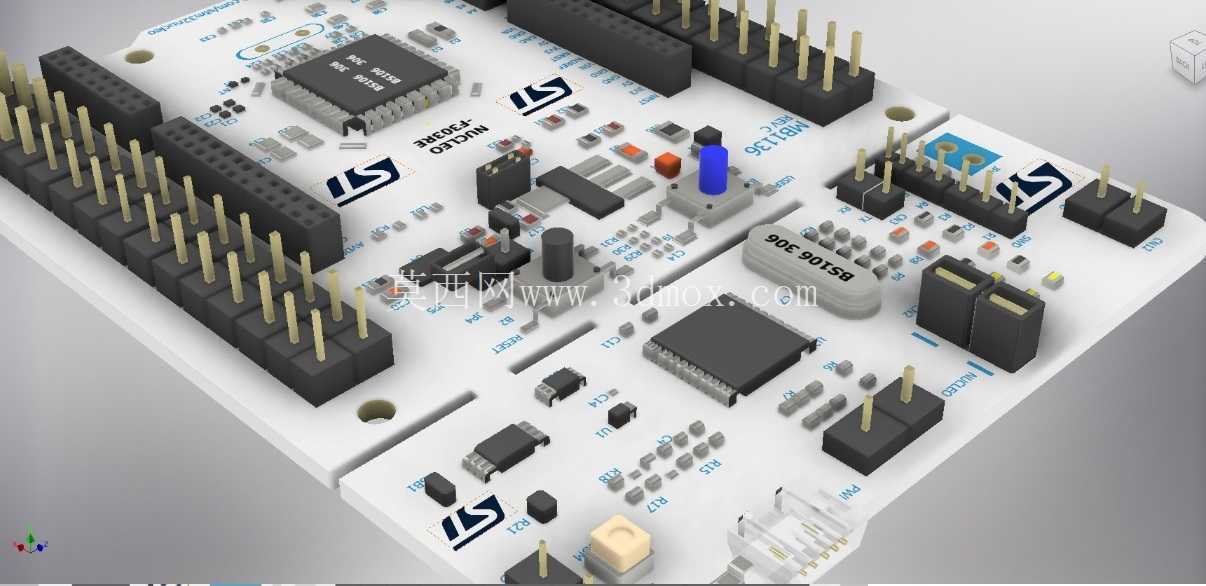

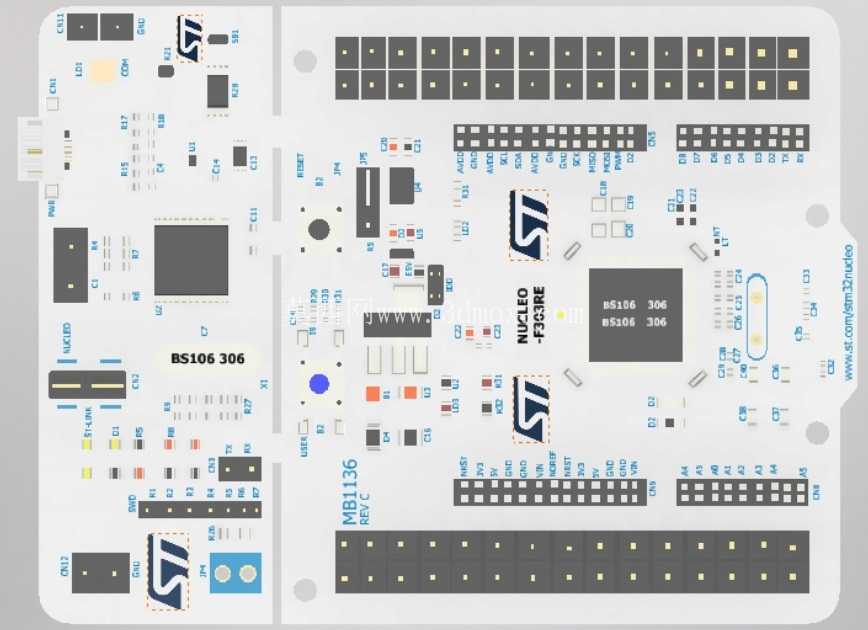

　　模型完整复现了核心板的全部结构特征：PCB基板采用标准双层板布局，板边预留的标准2.54mm间距排针排母安装位完全对齐实物尺寸，所有排针的插针长度、塑壳高度都按照实际量产件参数建模，设计人员在做整机结构设计时，可以直接调用该模型匹配母座的安装高度，避免出现排针与外壳干涉、插合不到位的问题。板上的核心元器件布局也完全还原实物：主MCU芯片的塑封体尺寸、焊盘位置精准，周边的晶振、复位按键、用户功能按键、电源指示灯、状态指示灯的高度都做了1:1还原，甚至板载的USB接口、BOOT配置跳帽的结构细节都完整呈现，做外壳开孔设计时，可以直接参照模型上的接口位置、按键高度预留开孔尺寸与按压行程，不用再反复核对实物样品的尺寸参数。

　　从设计思路来看，这类核心板的结构布局完全围绕嵌入式开发的通用性需求展开：板载的固定孔位采用标准3mm孔径，孔位间距适配市面上绝大多数通用开发板外壳、实验平台安装位，设计人员在做集成设计时，不需要额外重新设计固定结构，直接沿用标准孔位即可完成安装。板上的元器件高度做了统一管控，最高的元器件为板边排母，整体高度控制在12mm以内，核心区域的芯片、阻容元件高度均不超过5mm，这种高度布局可以让核心板在贴装到载板或者安装到外壳内部时，不会出现局部元器件顶壳的问题，同时板上的电源接口、调试接口全部布置在板边同一侧，方便外部线束的连接与走线规划，减少整机内部的线束弯折半径。

　　在安装边界方面，模型完整标注了核心板的整体外轮廓尺寸，板边所有排针的外伸长度、板底的元器件突出高度都做了精准还原，设计人员在做堆叠安装设计时，可以直接参照模型预留上下层板的间距，避免出现板底元器件与下层电路板焊盘干涉的问题。另外板上的复位按键、功能按键的按压面高度、按压行程都按照实际轻触开关参数建模，做外壳按键适配时，可以直接计算出外壳按键柱的高度与间隙，不用再单独测量按键参数。对于做嵌入式设备结构开发的工程师来说，这类精准的核心板三维模型，可以直接导入到整机装配体当中，完成静态干涉检查、安装空间校核、外壳开孔定位、线束走向规划等一系列结构设计工作，能有效缩短原型开发阶段的结构验证周期，避免因为核心板尺寸偏差导致的外壳开模失误、安装位错位等问题。

　　不同于简化的原理级模型，这个模型对板上的所有结构细节都做了还原，包括板边的工艺倒角、丝印标识的位置、固定孔的金属化包边结构都有体现，甚至排针的倒角、塑壳的卡槽细节都完整呈现，不仅可以用于结构设计校核，也可以用于产品展示动画、教学演示素材的制作，在做嵌入式产品的方案展示时，直接调用该模型就能生成逼真的产品渲染图，不需要再重新搭建核心板的基础模型。
