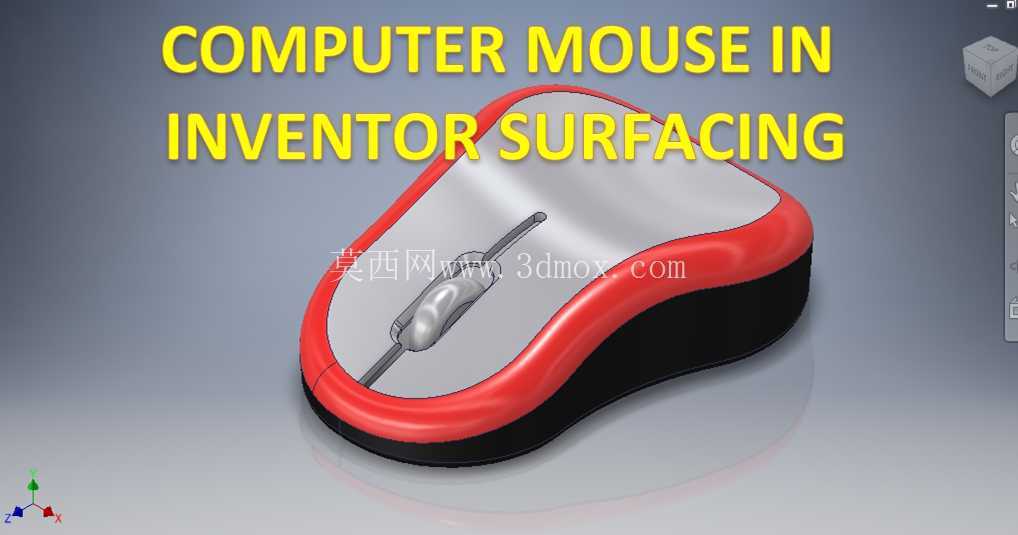

Inventor曲面建模的人体工学计算机鼠标结构

　　日常办公与工业设计工位场景中，鼠标是人机交互链路里接触时长最高的外设之一，多数设计从业者单日握持鼠标的时长可达6-8小时，曲面造型的合理性直接决定了长期使用的握持疲劳度，这也是本次曲面建模练习的核心出发点——通过Inventor的曲面模块完成符合人手自然握持姿态的鼠标外壳构建，还原量产级塑料外壳的曲面过渡逻辑。

　　从实际使用场景出发，这款鼠标定位右手通用型办公外设，适配17-21cm掌长的成年用户，整体外形尺寸控制在长118mm、宽65mm、高38mm的常规桌面鼠标边界内，不会占用过多桌面操作空间，也能适配绝大多数标准鼠标垫的使用区域。建模过程中没有采用常规的实体拉伸切除思路，而是完全依托曲面工作流完成：首先构建鼠标的中脊基准曲线，对应手掌掌心贴合的最高轮廓线，这条曲线的曲率从鼠标尾部向按键区域逐步收窄，尾部最高点距离底面38mm，刚好贴合掌心自然弯曲的弧度，避免掌心悬空带来的握持张力；左右侧裙的曲面单独构建，左侧裙做了12度的内凹曲面，对应拇指自然放置的贴合位置，右侧裙则做了微外凸的弧面，承托无名指与小指的指腹位置，避免小拇指长期摩擦桌面的问题。

　　外壳分件逻辑参考量产鼠标的结构设计，上壳分为按键区与掌托区两个独立曲面面组，按键区与掌托区的分割线位于鼠标前部三分之一位置，对应左右按键的活动缝隙，曲面构建时特意预留了0.3mm的分件间隙，符合注塑件的装配公差要求；底部曲面为完全平整的安装基准面，预留了脚贴安装的环形凹槽区域，凹槽深度0.2mm，刚好容纳常规特氟龙脚贴的厚度，保证鼠标放置在桌面时不会出现高低不平的晃动问题。滚轮区域的曲面做了局部下沉处理，下沉深度3mm，滚轮安装位的两侧曲面做了顺滑过渡，避免积灰的同时也能让手指自然搭在滚轮表面，不需要刻意调整手指位置。

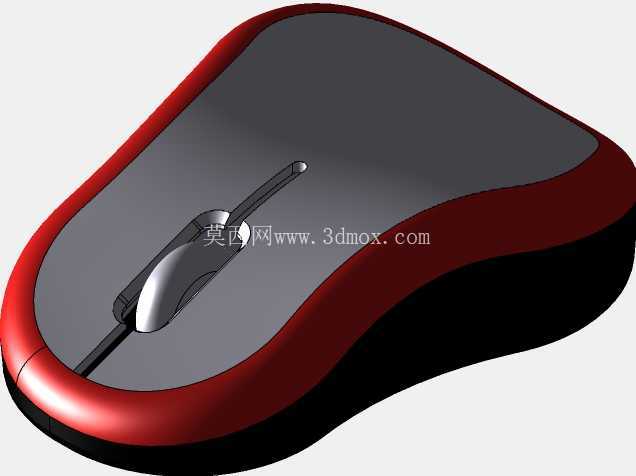

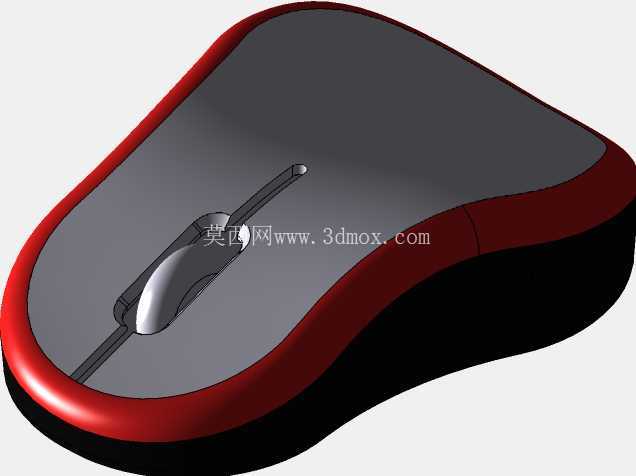

　　曲面质量控制是本次建模的核心要点，所有相邻曲面之间都做了G2连续约束，尤其是侧裙与上壳、上壳与底面的过渡位置，没有出现曲率突变的锐边，避免注塑生产时出现应力集中导致的外壳开裂问题，同时也保证握持时不会有硌手的棱角。材质分区对应不同的表面处理工艺：红色侧裙区域做细咬花面处理，增加握持摩擦力，避免手汗较多时出现打滑；银灰色上盖区域做晒纹处理，减少指纹残留；底部黑色区域做光面处理，保证脚贴粘贴的平整度。内部结构虽然没有在本次曲面模型中完全体现，但建模时已经预留了PCB板、电池仓（无线版本）、按键微动的安装空间边界，上壳内壁距离PCB板的安全间隙预留了1.5mm，满足注塑件壁厚均匀的要求，整体壁厚控制在1.8mm，符合ABS塑料注塑的工艺参数范围，不会出现缩痕、填充不足的量产问题。

　　从建模练习的角度来说，这款鼠标的曲面构建覆盖了Inventor曲面模块的常用功能：包括基准曲线构建、边界曲面生成、曲面修剪、曲面缝合、曲率分析、厚度检查等核心操作，通过这个案例可以掌握消费类电子产品曲面造型的通用思路，即先通过基准线控制整体轮廓比例，再通过分块构建曲面完成细节过渡，最后通过曲面缝合与加厚转化为可用于生产的实体结构，这种工作流同样适用于手柄、耳机、手持工具等各类需要贴合人体曲面的产品建模。实际建模过程中需要反复调整曲面的控制点位置，对照人手握持的姿态验证曲面贴合度，不能只追求视觉上的流畅度，还要兼顾实际使用时的受力点分布：鼠标尾部的承托力需要均匀分布在掌心位置，不能将压力集中在腕部，侧裙的夹持力要适中，不需要用户刻意用力捏持就能稳定操控鼠标，这些细节都需要在曲面构建阶段通过曲率调整来实现，而不是后期通过实体倒角来简单处理。
