红色弧形带座铰接式机械支撑构件

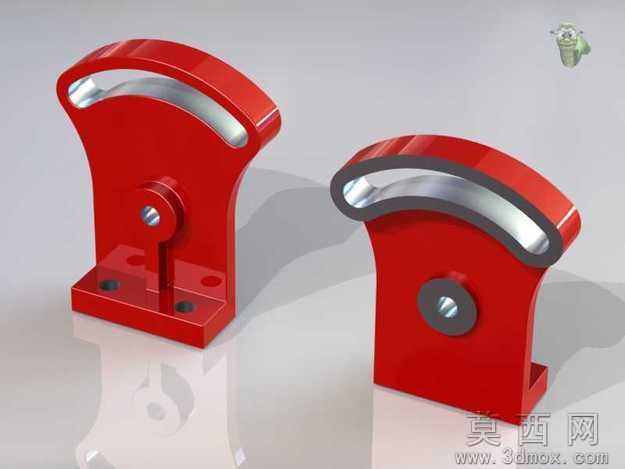

本作品为一款铰接式机械支撑构件的三维建模成果，建模阶段采用参数化特征建模思路，首先绘制底座的矩形安装基准草图，通过拉伸特征构建带安装孔的方形底座实体，底座预留两个对称的沉头安装孔，用于后续构件的装配固定。主体支撑部分采用弧形轮廓设计，先绘制侧视方向的弧形支撑截面草图，通过拉伸生成主体支撑的基础实体，再对弧形顶部边缘进行圆角与倒角处理，模拟金属构件的磨边工艺效果，同时在弧形支撑的内侧设计弧形内嵌槽，用于装配弧形导向条结构。铰接部分的建模以主体支撑下部的同轴孔为基准，绘制带中心孔的铰接销轴与摆臂零件，摆臂与销轴采用同轴心配合，实现摆臂绕销轴的转动功能，销轴端部做沉头设计，还原真实五金件的装配结构。材质与渲染阶段，主体构件采用亮红色烤漆金属材质，调整材质的漫反射颜色为正红色，设置适中的反射光泽度模拟烤漆表面的光滑质感，弧形顶部的内嵌导向条采用抛光金属材质，调高反射强度与高光级别，呈现亮银色金属的镜面反光效果，铰接销轴同样采用金属抛光材质，与红色主体形成鲜明的视觉对比。渲染场景采用浅灰色反光地面，添加柔和的环境光与主光源，调整光源角度突出构件的弧形轮廓与结构层次，在构件表面投射自然的软阴影，增强模型的立体感与真实感。设计过程中重点考量了构件的装配合理性，底座安装孔的位置、铰接轴的同轴度、弧形导向条的弧度都经过尺寸校验，确保摆臂转动时不会与主体支撑发生干涉，整体结构兼顾了支撑功能与转动导向的作用，可作为机械装置中的角度调节支撑部件使用，建模过程中对零件的壁厚、圆角半径都做了符合五金加工工艺的参数设置，避免出现壁厚不均、锐角无法加工的问题，最终渲染效果清晰展现了构件的外观形态与结构细节，直观呈现出该支撑构件的设计特点与功能属性。
